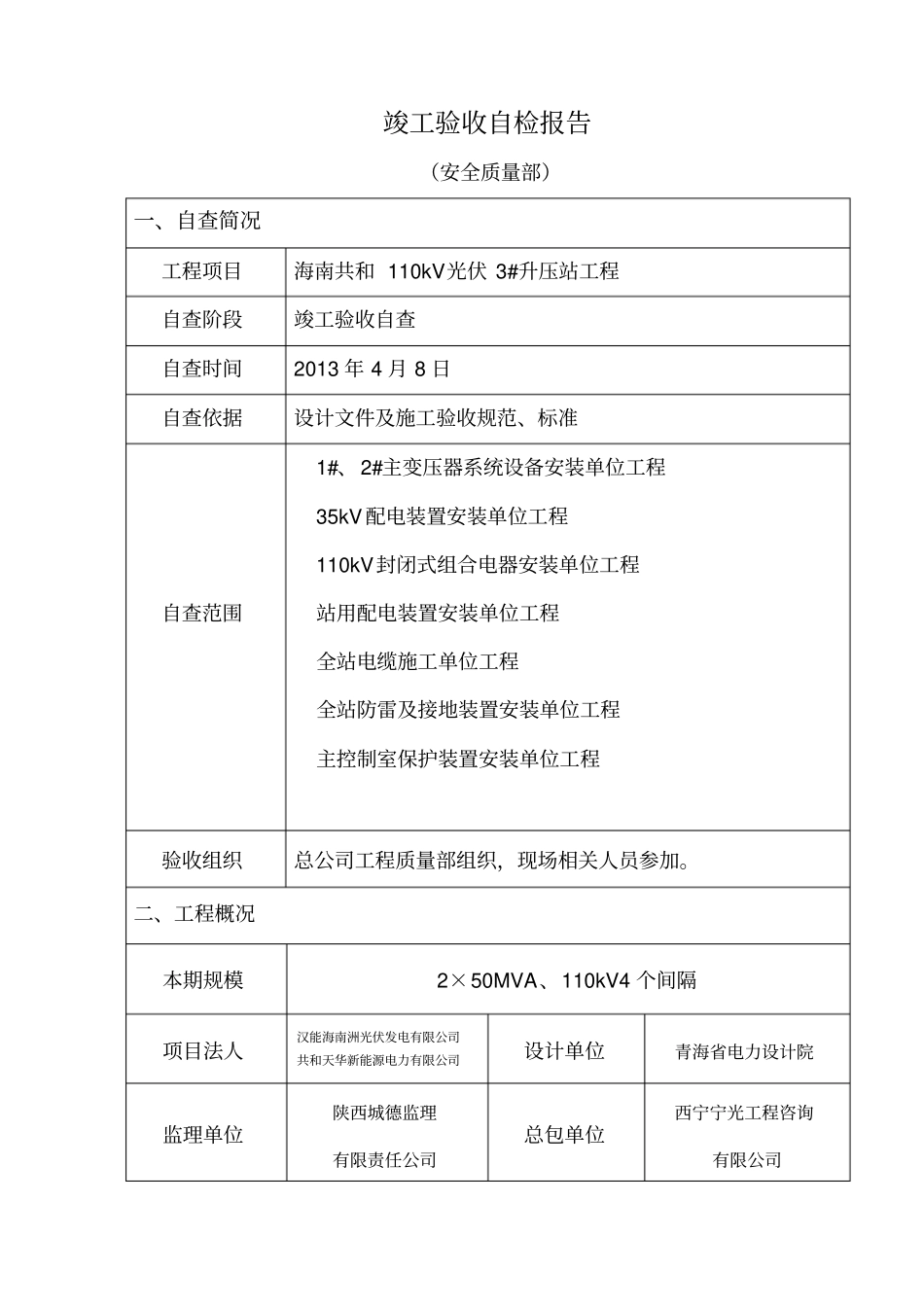

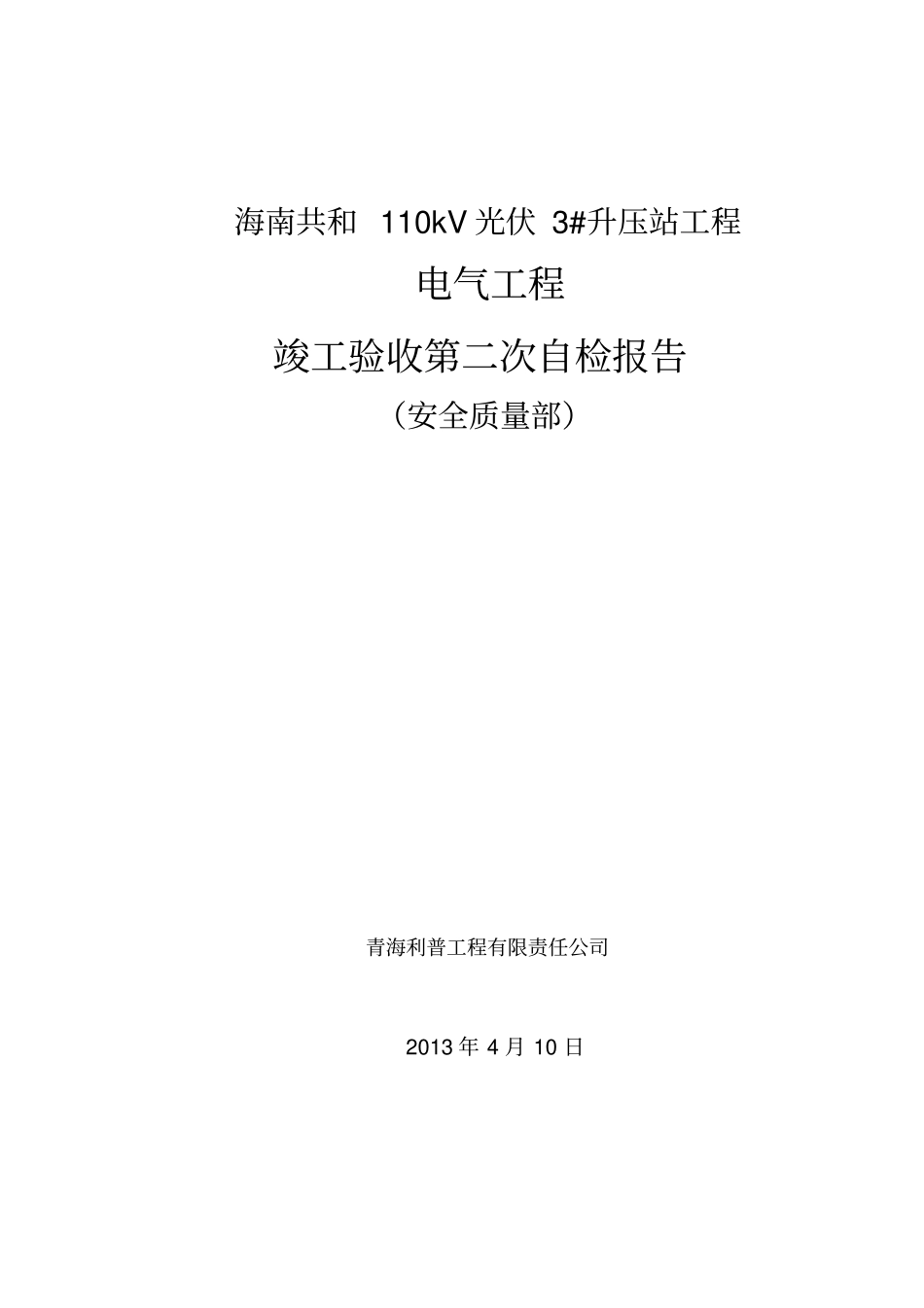

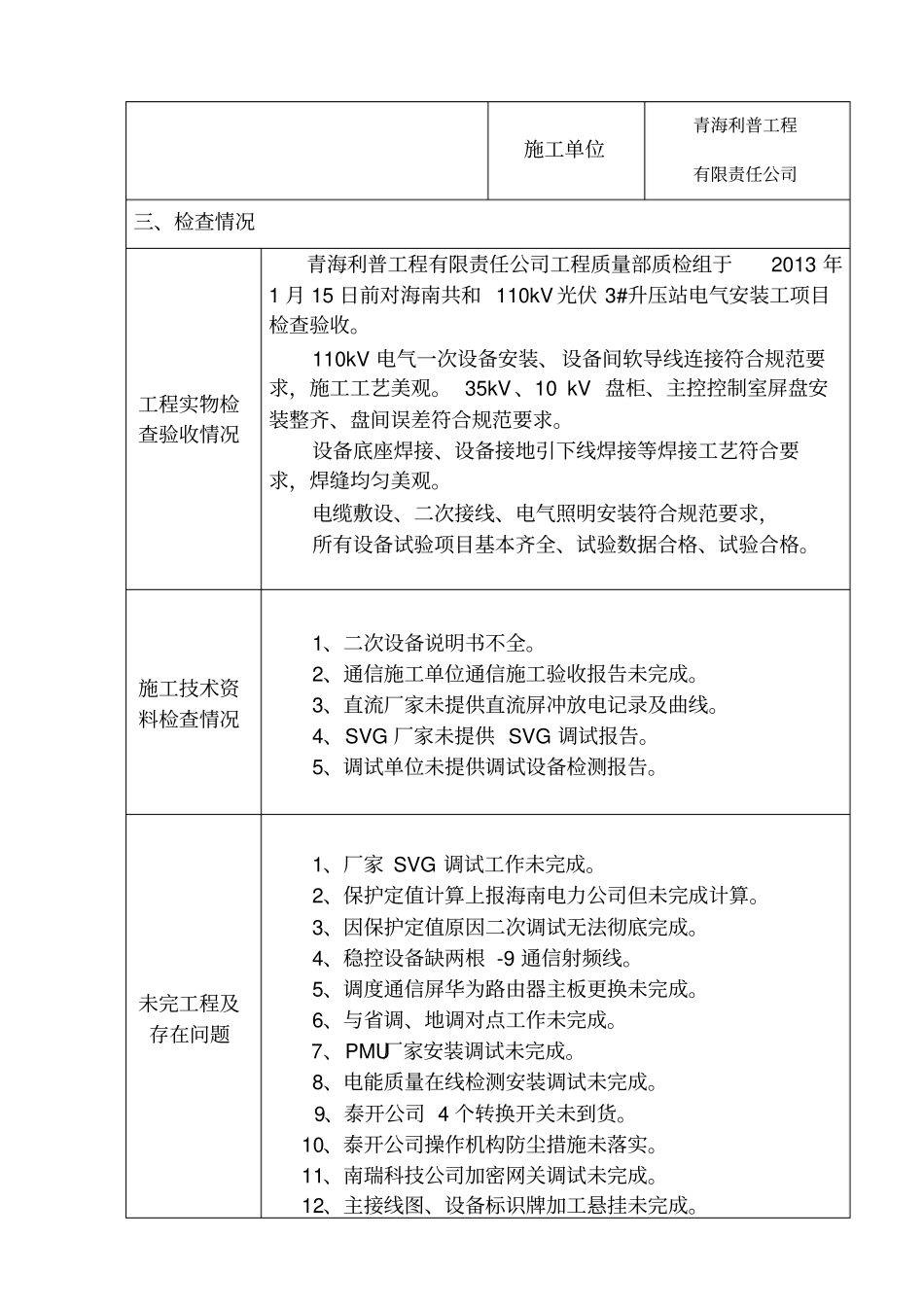

海南共和 110kV 光伏 3#升压站工程电气工程竣工验收第二次自检报告（安全质量部）青海利普工程有限责任公司2013 年 4 月 10 日竣工验收自检报告（安全质量部）一、自查简况工程项目海南共和 110kV光伏 3#升压站工程自查阶段竣工验收自查自查时间2013 年 4 月 8 日自查依据设计文件及施工验收规范、标准自查范围1#、2#主变压器系统设备安装单位工程35kV配电装置安装单位工程110kV封闭式组合电器安装单位工程站用配电装置安装单位工程全站电缆施工单位工程全站防雷及接地装置安装单位工程主控制室保护装置安装单位工程验收组织总公司工程质量部组织，现场相关人员参加。二、工程概况本期规模2×50MVA、110kV4 个间隔项目法人汉能海南洲光伏发电有限公司共和天华新能源电力有限公司设计单位青海省电力设计院监理单位陕西城德监理有限责任公司总包单位西宁宁光工程咨询有限公司施工单位青海利普工程有限责任公司三、检查情况工程实物检查验收情况青海利普工程有限责任公司工程质量部质检组于2013 年1 月 15 日前对海南共和 110kV 光伏 3#升压站电气安装工项目检查验收。110kV 电气一次设备安装、设备间软导线连接符合规范要求，施工工艺美观。 35kV、10 kV 盘柜、主控控制室屏盘安装整齐、盘间误差符合规范要求。设备底座焊接、设备接地引下线焊接等焊接工艺符合要求，焊缝均匀美观。电缆敷设、二次接线、电气照明安装符合规范要求，所有设备试验项目基本齐全、试验数据合格、试验合格。施工技术资料检查情况1、二次设备说明书不全。2、通信施工单位通信施工验收报告未完成。3、直流厂家未提供直流屏冲放电记录及曲线。4、SVG 厂家未提供 SVG 调试报告。5、调试单位未提供调试设备检测报告。未完工程及存在问题1、厂家 SVG 调试工作未完成。2、保护定值计算上报海南电力公司但未完成计算。3、因保护定值原因二次调试无法彻底完成。4、稳控设备缺两根 -9 通信射频线。5、调度通信屏华为路由器主板更换未完成。6、与省调、地调对点工作未完成。7、PMU厂家安装调试未完成。8、电能质量在线检测安装调试未完成。9、泰开公司 4 个转换开关未到货。10、泰开公司操作机构防尘措施未落实。11、南瑞科技公司加密网关调试未完成。12、主接线图、设备标识牌加工悬挂未完成。四、验收结论通过本次对现场实物和资料的检查，形成以下结论：1、海南共和 110kV光伏 3#升压站电气安装基本完成，技术资料真实可信，基本齐全，安装...
