简支钢桁架静载试验--2

简支钢桁架静载试验--2_第1页
1/5
简支钢桁架静载试验--2_第2页
2/5
简支钢桁架静载试验--2_第3页
3/5

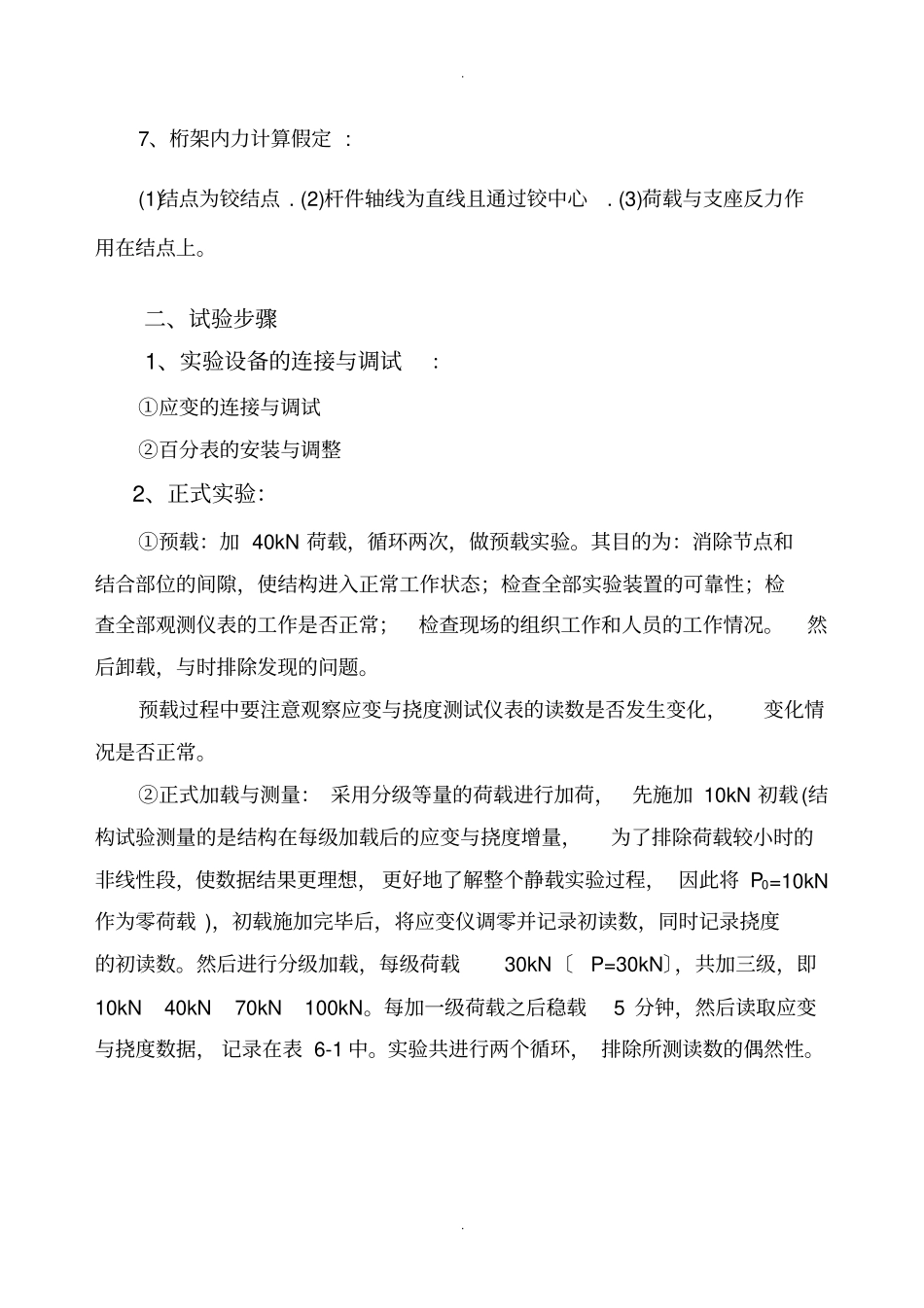

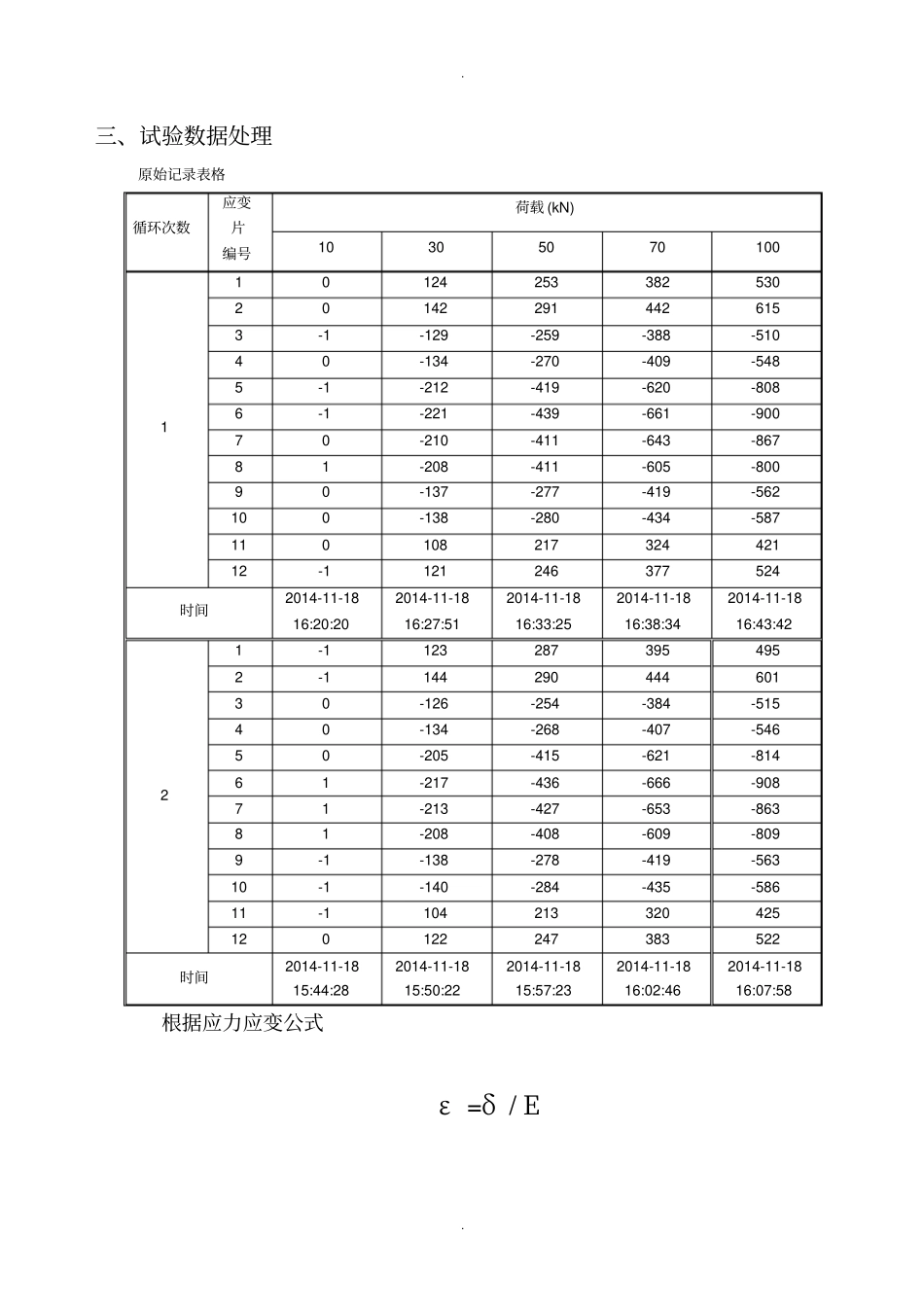

实验二:简支钢桁架静载试验一、试验介绍1、试验结构2、试验项目各杆件的应变和钢桁架下弦结点的挠度。3、试验目的(1)了解所用仪器的原理,学会所用仪器设备的安装、操作与读数、(2)通过对钢桁架各杆件的应变和钢桁架下弦结点的挠度的量测,来检验桁架的工作特性和验证桁架、 (3)通过试验,学会试验数据的采集4、试验仪器:钢桁架、液压千斤顶、液压控制台、静态应变仪5、试验步骤准备工作 - - - - - - 分级加载 (1级) - - -- - - - - 分级卸载 (1级) 6、试验特点:应变测试点多(有6点) ,结构具有对称性。..7、桁架内力计算假定 : (1)结点为铰结点 . (2)杆件轴线为直线且通过铰中心. (3)荷载与支座反力作用在结点上。二、试验步骤1、实验设备的连接与调试:①应变的连接与调试②百分表的安装与调整2、正式实验:①预载:加 40kN 荷载,循环两次,做预载实验。其目的为:消除节点和结合部位的间隙,使结构进入正常工作状态;检查全部实验装置的可靠性;检查全部观测仪表的工作是否正常;检查现场的组织工作和人员的工作情况。然后卸载,与时排除发现的问题。预载过程中要注意观察应变与挠度测试仪表的读数是否发生变化,变化情况是否正常。②正式加载与测量: 采用分级等量的荷载进行加荷,先施加 10kN 初载(结构试验测量的是结构在每级加载后的应变与挠度增量,为了排除荷载较小时的非线性段,使数据结果更理想, 更好地了解整个静载实验过程, 因此将 P0=10kN作为零荷载 ),初载施加完毕后,将应变仪调零并记录初读数,同时记录挠度的初读数。然后进行分级加载,每级荷载30kN〔P=30kN〕,共加三级,即10kN40kN70kN100kN。每加一级荷载之后稳载5 分钟,然后读取应变与挠度数据, 记录在表 6-1 中。实验共进行两个循环, 排除所测读数的偶然性。..三、试验数据处理原始记录表格循环次数应变片编号荷载 (kN) 10 30 50 70 100 1 1 0 124 253 382 530 2 0 142 291 442 615 3 -1 -129 -259 -388 -510 4 0 -134 -270 -409 -548 5 -1 -212 -419 -620 -808 6 -1 -221 -439 -661 -900 7 0 -210 -411 -643 -867 8 1 -208 -411 -605 -800 9 0 -137 -277 -419 -562 10 0 -138 -280 -434 -587 11 0 108 217 324 421 12 -1 121 246 377 524 时间2014-11-18 16:20:20 2014-11-18 16:27:51 2014-11-18 16:33:25 2014-11-18 16:38...
