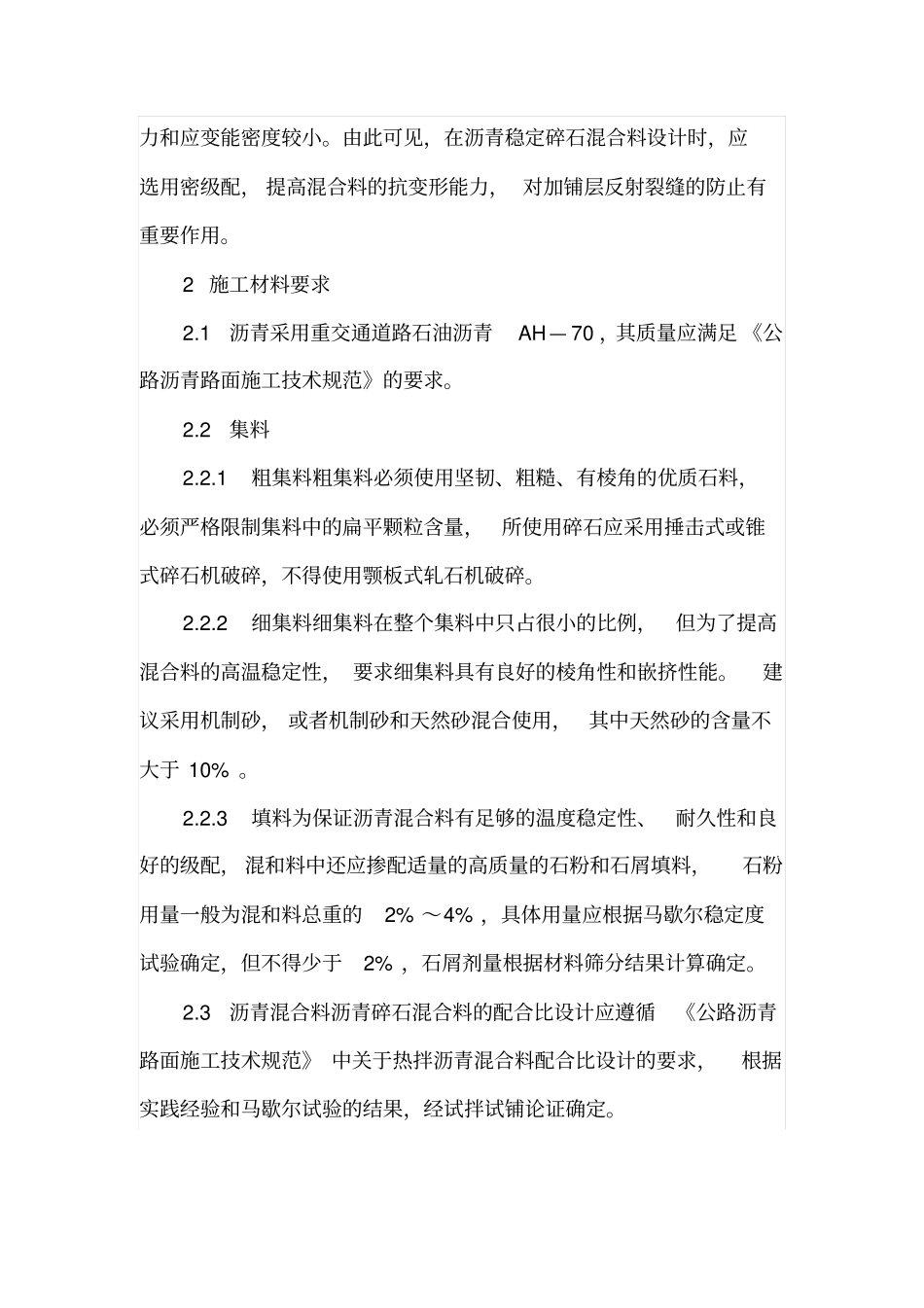

简述水泥路面加铺沥青施工摘要: 近些年来，随着公路建设的发展，公路的改建和扩建工程越来越多，在旧水泥混凝土路面上加铺沥青面层是一种常用的、有效的路面修复技术。它具有工期短、对交通影响小、修复后路面服务性能好等优点，国内有相当多的公路采用了此类改造方案。关键词： 路面施工沥青反射裂缝力学分析1 反射裂缝力学分析1.1 对称荷载作用下，当加铺层的厚度小于17cm 时，裂缝尖端处于受压状态。应力强度因子KI=0 ，KII=0，旧水泥路面中的裂缝属于闭合型裂缝。而当加铺层厚度超过17cm 后，裂缝尖端处于受拉状态，此时属于张开型裂缝。1.2 随着加铺层厚度的增加，裂缝尖端应变能密度呈减小趋势。这表明在交通荷载作用下， 增加沥青混凝土层加铺层厚度有利于降低面层底部裂缝尖端的应力集中程度。但面层厚度增大到一定程度后，减小的程度趋于缓慢。1.3 胎压对加铺层断裂性能的影响非常显著，说明重载车辆对沥青混凝土加铺层的破坏情况严重。1.4 格栅模量对加铺层开裂性能的影响较显著。随着格栅模量的增加，裂缝尖端应变能密度值不断减小；当格栅模量超过2000MPa后，继续增加格栅模量， 裂缝尖端应变能密度的减小速度逐渐变慢。1.5 沥青稳定碎石模量对加铺层的抗裂性能有重要影响，计算表明，当沥青稳定碎石模量在800 ～1000MPa时，裂缝尖端的水平应力和应变能密度较小。由此可见，在沥青稳定碎石混合料设计时，应选用密级配， 提高混合料的抗变形能力， 对加铺层反射裂缝的防止有重要作用。2 施工材料要求2.1 沥青采用重交通道路石油沥青AH— 70 ，其质量应满足 《公路沥青路面施工技术规范》的要求。2.2 集料2.2.1 粗集料粗集料必须使用坚韧、粗糙、有棱角的优质石料，必须严格限制集料中的扁平颗粒含量，所使用碎石应采用捶击式或锥式碎石机破碎，不得使用颚板式轧石机破碎。2.2.2 细集料细集料在整个集料中只占很小的比例，但为了提高混合料的高温稳定性， 要求细集料具有良好的棱角性和嵌挤性能。建议采用机制砂， 或者机制砂和天然砂混合使用，其中天然砂的含量不大于 10% 。2.2.3 填料为保证沥青混合料有足够的温度稳定性、耐久性和良好的级配， 混和料中还应掺配适量的高质量的石粉和石屑填料，石粉用量一般为混和料总重的2% ～4% ，具体用量应根据马歇尔稳定度试验确定，但不得少于2% ，石屑剂量根据材料筛分结果计算确定。2.3 沥青混合料沥青碎石混合料的配合比设计应遵循《公路沥青路面施工技术...
