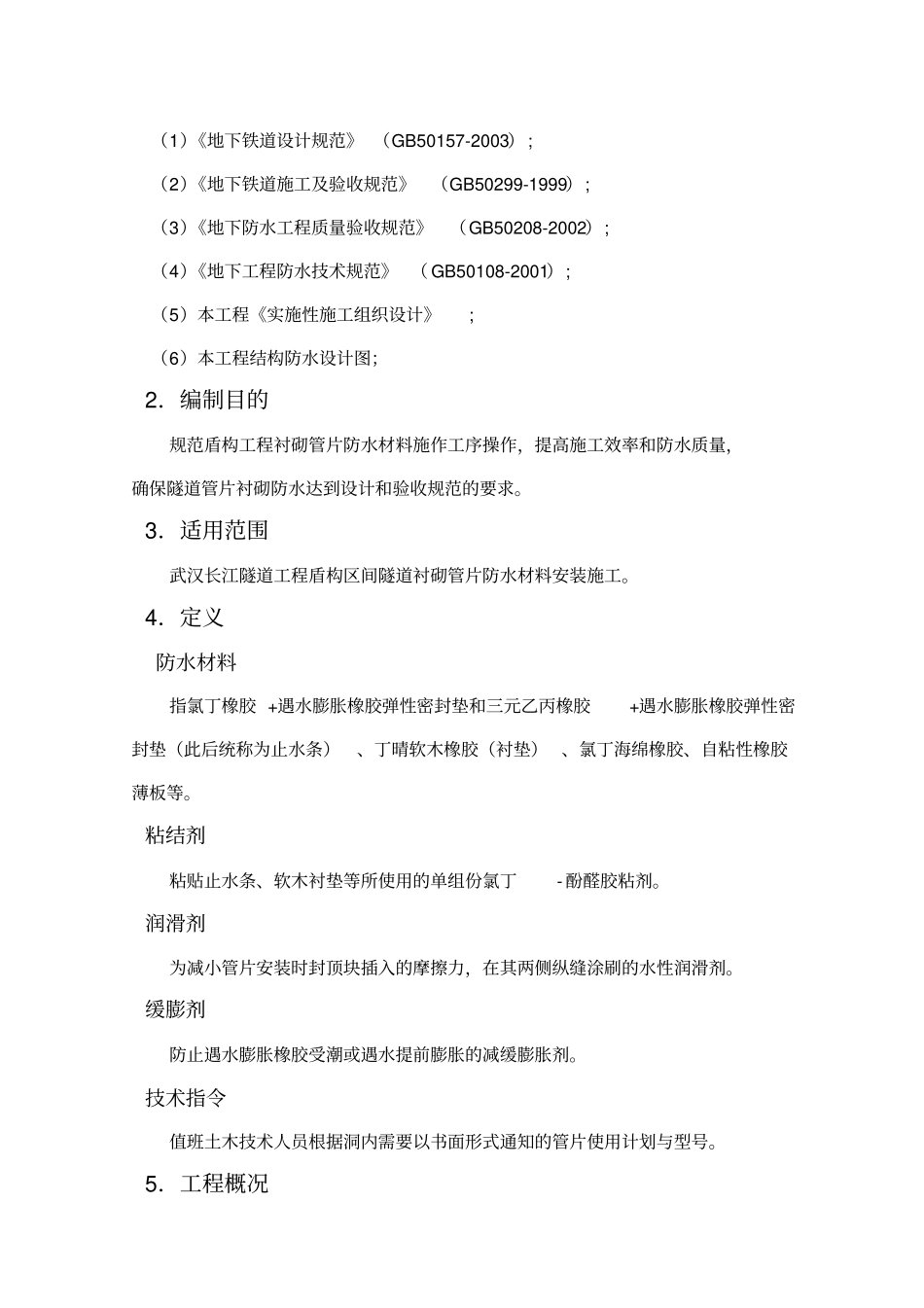

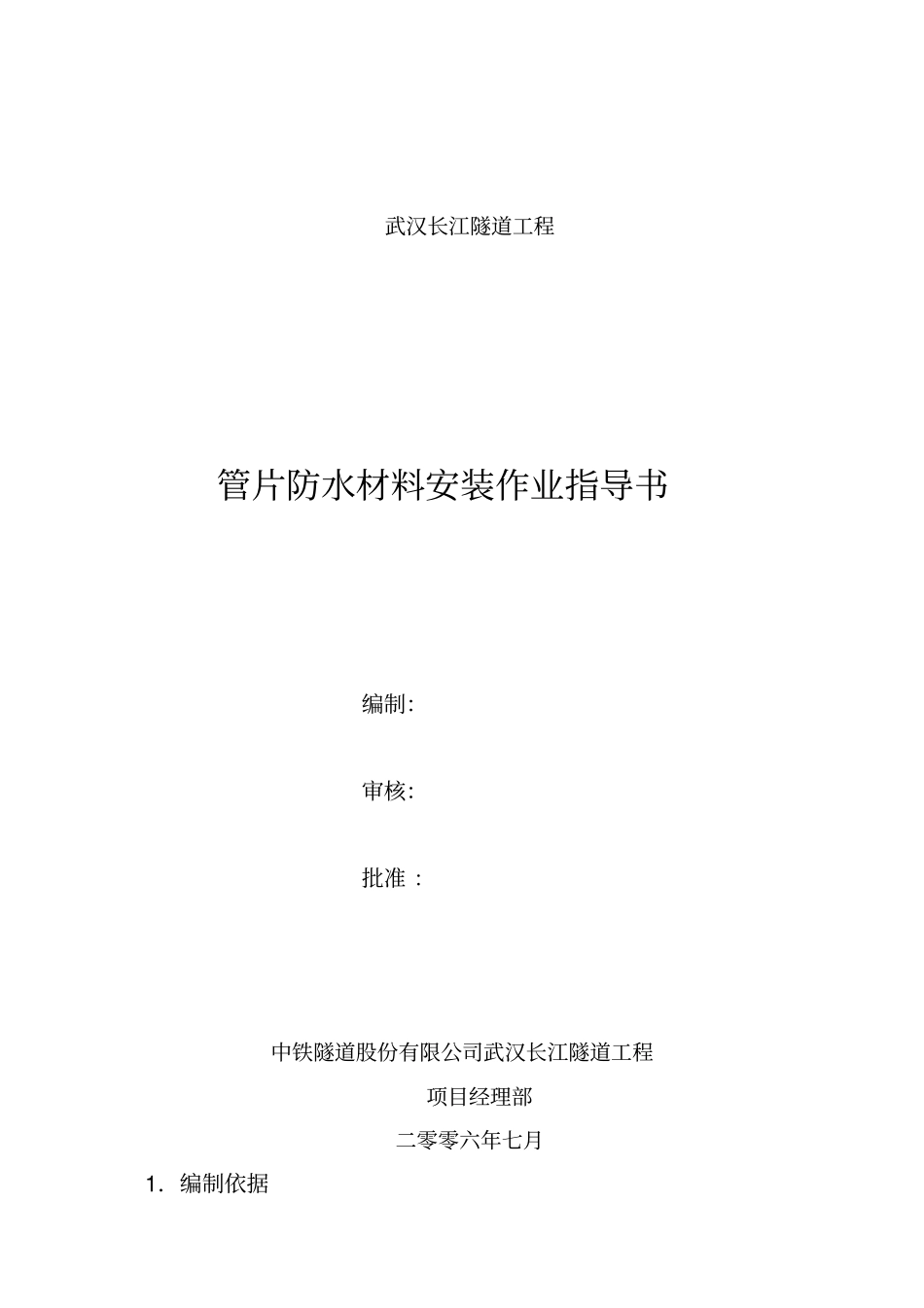

武汉长江隧道工程管片防水材料安装作业指导书编制：审核：批准 ：中铁隧道股份有限公司武汉长江隧道工程项目经理部二零零六年七月1．编制依据（1）《地下铁道设计规范》 （GB50157-2003） ;（2）《地下铁道施工及验收规范》（GB50299-1999）;（3）《地下防水工程质量验收规范》（GB50208-2002）;（4）《地下工程防水技术规范》 （ GB50108-2001）;（5）本工程《实施性施工组织设计》;（6）本工程结构防水设计图；2．编制目的规范盾构工程衬砌管片防水材料施作工序操作，提高施工效率和防水质量，确保隧道管片衬砌防水达到设计和验收规范的要求。3．适用范围武汉长江隧道工程盾构区间隧道衬砌管片防水材料安装施工。4．定义防水材料指氯丁橡胶 +遇水膨胀橡胶弹性密封垫和三元乙丙橡胶+遇水膨胀橡胶弹性密封垫（此后统称为止水条）、丁晴软木橡胶（衬垫） 、氯丁海绵橡胶、自粘性橡胶薄板等。粘结剂粘贴止水条、软木衬垫等所使用的单组份氯丁- 酚醛胶粘剂。润滑剂为减小管片安装时封顶块插入的摩擦力，在其两侧纵缝涂刷的水性润滑剂。缓膨剂防止遇水膨胀橡胶受潮或遇水提前膨胀的减缓膨胀剂。技术指令值班土木技术人员根据洞内需要以书面形式通知的管片使用计划与型号。5．工程概况武汉长江隧道工程采用盾构法施工，钢筋混凝土管片采用 C50P12混凝土，内径为10米，外径为 11米，每片弧长约 4米，环片厚度 500mm，环片宽度 2000mm，共 2548环，每环31.75 m3砼，折合砼总立方量约为 80423m3。每环管片分为 9块，其中封顶块 1块、邻接块 2块、标准块 6块。管片在环纵向均设凹凸榫槽，每块管片均设内外两道密封。6．部门职责工程部负责进行防水材料粘贴的交底，下达不同型号的粘贴指令。 对进场的材料进行检验。材料库根据材料计划采购防水材料， 并及时组织材料的进场； 对进场的材料通知实验室进行抽检，对合格的材料妥善保管，并系统管理现场对材料的领取。作业班组根据工程部交底和粘贴指令正确粘贴管片的防水材料，保证盾构掘进的需要。7．产品检验止水条成品尺寸允许误差序号项目允许误差附 注01长度允许误差纵向： -5mm～0mm；环向： -10mm～0mm02高度允许误差～0mm03宽度允许误差～0mm04接头允许误差～0mm相对高度性能指标7.2.1遇水膨胀橡胶（ 1）硬度（ SH）外侧 43 ° ±5° ，内侧 45° ± 7°（ 2）拉伸强度≥（ 3）伸长率≥400%（ 4）质量变化率≤2%（ 5）静水膨胀率（止水条）外侧≥ 300%，内侧≥...
