管线保护方案桩基施工深护筒应用

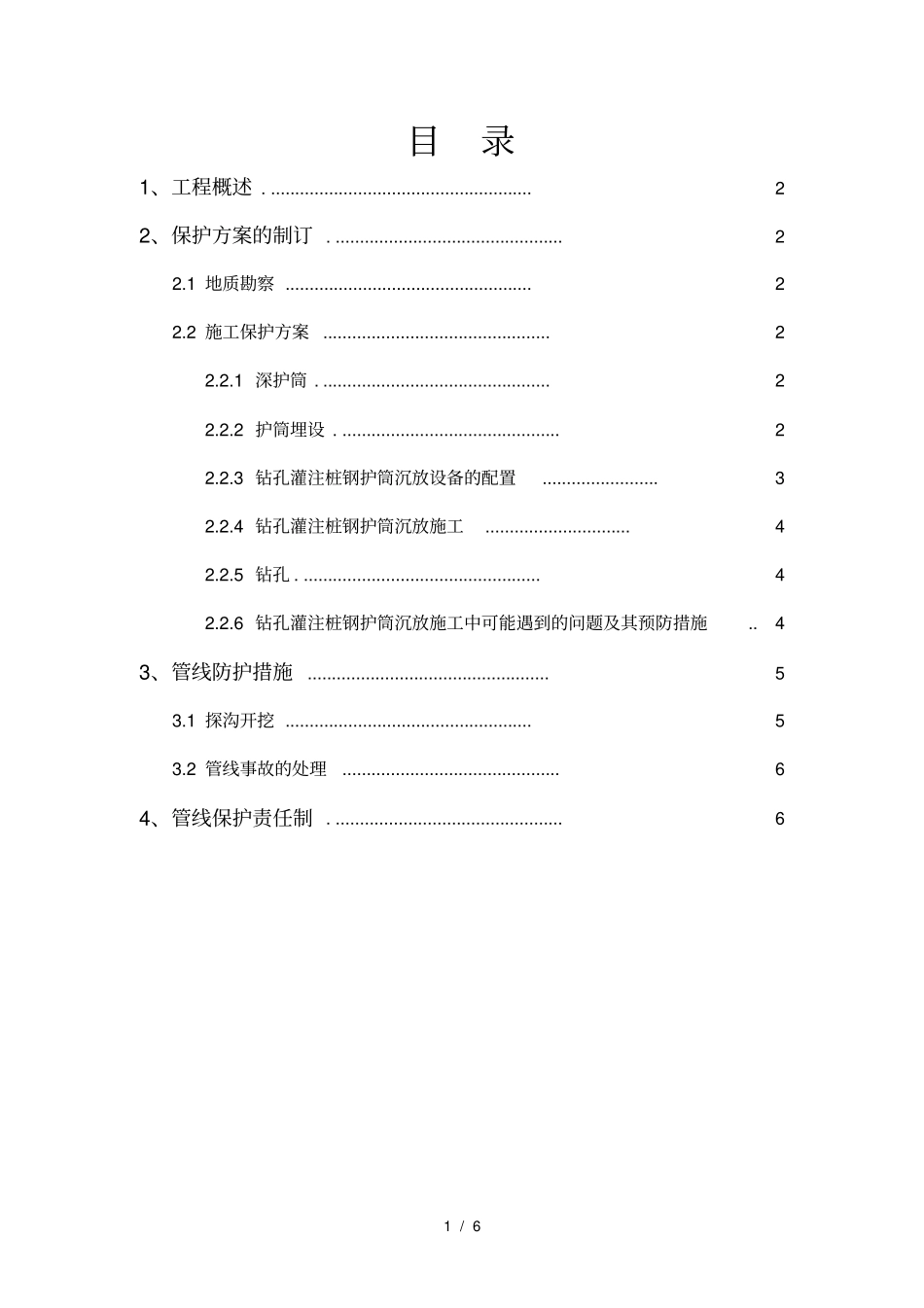

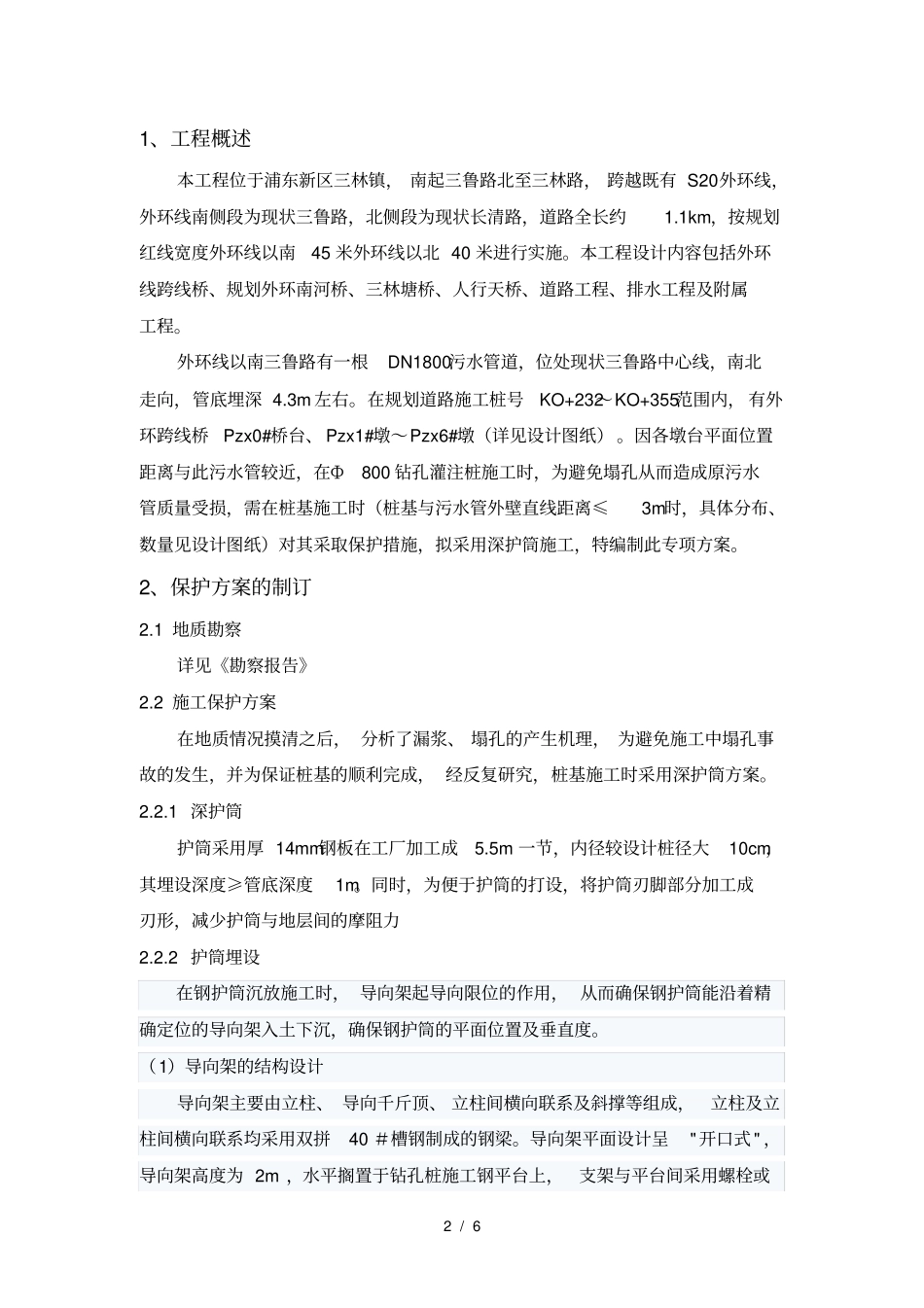

1 / 6 目录1、工程概述 . ...................................................... 22、保护方案的制订 . ............................................... 22.1 地质勘察 ................................................... 2 2.2 施工保护方案 ............................................... 2 2.2.1 深护筒 . ............................................... 2 2.2.2 护筒埋设 . ............................................. 2 2.2.3 钻孔灌注桩钢护筒沉放设备的配置........................ 3 2.2.4 钻孔灌注桩钢护筒沉放施工.............................. 4 2.2.5 钻孔 . ................................................. 4 2.2.6 钻孔灌注桩钢护筒沉放施工中可能遇到的问题及其预防措施 .. 4 3、管线防护措施.................................................. 53.1 探沟开挖 ................................................... 5 3.2 管线事故的处理............................................. 6 4、管线保护责任制 . ............................................... 62 / 6 1、工程概述本工程位于浦东新区三林镇， 南起三鲁路北至三林路， 跨越既有 S20外环线，外环线南侧段为现状三鲁路，北侧段为现状长清路，道路全长约1.1km，按规划红线宽度外环线以南45 米外环线以北 40 米进行实施。本工程设计内容包括外环线跨线桥、规划外环南河桥、三林塘桥、人行天桥、道路工程、排水工程及附属工程。外环线以南三鲁路有一根DN1800污水管道，位处现状三鲁路中心线，南北走向，管底埋深 4.3m 左右。在规划道路施工桩号KO+232～KO+355范围内， 有外环跨线桥Pzx0#桥台、 Pzx1#墩～Pzx6#墩（详见设计图纸） 。因各墩台平面位置距离与此污水管较近，在Ф800 钻孔灌注桩施工时，为避免塌孔从而造成原污水管质量受损，需在桩基施工时（桩基与污水管外壁直线距离≤3m时，具体分布、数量见设计图纸）对其采取保护措施，拟采用深护筒施工，特编制此专项方案。2、保护方案的制订2.1 地质勘察详见《勘察报告》2.2 施工保护方案在地质情况摸清之后， 分析了漏浆、 塌孔的产生机理， 为避免施工中塌孔事故的发生，并为保证桩基的顺利完成， 经反复研究，桩基施工时采用深护筒方案。2.2.1 深护筒护筒采用厚 14mm钢板在工厂加工成5.5m 一节，内径较...
