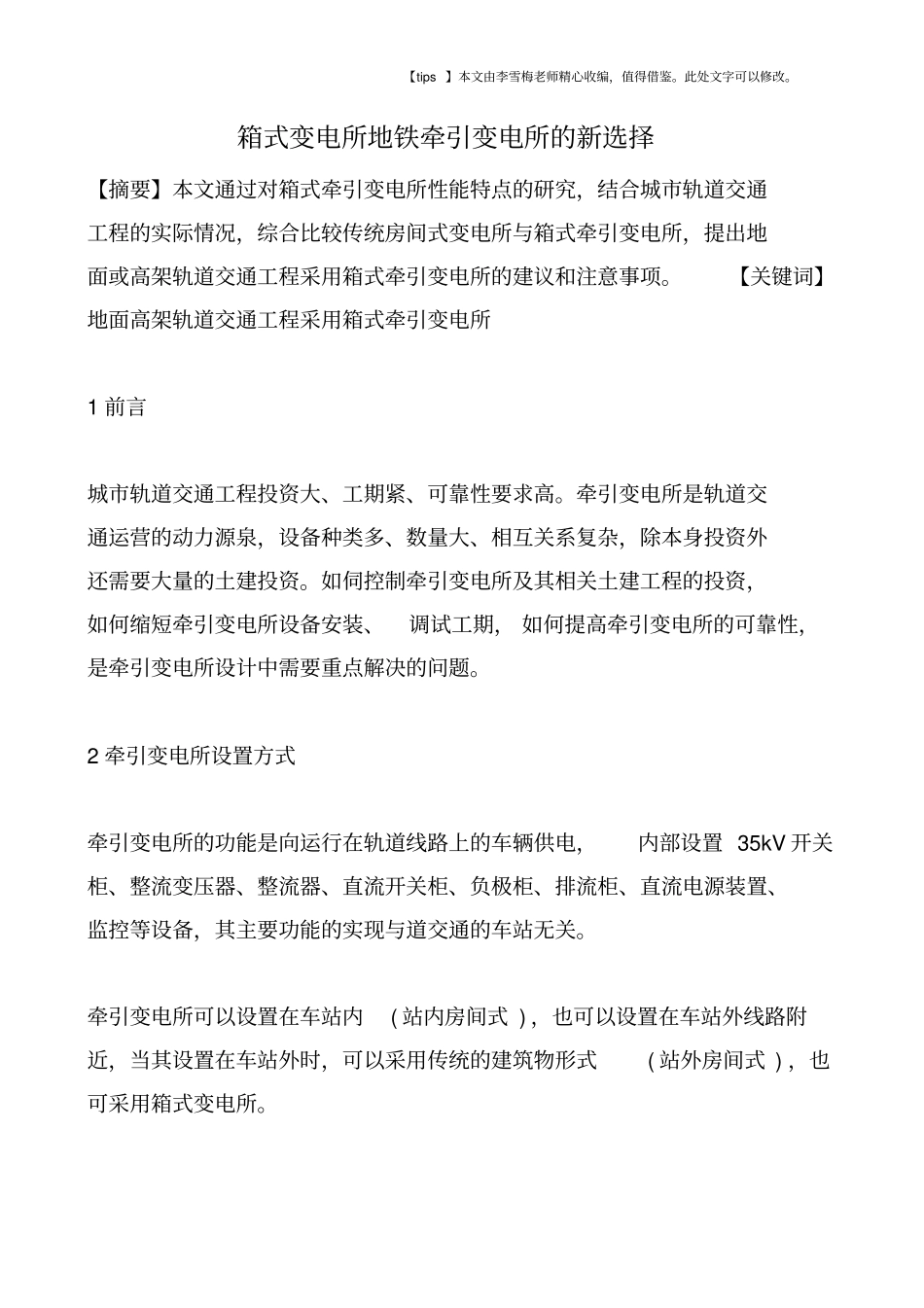

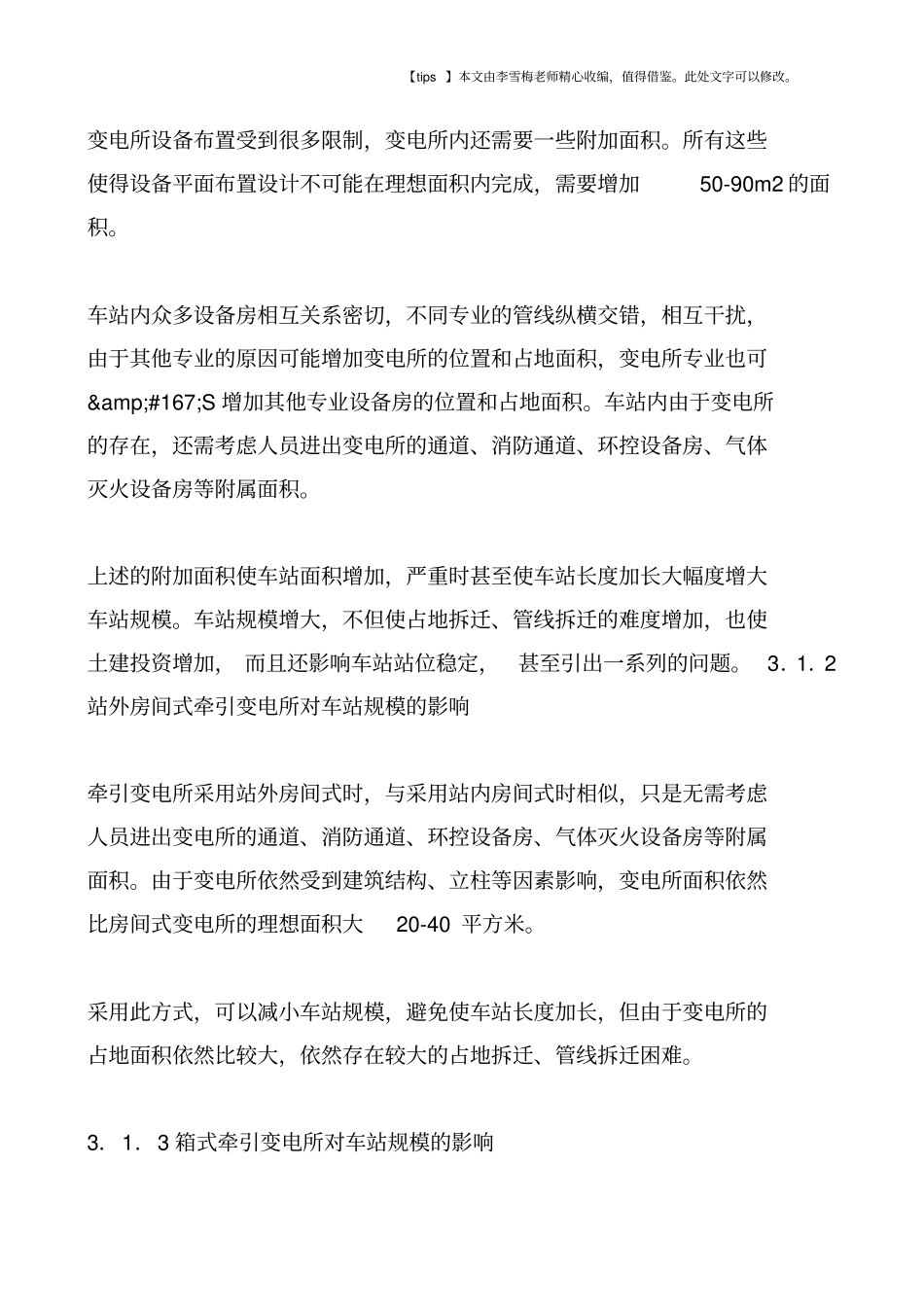

【tips 】本文由李雪梅老师精心收编，值得借鉴。此处文字可以修改。箱式变电所地铁牵引变电所的新选择【摘要】本文通过对箱式牵引变电所性能特点的研究，结合城市轨道交通工程的实际情况，综合比较传统房间式变电所与箱式牵引变电所，提出地面或高架轨道交通工程采用箱式牵引变电所的建议和注意事项。【关键词】地面高架轨道交通工程采用箱式牵引变电所1 前言城市轨道交通工程投资大、工期紧、可靠性要求高。牵引变电所是轨道交通运营的动力源泉，设备种类多、数量大、相互关系复杂，除本身投资外还需要大量的土建投资。如伺控制牵引变电所及其相关土建工程的投资，如何缩短牵引变电所设备安装、调试工期， 如何提高牵引变电所的可靠性，是牵引变电所设计中需要重点解决的问题。2 牵引变电所设置方式牵引变电所的功能是向运行在轨道线路上的车辆供电，内部设置 35kV 开关柜、整流变压器、整流器、直流开关柜、负极柜、排流柜、直流电源装置、监控等设备，其主要功能的实现与道交通的车站无关。牵引变电所可以设置在车站内( 站内房间式 ) ，也可以设置在车站外线路附近，当其设置在车站外时，可以采用传统的建筑物形式( 站外房间式 ) ，也可采用箱式变电所。【tips 】本文由李雪梅老师精心收编，值得借鉴。此处文字可以修改。箱式牵引变电所是工厂化、模块化、标准化的牵引变电所，在车站附近的地面设置工厂预制的钢结构箱体，牵引变电设备在箱内布置。箱体由两层钢板内衬绝缘层构成，具有防雨、防雪、防渗漏、防腐蚀、防尘、防盐雾、防小动物、防盗、抗冲击等性能，同时在箱体内设置远动、照明、空调、消防、所用电源、通信等设施和接口设备，这些功能与钢筋混凝土的房间式牵引变电所相当。箱式牵引变电所内设备布置紧凑，占地面积小。3 牵引变电所模式选择3．1 牵引变电所模式对车站规模的影响牵引变电所设备数量多、体积大、 重量大， 除设备本身占用较多的空间外，维护通道、操作通道、电缆通道和设备运输通道也需要占用较多面积。牵引变电所采用房间式变电所模式时，理想的副、面积约130 平方米，采用箱式变电所模式时，面积约80 平方米。3．1．1 站内房间式牵引变电所对车站规模的影响牵引变电所采用站内房间式时，变电所的理想面积 ( 设备本体和操作维护通道占用面积 ) 约需要 130 平方米。 工程实际中， 为满足车站主体结构的受力要求，变电所内需要设置立柱、横梁、底梁等，这些经常与变电所的设备布置和管线...
