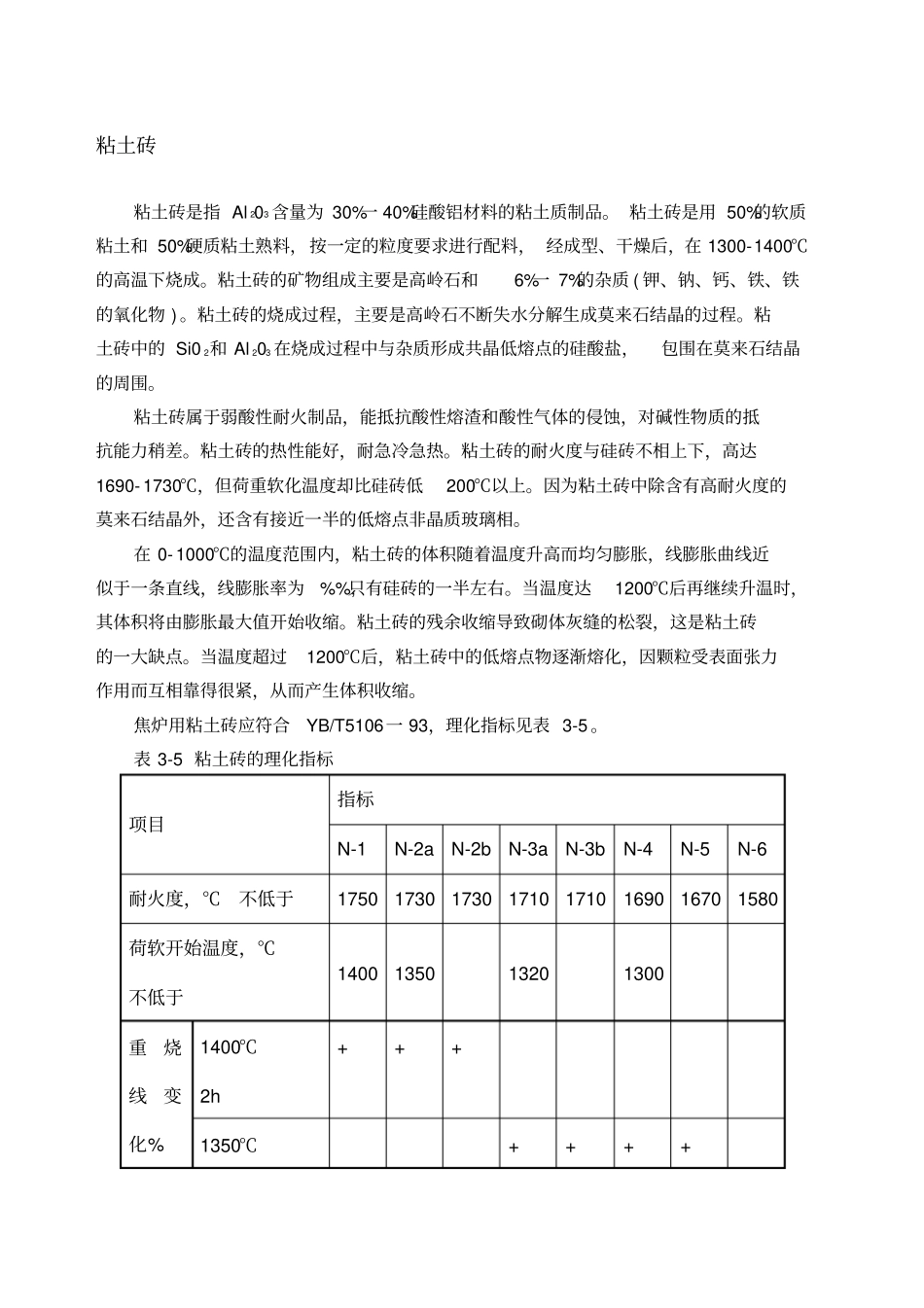

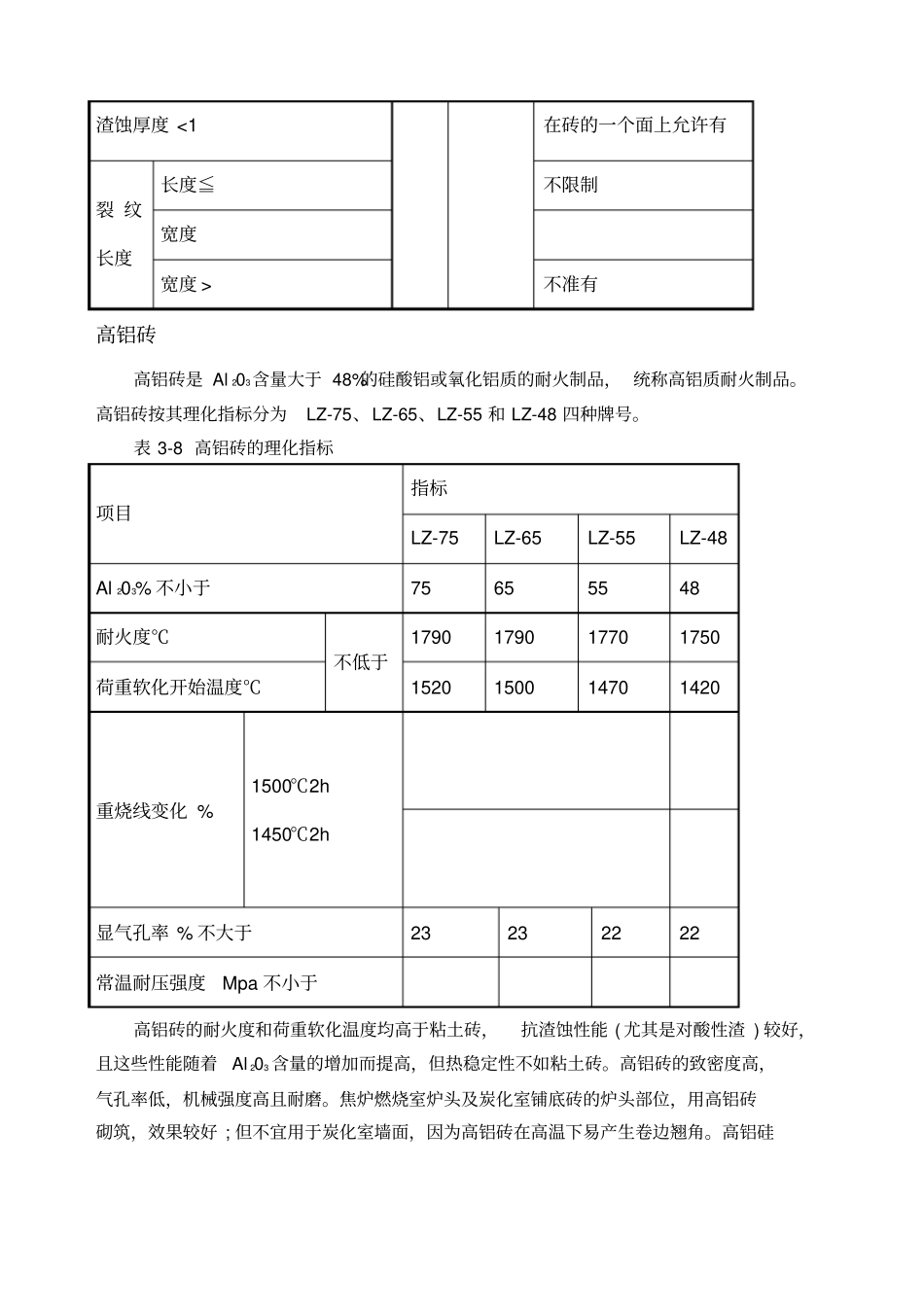

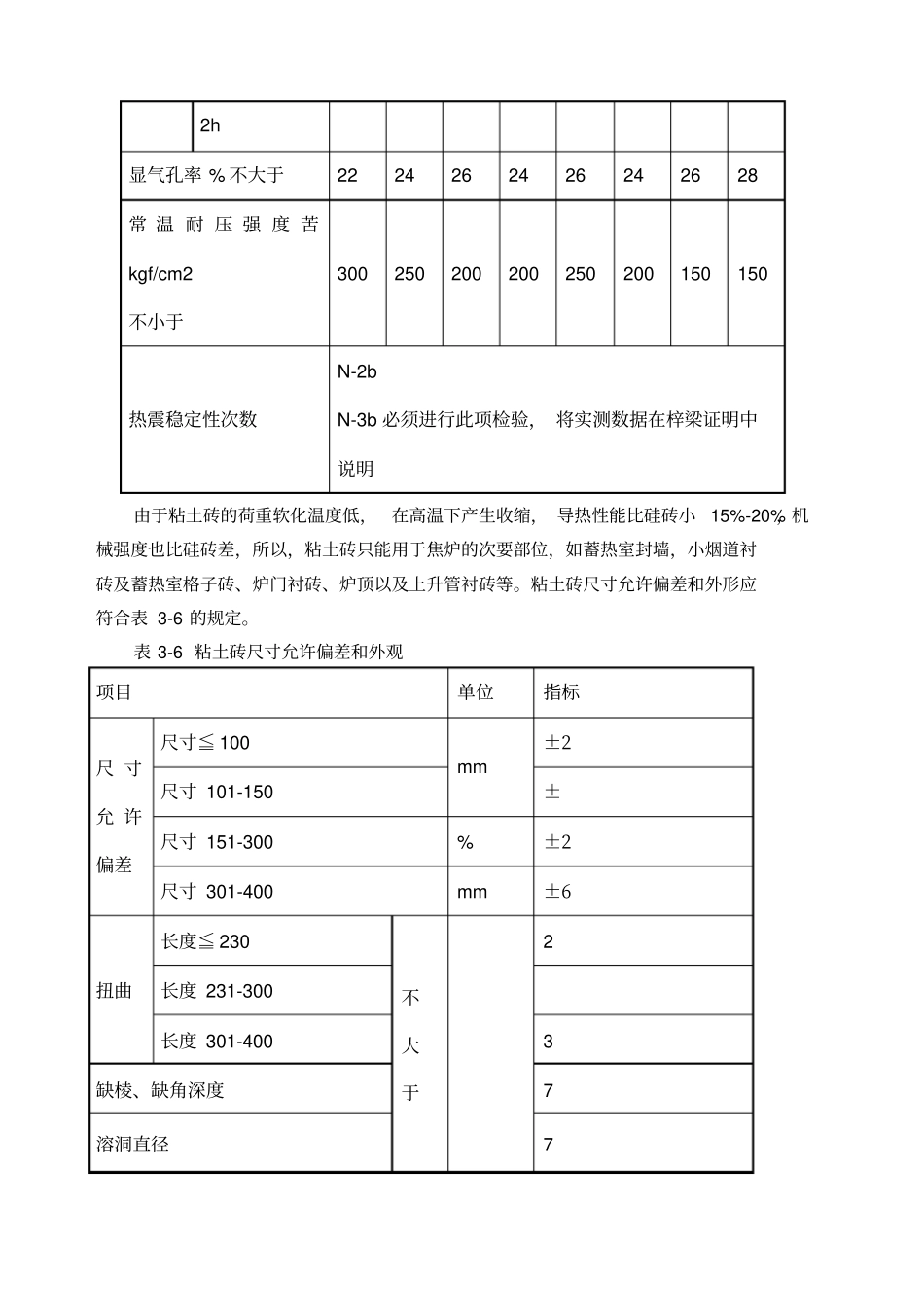

粘土砖粘土砖是指 Al 203 含量为 30%一 40%硅酸铝材料的粘土质制品。 粘土砖是用 50%的软质粘土和 50%硬质粘土熟料，按一定的粒度要求进行配料， 经成型、干燥后，在 1300-1400℃的高温下烧成。粘土砖的矿物组成主要是高岭石和6%一 7%的杂质 ( 钾、钠、钙、铁、铁的氧化物 ) 。粘土砖的烧成过程，主要是高岭石不断失水分解生成莫来石结晶的过程。粘土砖中的 Si0 2和 Al 203 在烧成过程中与杂质形成共晶低熔点的硅酸盐，包围在莫来石结晶的周围。粘土砖属于弱酸性耐火制品，能抵抗酸性熔渣和酸性气体的侵蚀，对碱性物质的抵抗能力稍差。粘土砖的热性能好，耐急冷急热。粘土砖的耐火度与硅砖不相上下，高达1690- 1730℃，但荷重软化温度却比硅砖低200℃以上。因为粘土砖中除含有高耐火度的莫来石结晶外，还含有接近一半的低熔点非晶质玻璃相。在 0- 1000℃的温度范围内，粘土砖的体积随着温度升高而均匀膨胀，线膨胀曲线近似于一条直线，线膨胀率为%%,只有硅砖的一半左右。当温度达1200℃后再继续升温时，其体积将由膨胀最大值开始收缩。粘土砖的残余收缩导致砌体灰缝的松裂，这是粘土砖的一大缺点。当温度超过1200℃后，粘土砖中的低熔点物逐渐熔化，因颗粒受表面张力作用而互相靠得很紧，从而产生体积收缩。焦炉用粘土砖应符合YB/T5106一 93，理化指标见表 3-5 。表 3-5 粘土砖的理化指标项目指标N-1N-2aN-2bN-3aN-3bN-4N-5N-6耐火度，℃不低于17501730173017101710169016701580荷软开始温度，℃不低于1400135013201300重烧线变化%1400℃2h+++1350℃++++2h显气孔率 % 不大于2224262426242628常 温 耐 压 强 度 苦kgf/cm2不小于300250200200250200150150热震稳定性次数N-2bN-3b 必须进行此项检验， 将实测数据在梓梁证明中说明由于粘土砖的荷重软化温度低，在高温下产生收缩， 导热性能比硅砖小15%-20%，机械强度也比硅砖差，所以，粘土砖只能用于焦炉的次要部位，如蓄热室封墙，小烟道衬砖及蓄热室格子砖、炉门衬砖、炉顶以及上升管衬砖等。粘土砖尺寸允许偏差和外形应符合表 3-6 的规定。表 3-6 粘土砖尺寸允许偏差和外观项目单位指标尺 寸允 许偏差尺寸≦ 100mm±2尺寸 101-150±尺寸 151-300%±2尺寸 301-400mm±6扭曲长度≦ 230不大于2长度 231-300长度 301-4003缺棱、缺角深度7溶洞直径7渣蚀厚度 <1在砖的一个面上允许有裂 纹长度长度≦不限制宽度宽度 >不准有高铝砖高铝砖是 Al 20...
