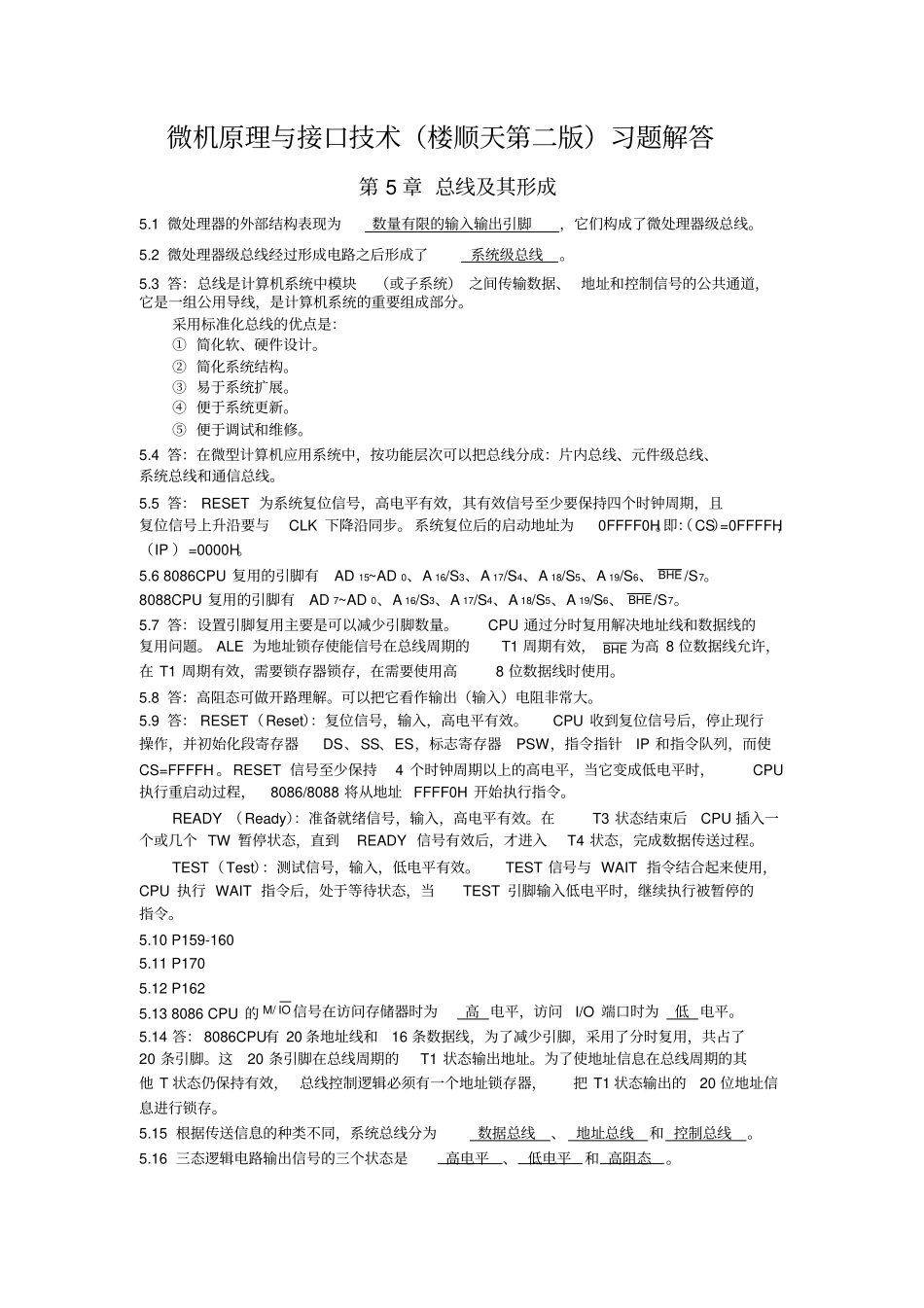

微机原理与接口技术（楼顺天第二版）习题解答第 5 章 总线及其形成5.1 微处理器的外部结构表现为数量有限的输入输出引脚，它们构成了微处理器级总线。5.2 微处理器级总线经过形成电路之后形成了系统级总线。5.3 答：总线是计算机系统中模块（或子系统） 之间传输数据、 地址和控制信号的公共通道，它是一组公用导线，是计算机系统的重要组成部分。采用标准化总线的优点是：① 简化软、硬件设计。② 简化系统结构。③ 易于系统扩展。④ 便于系统更新。⑤ 便于调试和维修。5.4 答：在微型计算机应用系统中，按功能层次可以把总线分成：片内总线、元件级总线、系统总线和通信总线。5.5 答： RESET 为系统复位信号，高电平有效，其有效信号至少要保持四个时钟周期，且复位信号上升沿要与CLK 下降沿同步。 系统复位后的启动地址为0FFFF0H。即：（CS）=0FFFFH，（IP ）=0000H。5.6 8086CPU 复用的引脚有AD 15~AD 0、A 16/S3、A 17/S4、A 18/S5、A 19/S6、 BHE /S7。8088CPU 复用的引脚有AD 7~AD 0、A 16/S3、A 17/S4、A 18/S5、A 19/S6、 BHE/S7。5.7 答：设置引脚复用主要是可以减少引脚数量。CPU 通过分时复用解决地址线和数据线的复用问题。 ALE 为地址锁存使能信号在总线周期的T1 周期有效， BHE 为高 8 位数据线允许，在 T1 周期有效，需要锁存器锁存，在需要使用高8 位数据线时使用。5.8 答：高阻态可做开路理解。可以把它看作输出（输入）电阻非常大。5.9 答： RESET（Reset）：复位信号，输入，高电平有效。CPU 收到复位信号后，停止现行操作，并初始化段寄存器DS、SS、ES，标志寄存器PSW，指令指针IP 和指令队列，而使CS=FFFFH 。RESET 信号至少保持4 个时钟周期以上的高电平，当它变成低电平时，CPU执行重启动过程，8086/8088 将从地址 FFFF0H 开始执行指令。READY （Ready）：准备就绪信号，输入，高电平有效。在T3 状态结束后CPU 插入一个或几个 TW 暂停状态，直到READY 信号有效后，才进入T4 状态，完成数据传送过程。TEST（Test）：测试信号，输入，低电平有效。TEST 信号与 WAIT 指令结合起来使用，CPU 执行 WAIT 指令后，处于等待状态，当TEST 引脚输入低电平时，继续执行被暂停的指令。5.10 P159-160 5.11 P170 5.12 P162 5.13 8086 CPU 的IOM/信号在访问存储器时为高 电平，访问I/O 端口时为低 电平。5.14 答： 8086CPU有 20 条地址线和1...
