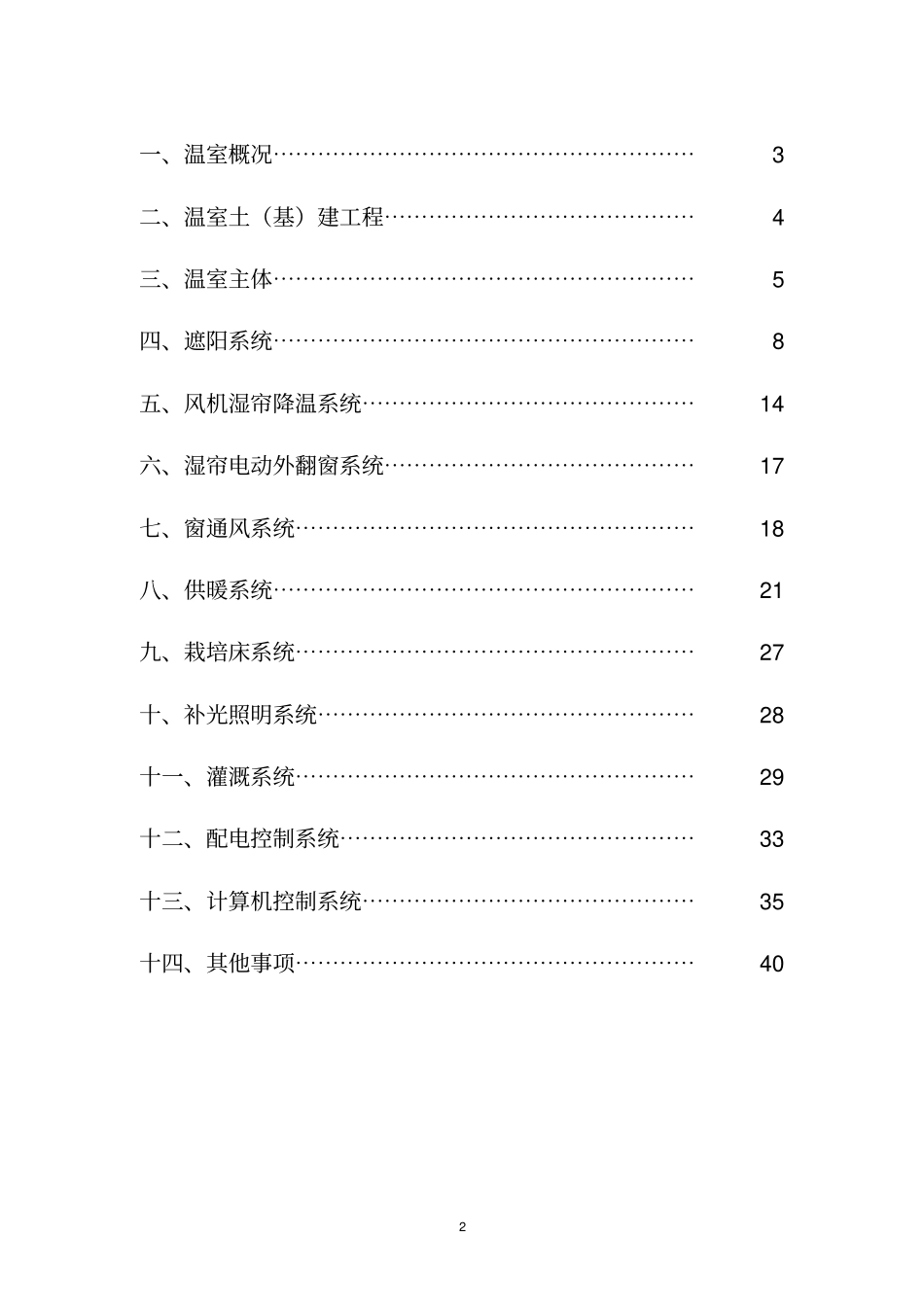

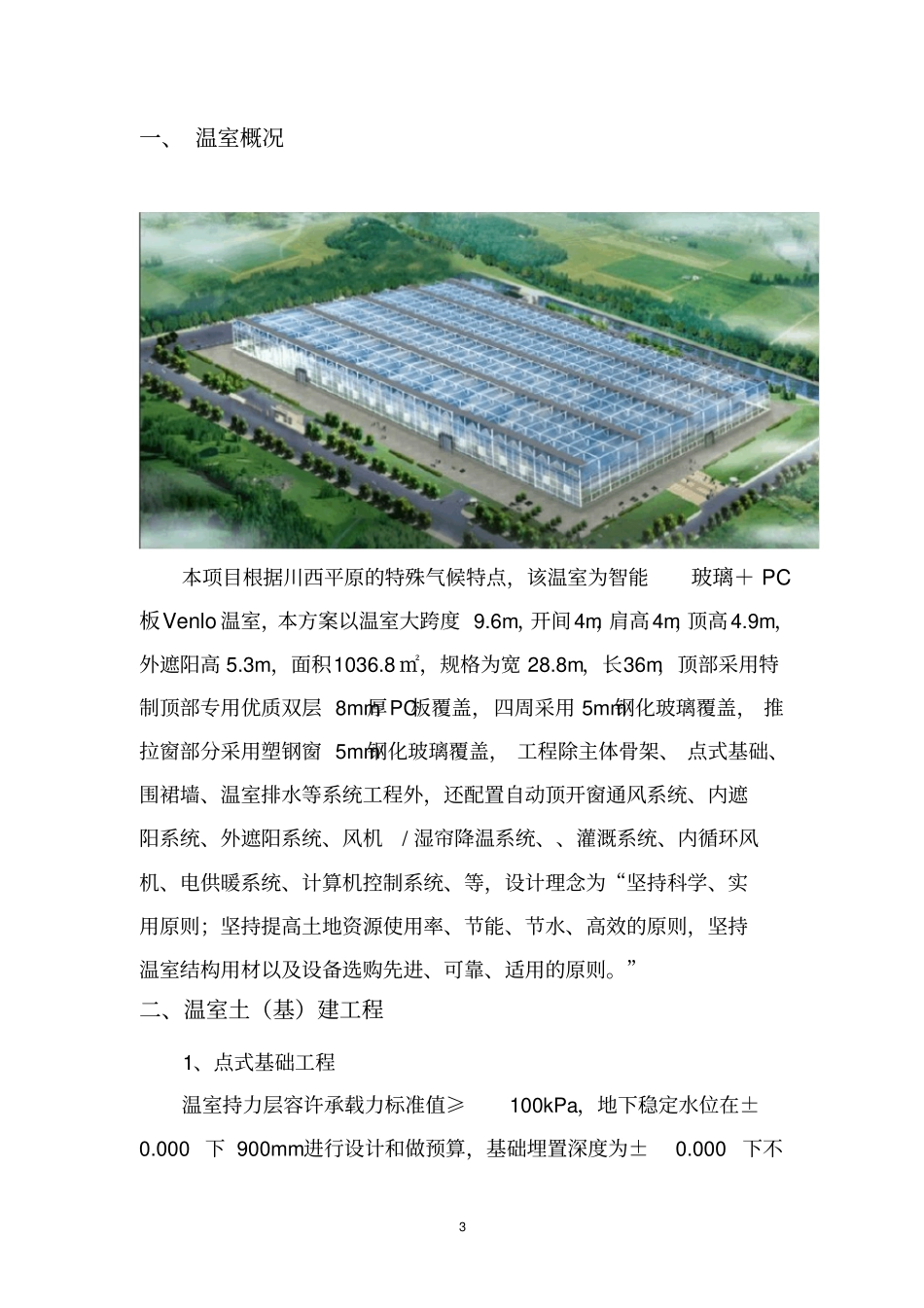

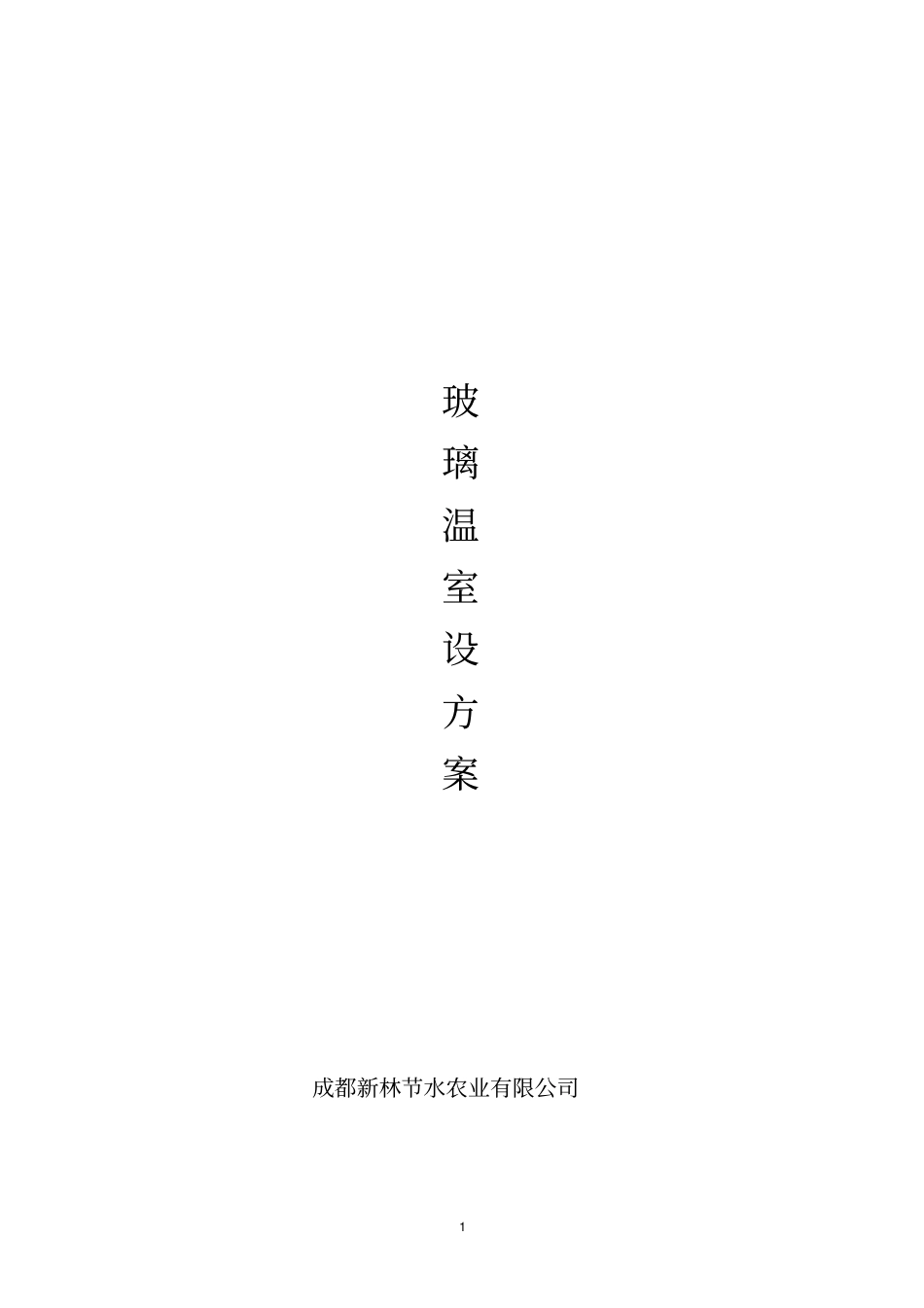

1 玻璃温室设方案成都新林节水农业有限公司2 一、温室概况⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3 二、温室土（基）建工程⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯4 三、温室主体⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯5 四、遮阳系统⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯8 五、风机湿帘降温系统⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯14 六、湿帘电动外翻窗系统⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯17 七、窗通风系统⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯18 八、供暖系统⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯21 九、栽培床系统⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯27 十、补光照明系统⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯28 十一、灌溉系统⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯29 十二、配电控制系统⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯33 十三、计算机控制系统⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯35 十四、其他事项⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯40 3 一、 温室概况本项目根据川西平原的特殊气候特点，该温室为智能玻璃＋ PC板Venlo 温室，本方案以温室大跨度 9.6m，开间4m，肩高4m，顶高4.9m，外遮阳高 5.3m，面积1036.8 ㎡，规格为宽 28.8m，长36m，顶部采用特制顶部专用优质双层 8mm厚PC板覆盖，四周采用 5mm钢化玻璃覆盖， 推拉窗部分采用塑钢窗 5mm钢化玻璃覆盖， 工程除主体骨架、 点式基础、围裙墙、温室排水等系统工程外，还配置自动顶开窗通风系统、内遮阳系统、外遮阳系统、风机/ 湿帘降温系统、、灌溉系统、内循环风机、电供暖系统、计算机控制系统、等，设计理念为“坚持科学、实用原则；坚持提高土地资源使用率、节能、节水、高效的原则，坚持温室结构用材以及设备选购先进、可靠、适用的原则。”二、温室土（基）建工程1、点式基础工程温室持力层容许承载力标准值≥100kPa，地下稳定水位在±0.000 下 900mm 进行设计和做预算，基础埋置深度为±0.000 下不4 小于 1000 mm；如果特殊地质情况，与设计依据不符，将对基础图纸及预算做相应调整。钢筋混凝土独立基础共40 个，采用 C20/C25 钢筋混凝土基础，现场浇铸，附温室立柱预埋件，内部加12 号钢筋不小于 800 mm长 4根，用 10 号钢筋扎笼，扎束间距为200 mm；基础高 1200mm ，上部尺寸为：300mm(长) ×300mm(宽) ，高 1050mm，下部呈正方形，800mm(长)×800mm(宽) ，高 200mm，；基础开挖至设计标高，基底素土3:7 灰土层不低于 100...
