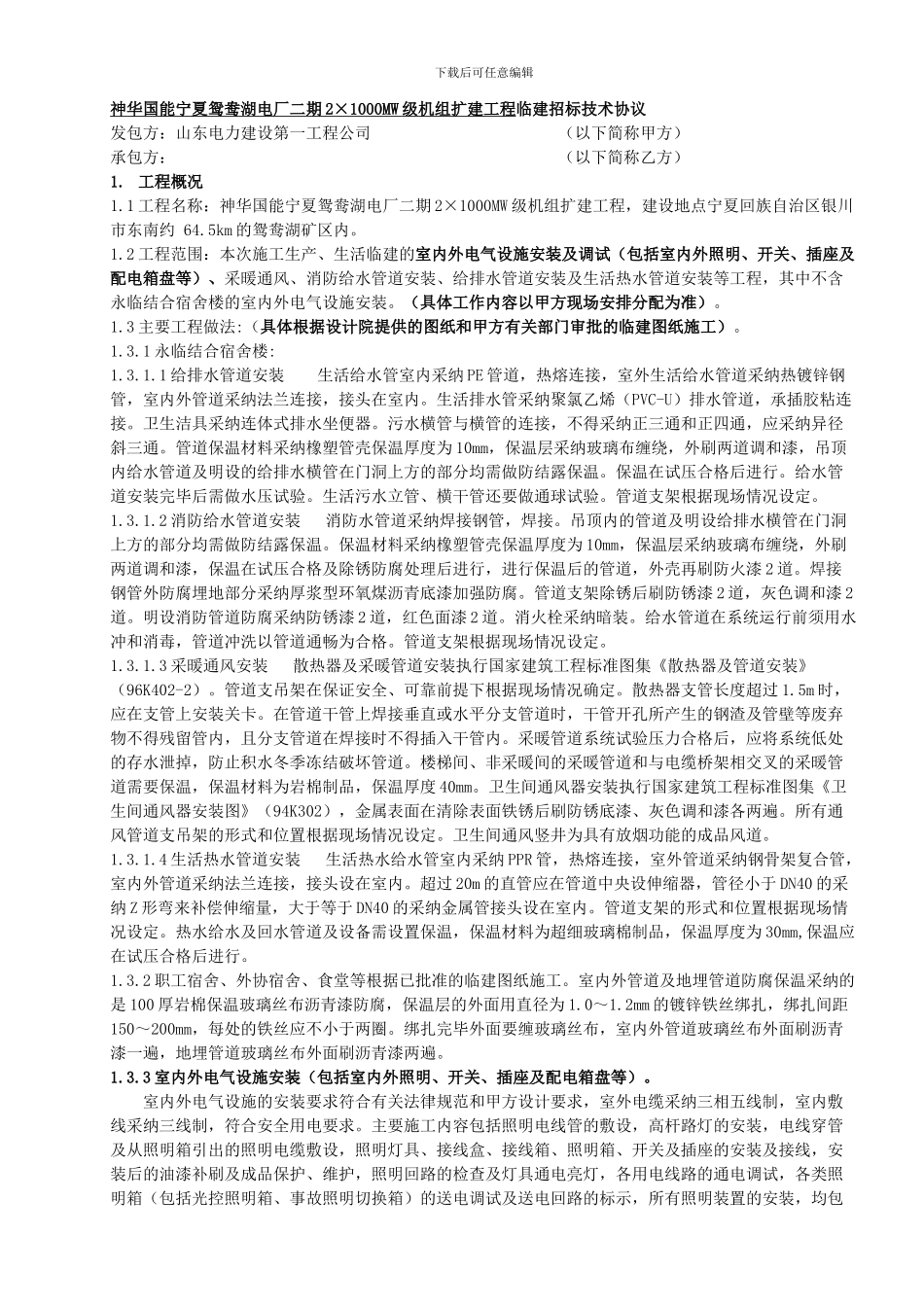

下载后可任意编辑神华国能宁夏鸳鸯湖电厂二期 2×1000MW 级机组扩建工程 临建招标技术协议发包方:山东电力建设第一工程公司 (以下简称甲方)承包方: (以下简称乙方)1. 工程概况1.1 工程名称:神华国能宁夏鸳鸯湖电厂二期 2×1000MW 级机组扩建工程,建设地点宁夏回族自治区银川市东南约 64.5km 的鸳鸯湖矿区内。1.2 工程范围:本次施工生产、生活临建的室内外电气设施安装及调试(包括室内外照明、开关、插座及配电箱盘等)、采暖通风、消防给水管道安装、给排水管道安装及生活热水管道安装等工程,其中不含永临结合宿舍楼的室内外电气设施安装。(具体工作内容以甲方现场安排分配为准)。1.3 主要工程做法:(具体根据设计院提供的图纸和甲方有关部门审批的临建图纸施工)。1.3.1 永临结合宿舍楼:1.3.1.1 给排水管道安装 生活给水管室内采纳 PE 管道,热熔连接,室外生活给水管道采纳热镀锌钢管,室内外管道采纳法兰连接,接头在室内。生活排水管采纳聚氯乙烯(PVC-U)排水管道,承插胶粘连接。卫生洁具采纳连体式排水坐便器。污水横管与横管的连接,不得采纳正三通和正四通,应采纳异径斜三通。管道保温材料采纳橡塑管壳保温厚度为 10mm,保温层采纳玻璃布缠绕,外刷两道调和漆,吊顶内给水管道及明设的给排水横管在门洞上方的部分均需做防结露保温。保温在试压合格后进行。给水管道安装完毕后需做水压试验。生活污水立管、横干管还要做通球试验。管道支架根据现场情况设定。1.3.1.2 消防给水管道安装 消防水管道采纳焊接钢管,焊接。吊顶内的管道及明设给排水横管在门洞上方的部分均需做防结露保温。保温材料采纳橡塑管壳保温厚度为 10mm,保温层采纳玻璃布缠绕,外刷两道调和漆,保温在试压合格及除锈防腐处理后进行,进行保温后的管道,外壳再刷防火漆 2 道。焊接钢管外防腐埋地部分采纳厚浆型环氧煤沥青底漆加强防腐。管道支架除锈后刷防锈漆 2 道,灰色调和漆 2道。明设消防管道防腐采纳防锈漆 2 道,红色面漆 2 道。消火栓采纳暗装。给水管道在系统运行前须用水冲和消毒,管道冲洗以管道通畅为合格。管道支架根据现场情况设定。1.3.1.3 采暖通风安装 散热器及采暖管道安装执行国家建筑工程标准图集《散热器及管道安装》(96K402-2)。管道支吊架在保证安全、可靠前提下根据现场情况确定。散热器支管长度超过 1.5m 时,应在支管上安装关卡。在管道干管上焊接垂直或水平分支管道时,干管开孔所产生的...
