ICP原理结构VIP免费

ICP原理结构_第1页
1/39
ICP原理结构_第2页
2/39
ICP原理结构_第3页
3/39

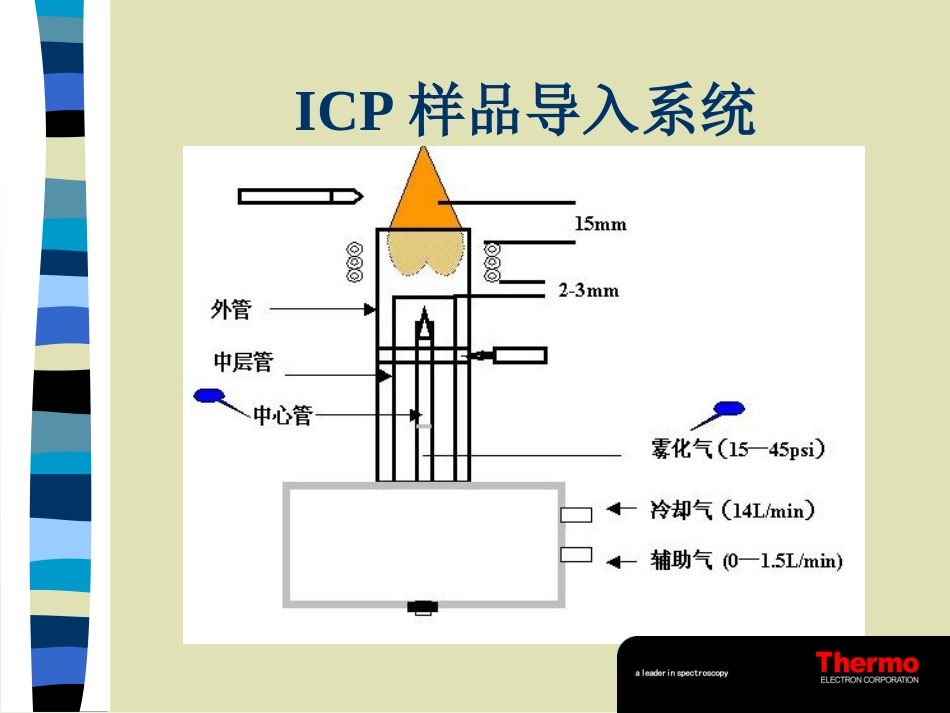

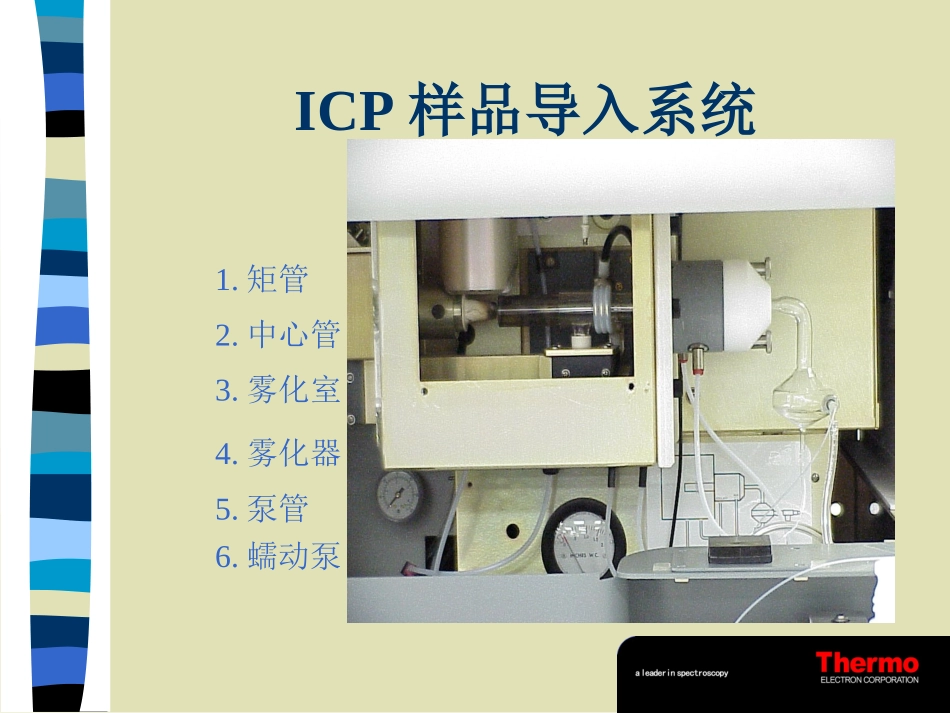

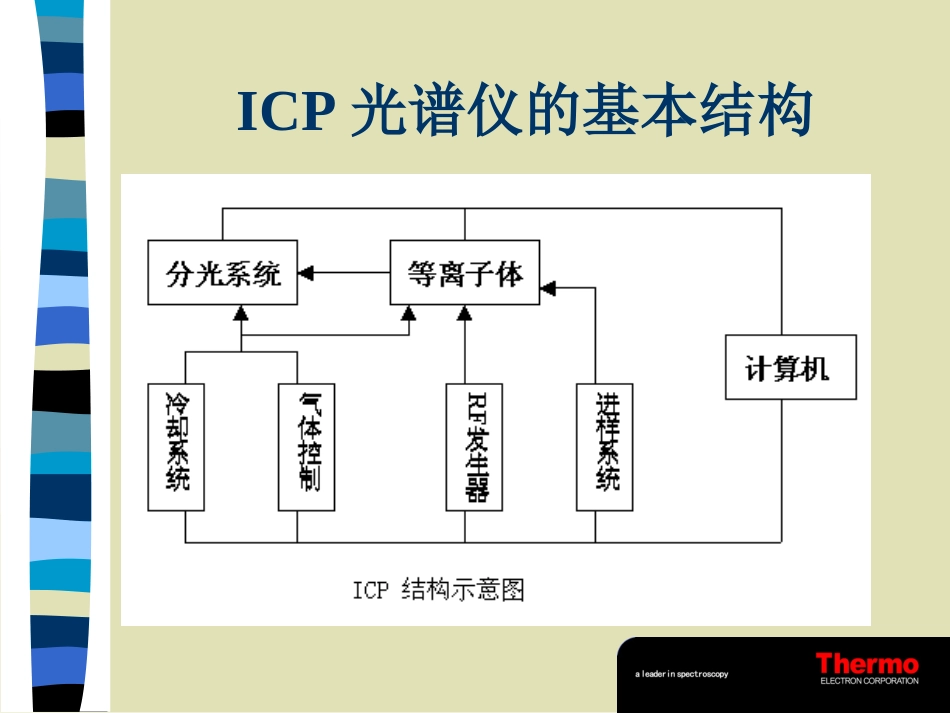

ICP光谱仪的基本结构ICP样品导入系统1.矩管2.中心管3.雾化室4.雾化器5.泵管6.蠕动泵ICP样品导入系统ICP样品导入系统ICP样品导入系统内标混合器ICP样品导入系统•固体样品导入系统•油样进样系统•耐氢氟酸进样系统•氢化物进样系统NaBH+3HO+HCl+MHBO+NaCl+MHn+H进样系统维护进样系统维护蠕动泵压板的优化泵管更换雾化器堵塞的处理,(Neb气过滤器的更换)雾化室的清洗---1%(V/V)HF酸,12分钟(不能马上分析微量Si、B、Na)。中心管和炬管的清洗所有连接处、O型圈的密封废液管的处理…...等离子体激发温度高8000OC线性范围宽105灵敏度高ppb基体干扰少垂直观察垂直观察尾焰(自吸干扰)离子谱线区离子谱线区(最佳分析区)原子谱线区原子化区(EIE干扰区)垂直垂直观察最小的背景干扰观察最小的背景干扰水平观测水平观测灵敏度高,检出限低(基体简单的条件下)优点优点不足不足1)PlasmaLoadingEffects(基体效应)、炬管易沾污2)EasilyIonizableElement(EIE)effects(易电离干扰)适用:适用:环保、水质、医疗、防疫等基体简单的领域InstrumentOptics双向观察双向观察光路图光路图双向观察双向观察光路图光路图计算机自动控制双向切换,可实现:计算机自动控制双向切换,可实现:垂直观察、水平观察或一次分析中部分元素垂直测量部分元素水平测量LensTorchwithholeQuartzWindowFixedMirrorPOPModifiedforDualViewingFixedMirror双向观察实际上是水平观察为主,附加垂直观察双向观察实际上是水平观察为主,附加垂直观察能有效解决水平观察中存在的能有效解决水平观察中存在的EIEEIE干扰干扰PowerAMPPowerAMP功率放大功率放大PowerAMPPowerAMP功率放大功率放大DriveAMPDriveAMP驱动放驱动放大大DriveAMPDriveAMP驱动放驱动放大大RFSourceRFSourceRFRF源源RFSourceRFSourceRFRF源源阳极电阳极电流检测流检测阳极电阳极电流检测流检测AGCAGC电路电路自动增益自动增益控制电路控制电路AGCAGC电路电路自动增益自动增益控制电路控制电路0-30-3WW0-680-68WW0-20-2KWKW真实功率真实功率RFRF发生器发生器•晶体控制型、双闭环控制、直接耦合晶体控制型、双闭环控制、直接耦合•功率稳定性:0.01%;频率稳定性:0.004%RFRF发生器发生器EP、IP、48V、12V、±15V标准状况下:30Psi、100rpm、水介质、标准进样系统功率对应IP值功率IP值750W460mA950W520mA1150W560mA1350W620mA1550W660mA1750W720mAPLASMAPLASMA点燃的过程点燃的过程RF启动(冷却风机工作);打开吹扫气、雾化气(30psi)、辅助气、冷却气(驱除炬管中的空气)。驱气90秒,先关闭雾化气,启动高压,点火头工作,RF发生器提供点火功率(Ip=160--200mA)。PLASMA点燃,点火头停止工作,RF功率切换到1550W,AGC工作。PLASMA工作参数切换到点火设定参数(1150W、30psi、lowAxu、100rpm)不能点燃不能点燃PLASMAPLASMA的原因的原因-1-1错误信息:Ar?Water?Door?更换确认是好的氩气;适当增加驱气时间。在点火期间(5秒),检查Ip=160--200mA?如果Ip正常,则检查点火头位置(紧靠炬管标志红线)和工作是否正常(放电声)?进样系统是否漏空气(雾化室、雾化器、泵管、毛细管等连接处、O型圈)?工作线圈位置(同心、高度=15/16“)?不能点燃不能点燃PLASMAPLASMA的原因的原因-2-2如果连续几次点火,Ip均》500mA而没有点燃PLASMA,则说明功率单元的匹配有问题或存在局部打火。CallTJA如果Ip=120--150mA,则说明点火功率设置太小。CallTJA如果Ip~25mA说明Ip仅是高压漏电流,而没有RF功率,检查+48V?(只有在RF启动状态时才有+48V);如果没有48V,则可能需更换+48V的fuse。如果Ip~0mA,则检查Vp=3800V?如果没有,则说明高压加不上(连续两声)。不能点燃不能点燃PLASMAPLASMA的原因的原因-3-3高压加不上的原因:高压加不上的原因:从POWERUNIT上拔除高压插头,再试:如果高压仍加不上,则主要是电网、稳压电源的问题,(也可能仪器高压的问题CallTJA)如果能加上,则主要是仪器上一高压接头击穿。CallTJAPLASMAPLASMA点燃后又熄灭?点燃后又熄灭?出差信息:“NoPlasmaDetec...
