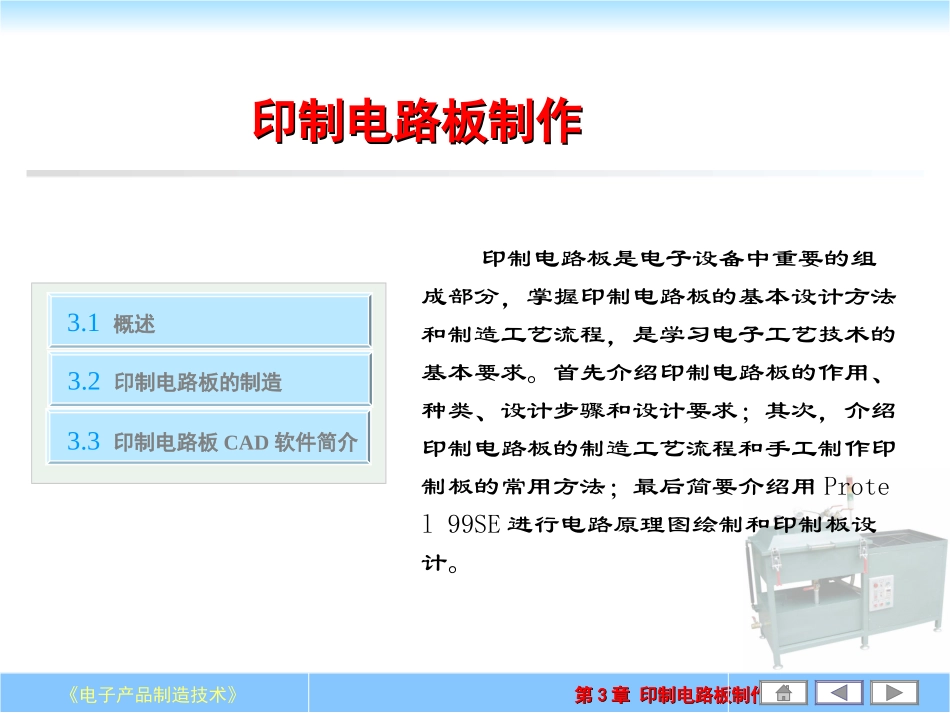

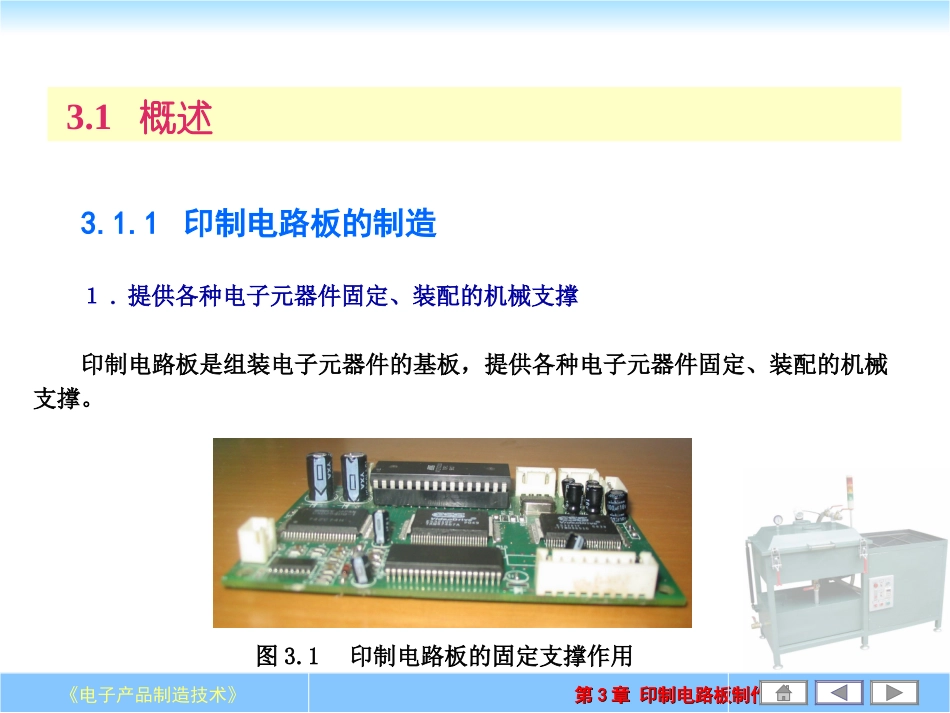

《电子产品制造技术》第第33章印制电路板制作章印制电路板制作《电子科技协会》《电子科技协会》教学演示课件《电子产品制造技术》第第33章印制电路板制作章印制电路板制作印制电路板制作印制电路板制作印制电路板是电子设备中重要的组成部分，掌握印制电路板的基本设计方法和制造工艺流程，是学习电子工艺技术的基本要求。首先介绍印制电路板的作用、种类、设计步骤和设计要求；其次，介绍印制电路板的制造工艺流程和手工制作印制板的常用方法；最后简要介绍用Protel99SE进行电路原理图绘制和印制板设计。3.1概述3.3印制电路板CAD软件简介3.2印制电路板的制造《电子产品制造技术》第第33章印制电路板制作章印制电路板制作3.1概述3.1.1印制电路板的制造１.提供各种电子元器件固定、装配的机械支撑印制电路板是组装电子元器件的基板，提供各种电子元器件固定、装配的机械支撑。图3.1印制电路板的固定支撑作用《电子产品制造技术》第第33章印制电路板制作章印制电路板制作２.实现各种电子元器件之间的电气连接印制电路板上所形成的印制导线，将各种电子元器件有机地连接在一起，使其发挥整体功能．一个设计精良的印制电路板，不但要布局合理，满足电气要求，还要充分体现审美意识，这也是印制电路设计的新理念。(a)单面板的电气连接(b)双面板的电气连接图3.2印制的布线和电气连接《电子产品制造技术》第第33章印制电路板制作章印制电路板制作３.提供所要求的电气特性，保证电路的可靠性在设计印制电路板的时候，应注意采用正确的方法，遵守印制电路板设计的一般原则，并应符合抗干扰设计的要求。４.提供阻焊图形、识别字符和图形印制电路板除了提供机械支撑和电气连接之外，还提供阻焊图形和丝印图形。阻焊图是在印制板的焊点外区域印制一层阻止锡焊的涂层，防止焊锡在非焊盘区桥接。丝印图包括元器件字符和图形、关键测量点、连线图形等，为印制电路板的装配、检查和维修提供了极大的方便。《电子产品制造技术》第第33章印制电路板制作章印制电路板制作按印制电路的导电结构来分类按印制电路的分布可分为：单面印制电路板、双面印制电路板和多层印制电路板。(a)印制板的正面(b)印制板的反面图3.5双面印制电路板《电子产品制造技术》第第33章印制电路板制作章印制电路板制作电视机、收录机、收音机等家用电器内部的电路板大多是单面印制电路板。手机、影碟机、单片机等含数字电路和CPU控制的电路板一般采用双面印制电路板。常见的电脑板卡基本上是环氧树脂玻璃布基双面印制线路板，内存条的电路板则是多层板。《电子产品制造技术》第第33章印制电路板制作章印制电路板制作3.1.3印制电路板设计步骤１.选定印制板的材料、板厚和板面尺寸在设计选用时应根据产品的电气性能和机械特性及使用环境选用不同的敷铜板。根据电路的功能和产品的设计要求，确定印制板的外形和尺寸。在实际生产过程中，为了降低生产成本，通常将几块小的印制板拼成一个大矩形板，待装配、焊接后再沿工艺孔裁开。图3.6几块小的印制板拼成大板《电子产品制造技术》第第33章印制电路板制作章印制电路板制作２．合理安排好元器件的位置根据所需板面的大小，在一张方格坐标纸上画出印制板的形状和尺寸。根据电路原理图并考虑元器件外形尺寸和布局布线要求，合理安排好元器件的位置。３．绘制排版设计草图对照电路原理图在方格纸上画出印制导线。一般先画出主要元器件的连线，然后画出其它元器件的连线，最后画地线。在排版布线中应避免连线的交叉，但可在元器件处交叉，因元器件跨距处可以通过印制导线。如图3.7、图3.8所示。绘图工作不一定一次就能成功，往往需要多次的调整和修改。《电子产品制造技术》第第33章印制电路板制作章印制电路板制作图3.7连线可在元器件处交叉图3.8排版设计草图《电子产品制造技术》第第33章印制电路板制作章印制电路板制作印制电路不允许有交叉电路，对于可能交叉的线条，可用“钻”与“绕”两种办法解决。即让某引线从别的电阻、电容、三极管等元器件脚下的空隙处“钻”过去，或从可能交叉的某条引线的一端“绕”过去。特殊情况下如果电路很复杂，为了简化设计也允许用导线跨接...
