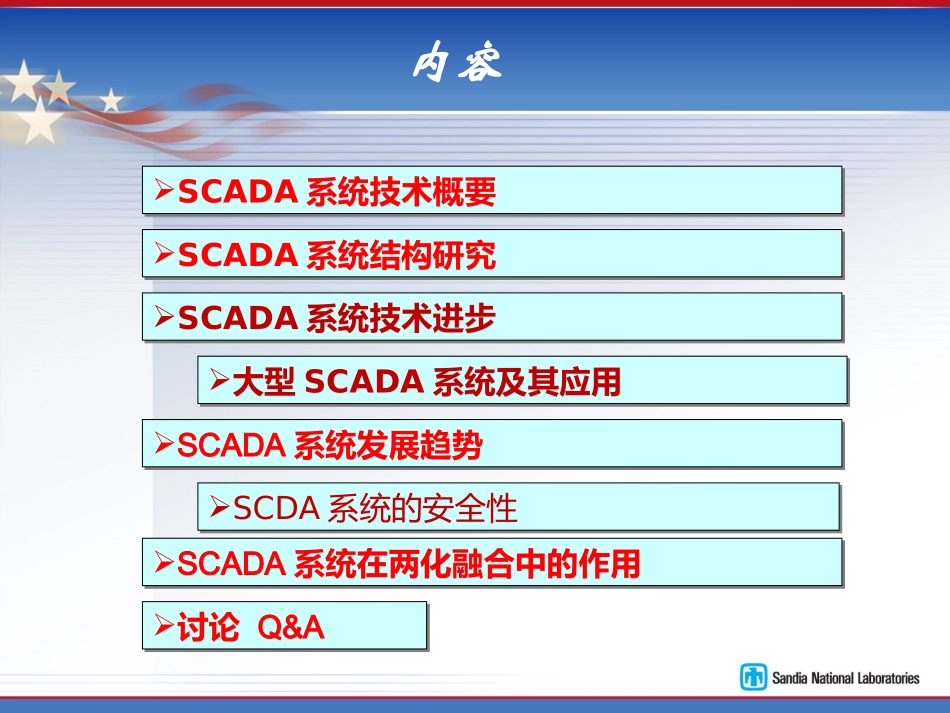

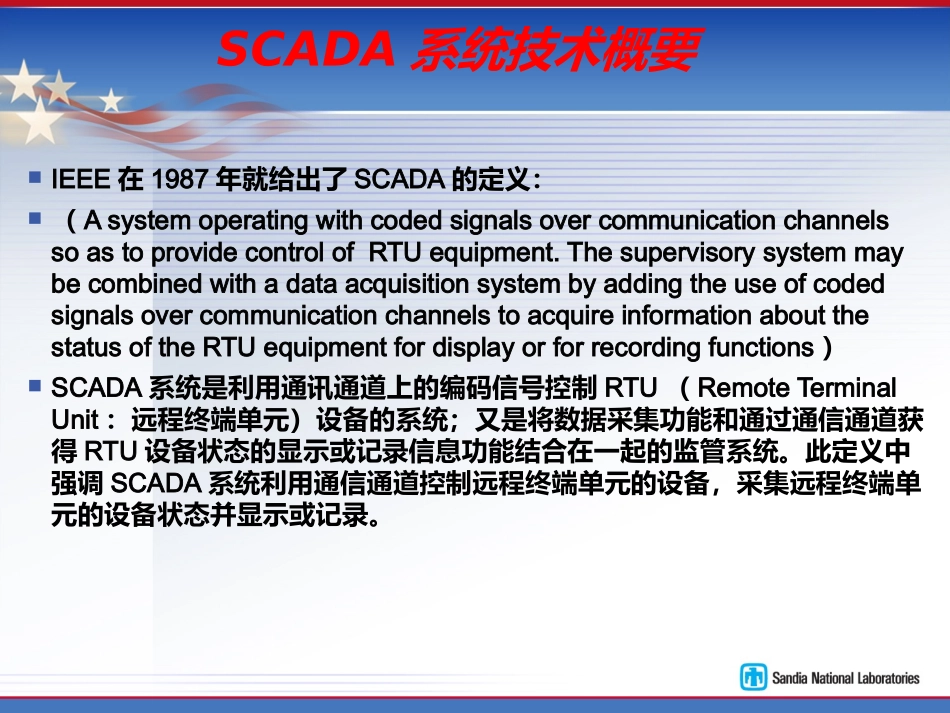

SCADA系统、技术进步与发展趋势魏晓东2内容SCADA系统技术进步SCADA系统技术进步大型SCADA系统及其应用大型SCADA系统及其应用SCADA系统在两化融合中的作用SCADA系统在两化融合中的作用SCADA系统结构研究SCADA系统结构研究SCADA系统技术概要SCADA系统技术概要SCDA系统的安全性SCDA系统的安全性讨论Q&A讨论Q&ASCADA系统发展趋势SCADA系统发展趋势SCADA系统技术概要IEEE在1987年就给出了SCADA的定义：（AsystemoperatingwithcodedsignalsovercommunicationchannelssoastoprovidecontrolofRTUequipment.ThesupervisorysystemmaybecombinedwithadataacquisitionsystembyaddingtheuseofcodedsignalsovercommunicationchannelstoacquireinformationaboutthestatusoftheRTUequipmentfordisplayorforrecordingfunctions）SCADA系统是利用通讯通道上的编码信号控制RTU（RemoteTerminalUnit：远程终端单元）设备的系统；又是将数据采集功能和通过通信通道获得RTU设备状态的显示或记录信息功能结合在一起的监管系统。此定义中强调SCADA系统利用通信通道控制远程终端单元的设备，采集远程终端单元的设备状态并显示或记录。SCADA系统可以让用户采集到远距离（百公里到千公里）、大范围（方圆数百到数千公里）内的场、站或其他工业实体的各种设备或装置的状态信息；也可发给这些设备或装置一定的控制指令。SCADA系统可以使系统操作员在控制室里去访问远方的场、站或其他工业实体。SCADA系统在操作站提供人机接口软件，为操作员提供远程操作手段，提供对全系统的远程站点的监控管理功能。SCADA是以通过远动通道实现数据采集和遥控功能为主要特征的监控系统。SCADA系统应用SCADA系统应用于下列领域：方圆数千公里的电力传送系统。SCADA系统监测线网负载状况，控制开关并响应线网负载变化。小水电站群监管系统。SCADA系统响应用户需求对远程的发电机启停，快速响应电网对小电站的供配电需求。分布在较大范围的油、气生产实体，包括：油井，气井，油、气采集系统，流量测量设备、泵站等。油、气、水和化学介质的管道传输系统。SCADA系统控制管道阀门的开闭和加压泵的启停，监视管道的状况对市场条件迅速做出响应、减少危险或对环境有害的影响。方圆百里的大型灌区。SCADA系统负责采集遍布全灌区的计量阀的数据以统计水量的消耗，控制简单的阀门的开关。大范围的环境监测系统和环境警示系统。SCADA系统采集大范围、大区域内的环境监测信息，监管分散于各地的环境探测器。SSCADA软件处理这些信息、协助管理大区域的环境。城市轨道交通分立的自动化系统和综合监控系统。城市轨道交通中的SCADA系统是分层分布式大型SCDA系统，可用作电力、环控、ATS等专业或作综合监控管理。传统SCADA与现代SCADA的结构操作员站MTU调制解调器调制解调器调制解调器RTU#3调制解调器RTU#4远程通讯网调制解调器RTU#1调制解调器RTU#2无线通讯无线通讯无线通讯客户工作站客户工作站中央历史服务器数据服务器数据服务器控制器控制器控制器控制器控制器工业以太网……SCADA系统结构研究现代SCADA系统结构分析方法：(1）主站与从站是SCADA结构基本单元。（2）多主站、多从站构造各种SCADA系统。(3）分布式网络与分布式环境。(4）开放的SCADA软件平台与应用服务器。（5）RTU（RemoteTerminalUnit)和IED(IntelligentElectronicDevices)——SCADA系统现场控制器。SCADA的主站结构与功能MASTERSTATION主站的结构SCADA系统主站技术概要主站的硬件与软件在一个分布式环境实时局域网连接各类计算机与服务主站由一个开放的软件平台支持系统遵循国际标准：POSIX、MS-WINDOWS、IEC-60810-6、IEEE1379的RTU标准。HMI应用服务器：（1）核心系统服务器。（2）数据子系统服务器。（3）高级应用子系统服务器。（4）历史与趋势数据库。（5）组态与管理服务器。通信处理器（前端，又称FEP）SCADA系统从站结构SCADA从站技术概要数据采集与远东控制功能的完成——RTU和IEDIED：IntelligentElectronicDevices从站控制器——PLC从站的时钟功能。从站功能：测量、状态监视、...
