UML建模案例分析VIP免费

UML建模案例分析_第1页
1/46

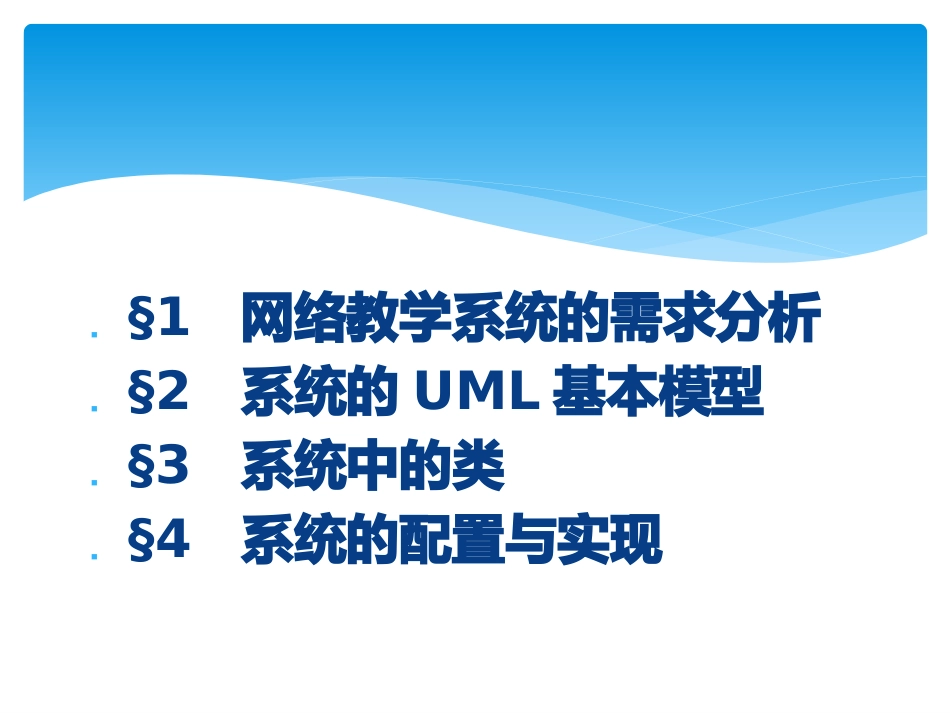

UML建模案例分析_第2页
2/46

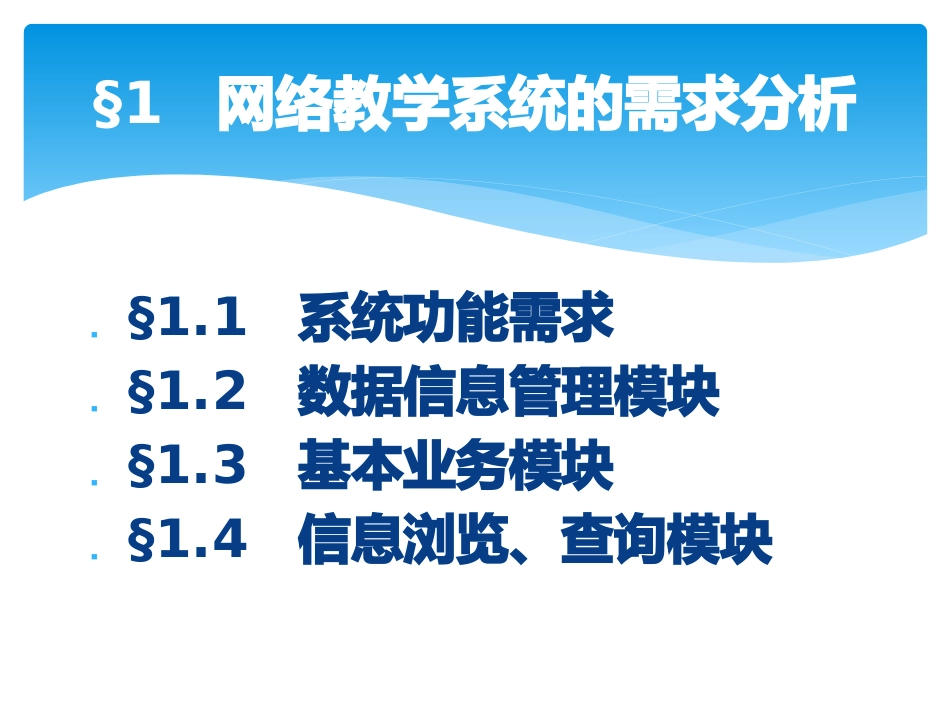

UML建模案例分析_第3页
3/46
UML建模案例分析-网络教学系统UML建模§1网络教学系统的需求分析§2系统的UML基本模型§3系统中的类§4系统的配置与实现§1.1系统功能需求§1.2数据信息管理模块§1.3基本业务模块§1.4信息浏览、查询模块§1网络教学系统的需求分析系统的功能需求主要包括以下几个方面:①学生可以登录网站浏览信息、查找信息和下载文件。②教师可以登录网站输入课程简介、上传课件文件、发布消息、修改和更新消息。③系统管理员可以对页面维护以及批准用户的注册申请。§1.1系统功能需求系统主要包括以下几个模块:①数据库管理模块②基本业务模块③信息浏览、查询模块§1.1系统功能需求功能需求模块数据库管理模块基本业务模块信息浏览查询模块数据信息管理模块包含的功能:①教师信息管理②课程简介信息管理③文件上传信息的管理§1.2数据信息管理模块数据信息模块教师信息管理课程简介信息管理文件上传信息管理基本业务模块包含的功能:①文件上传②文件下载③消息发布④消息修改和更新⑤页面维护⑥用户注册批准§1.3基本业务模块基本业务模块文件上传消息修改和更新页面维护文件下载消息发布用户批准注册信息浏览、查询模块主要用于网页上信息的浏览、搜索,包括:①网页信息浏览②文章信息搜索§1.4信息浏览、查询模块信息浏览查询模块网页信息浏览文章信息搜索§2.1建立UML初始模型§2.2系统的用例图§2.3系统的时序图§2.4系统的协作图§2.5系统的状态图§2.6系统的活动图§2系统的UML基本模型创建用例图之前首先需要确定参与者。系统中的参与者主要有三类:①教师②学生③系统管理员§2.2系统的用例图1.系统用户参与的总的用例图2.学生参与的用例图3.教师参与的用例图4.系统管理员参与的用例图§2.2系统的用例图1.系统用户参与的总的用例图2.学生参与的用例图3.教师参与的用例图4.系统管理员参与的用例图1.系统管理人员管理网站的时序图2.用户登录系统的时序图3.学生下载文件的时序图§2.3系统的时序图1.系统管理人员管理网站的时序图:Administratormanage:ManageInterfacetheDatabase:DatabasethePage:Page1:Login()2:Add_or_delete_Article4:success3:show()5:UpdateCAI()6:show()7:success8:Add_or_delete_User9:Notify()10:success2.用户登录系统的时序图:UsertheServer:ServertheDatabase:DatabasetheLogFace:LoginInterface1:Input(String,int)2:send(String,int)3:Query_and_Validate()4:feedBack()5:Return6:ShowInformation()3.学生下载文件的时序图:StudenttheServer:ServertheDatabase:DatabasetheDownLoadPage:DownLoadPage3:Identity()4:authorize1:Request2:Send(String,String)5:return6:Success(Transfer)/Fail(Error)1.用户登录系统的协作图2.学生下载文件的协作图§2.4系统的协作图1.用户登录系统的协作图:UsertheServer:ServertheDatabase:DatabasetheLoginInter:LoginInterface1:Input(Sring,int)6:showInformation()2:Send(String,int)5:return3:Query_and_Validate()4:feedBack()2.学生下载文件的协作图:StudenttheDownLoadPage:DownLoadPagetheServer:ServertheDatabase:Database1:Request6:ShowSatus()2:Request(String,String)5:Return3:Identity()4:Return§2.5系统的状态图HomePageCertifyUpLoadApplyPageAuthorizePageStoringFilesSuccessPageOldPageNewPageInputURLInputLoginInfoUpLoadRequestAdministratorLoginPassNotPassErrorSuccess1.用户登录系统的活动图2.教师上传课件的活动图3.系统管理员进行网站维护的活动图§2.6系统的活动图1.用户登录系统的活动图InputURLInputLoginInfomationShowHomePagePress"OK"ButtonShowSuccessPageCertifyUserInfoSuccessFailure:DatabaseWebSiteUser2.教师上传课件的活动图ApplyFileUpLoadCertifySizeAndOtherAspactStoreFileUpdatePageDeleteFileAdministratorAuthorizePassNotPassErrorOK:Administrator:WebSite:Teacher3.系统管理员进行网站维护的活动图LoginProcessCAIUpdateInformationModifyPageNewSwimlane2NewSwimlane1.类图的生成2...
