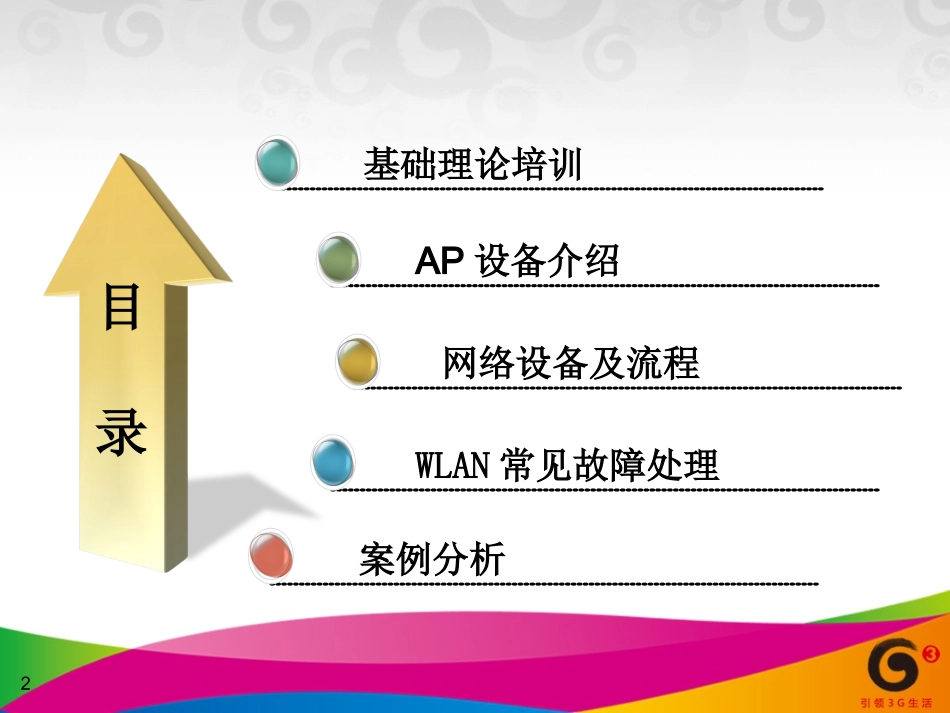

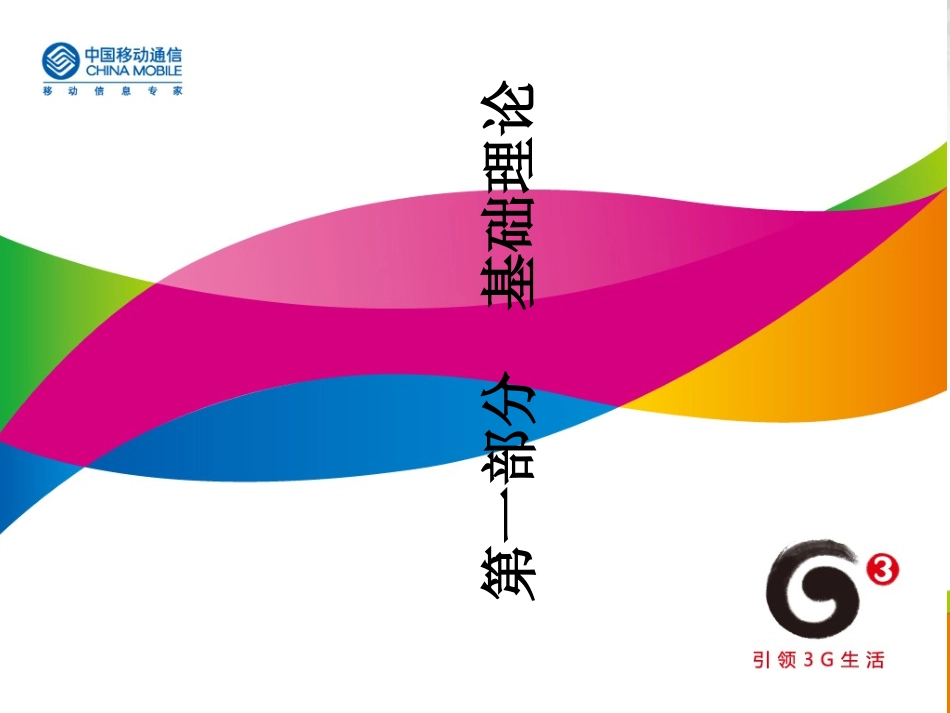

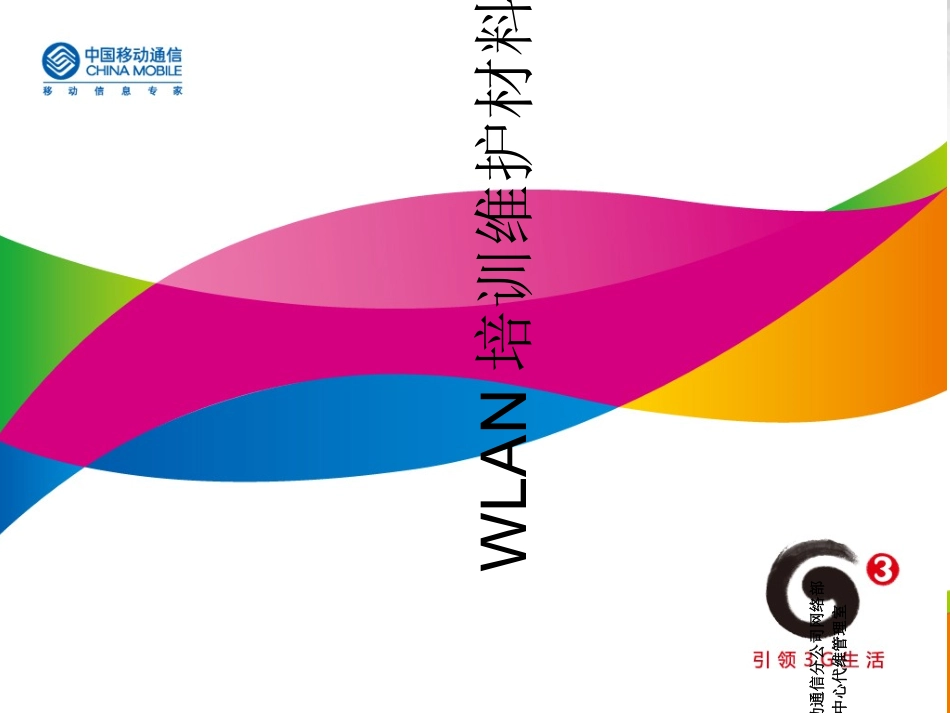

WLAN操作维护培训教材鄂尔多斯网络部运维中心代维综合管理室WLAN培训维护材料鄂尔多斯移动通信分公司网络部综合运维中心代维管理室2案例分析基础理论培训AP设备介绍网络设备及流程WLAN常见故障处理目录第一部分基础理论培训第一部分基础理论无线局域网络(WirelessLocalAreaNetworks；WLAN)是相当便利的数据传输系统，它利用射频的技术，取代旧式碍手碍脚的双绞铜线所构成的局域网络，使得无线局域网络能利用简单的存取架构让用户透过它，达到“信息随身化、便利走天下”的理想境界。无线局域网WLAN网络的基本组成一个运营级WLAN网络的基本组成用户终端：WLAN网卡、WLAN手机等射频相关系统：天线、室分系统等无线接入硬件系统：AP\AC1.WLAN网络就是通过AP无线设备将用户终端接入互联网的接入网络。2.WLAN网络分为瘦（会聚型或集中型）及胖（独立型）两类。胖AP架构中，AP完成了所有无线接入点的工作。瘦AP架构中，AP的一部分功能剥离到了AC上，由一个AC对多台AP进行集中控制。这是当前运营商招标的主要模式。3.在胖AP架构中，AC指的的是BAS功能。在瘦AP架构中，AC有可能是独立的无线接入控制器（电信），也有可能是指无线接入控制器+BAS功能（移动）无线数据设备：路由器、交换机除硬件设备外，还会涉及到支撑系统A.网管：又区分为OMC网管（只管理自己的AC\AP)和WLAN综合网管B.WLAN认证计费系统：有可能单建，也有可能和城域网计费系统合建C.AS：对WAPI进行证书鉴别，目前主要是电信有可能采用。无线网络及有线网络区别无线局域网（WirelessLocalAreaNetworks，简称WLAN）WLAN是利用无线射频技术实现快速接入以太网的技术。是一种相当便利的数据传输系统，它利用射频(RadioFrequency；RF)的技术，取代传统的双绞铜线所构成的局域网络，使得无线局域网络能利用简单的存取架构，让用户通过它达到信息随身化的理想境界。无线局域网是固定局域网的一种延伸。没有线缆限制的网络连接。对用户来说是完全透明的，与有线局域网一样。802.11n与802.11g区别1、802.11n可以将WLAN的传输速率由目前802.11a及802.11g提供的54Mbps、108Mbps，提供到300Mbps甚至高达600Mbps。提高了无线传输质量，也使传输速率得到极大提升。在覆盖范围方面，802.11n采用智能天线技术，通过多组独立天线组成的天线阵列，可以动态调整波束，保证让WLAN用户接收到稳定的信号，并可以减少其它信号的干扰，使WLAN移动性极大提高。在兼容性方面，802.11n采用了一种软件无线电技术，它是一个完全可编程的硬件平台，使得不同系统的基站和终端都可以通过这一平台的不同软件实现互通和兼容。2、802.11g标准描述的速率为54Mbps，此为物理层传输速率，而实际可获得的吞吐量为20-24Mbps。输出功率为100mW（毫瓦）的802.11b/g产品覆盖距离理论值为100m，实际覆盖距离更依赖于现实环境。瘦AP架构下数据转发方式集中数据转发AP和AC间通过专用的数据隧道进行数据转发，AP和AC间的数据隧道中为二层数据。采用此模式时，所有用户数据都要通过AC进行转发。此种方式下，用户数据流向容易控制，适合运营商的组网架构。而且由于采用隧道技术，对用户IP分配可以更加灵活。本地数据转发AC只对AP进行管理和控制，并不发起和AP的隧道连接，所有的用户数据通过本地网络转发。此种方式下，本地用户数据交换无需通过AC进行集中交换，减少了网络流量迂回，更适合本地数据交换量大的企业网使用。智能转发AC可以根据某种条件来决定数据采用集中转发还是本地转发模式。采用用户名及密码认证的WEB认证流程①建立OPEN无线连接②用户打开浏览器，访问互联网，AC将用户强制定向到接入门户,用户输入用户名和密码，③验证用户密码、查询用户信息,返回最大时长④CHALLENGE及传送账号⑤根据用户名和密码信息进行相应的网络接入授权⑥门户页面认证结果⑦用户接入网络，开始使用⑧开始计费⑨用户关掉浏览器的计时窗口或断线。⑩停止计费Internet认证网AAA认证服务器外置Portal服务器WAPIAP用户可以正常上网•OPEN•①•⑤•②•③•⑧•⑦•⑨•④•⑥•⑩二、AP设备介绍第二部分AP设备介绍12华为/华三AP产品分类华为AP设备...
