电柜铜排设计布局

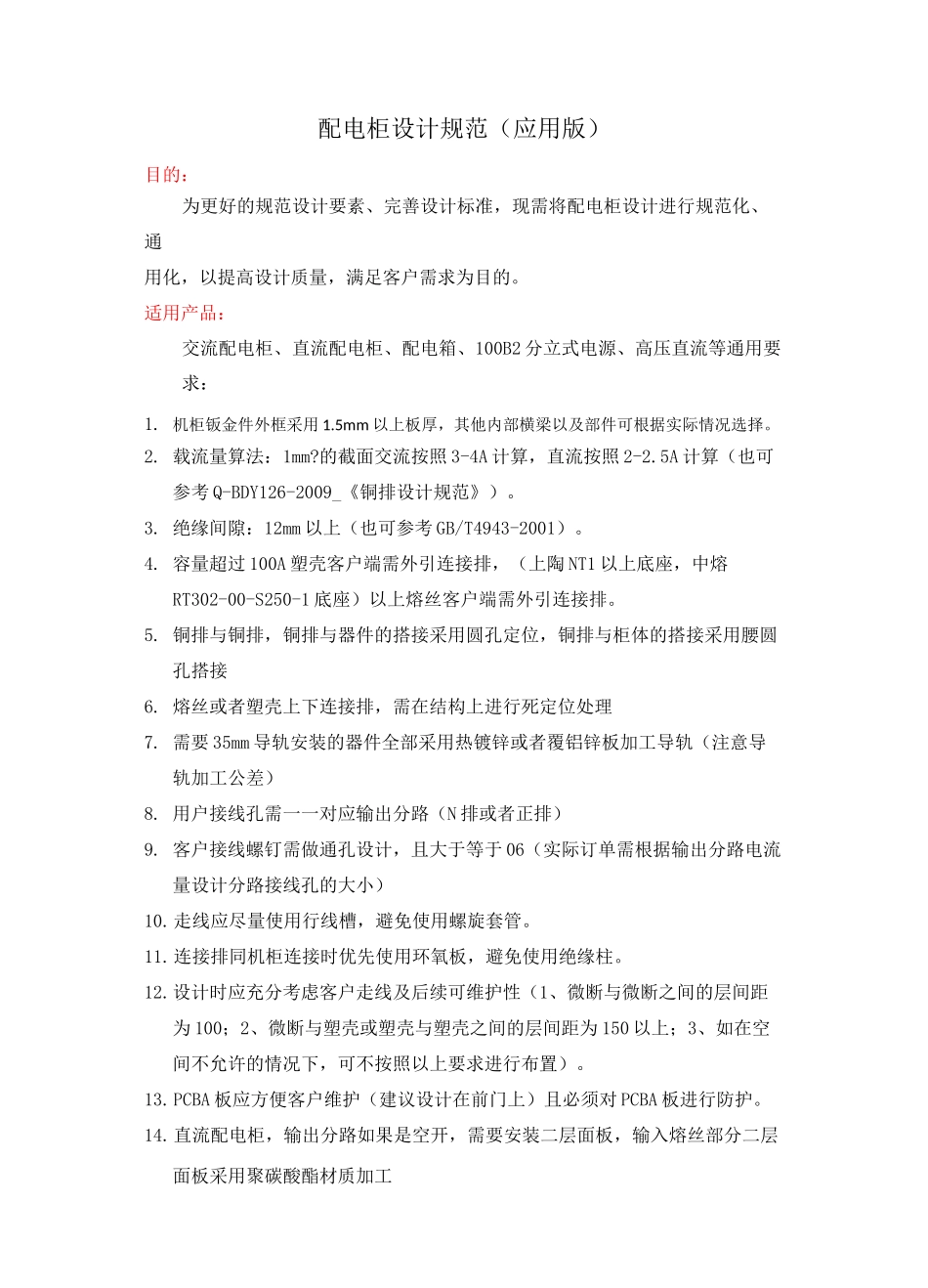

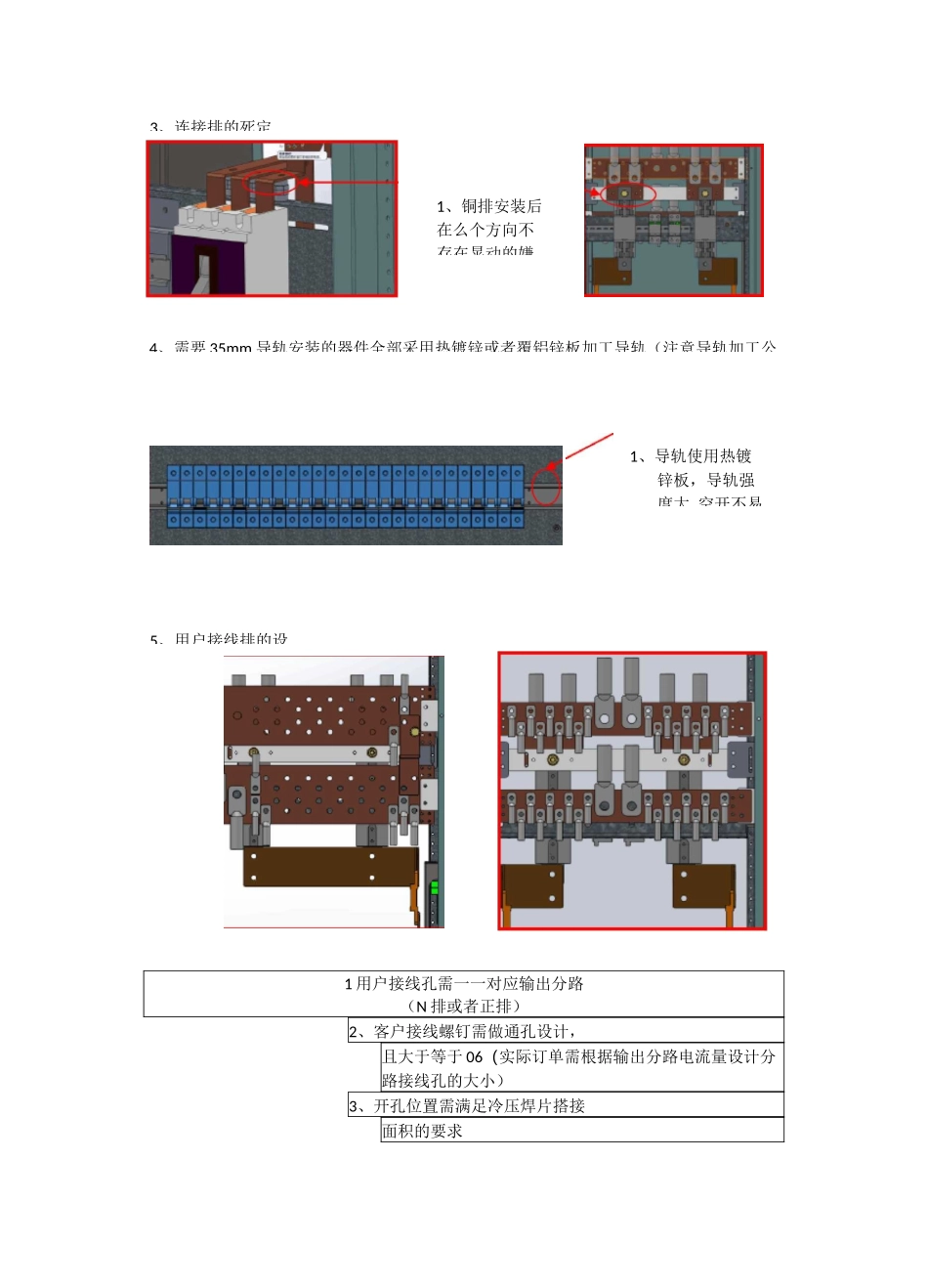

配电柜设计规范（应用版）目的：为更好的规范设计要素、完善设计标准，现需将配电柜设计进行规范化、通用化，以提高设计质量，满足客户需求为目的。适用产品：交流配电柜、直流配电柜、配电箱、100B2 分立式电源、高压直流等通用要求：1. 机柜钣金件外框采用 1.5mm 以上板厚，其他内部横梁以及部件可根据实际情况选择。2. 载流量算法：1mm?的截面交流按照 3-4A 计算，直流按照 2-2.5A 计算（也可参考 Q-BDY126-2009_《铜排设计规范》）。3. 绝缘间隙：12mm 以上（也可参考 GB/T4943-2001）。4. 容量超过 100A 塑壳客户端需外引连接排，（上陶 NT1 以上底座，中熔RT302-00-S250-1 底座）以上熔丝客户端需外引连接排。5. 铜排与铜排，铜排与器件的搭接采用圆孔定位，铜排与柜体的搭接采用腰圆孔搭接6. 熔丝或者塑壳上下连接排，需在结构上进行死定位处理7. 需要 35mm 导轨安装的器件全部采用热镀锌或者覆铝锌板加工导轨（注意导轨加工公差）8. 用户接线孔需一一对应输出分路（N 排或者正排）9. 客户接线螺钉需做通孔设计，且大于等于 06（实际订单需根据输出分路电流量设计分路接线孔的大小）10.走线应尽量使用行线槽，避免使用螺旋套管。11.连接排同机柜连接时优先使用环氧板，避免使用绝缘柱。12.设计时应充分考虑客户走线及后续可维护性（1、微断与微断之间的层间距为 100；2、微断与塑壳或塑壳与塑壳之间的层间距为 150 以上；3、如在空间不允许的情况下，可不按照以上要求进行布置）。13.PCBA 板应方便客户维护（建议设计在前门上）且必须对 PCBA 板进行防护。14.直流配电柜，输出分路如果是空开，需要安装二层面板，输入熔丝部分二层面板采用聚碳酸酯材质加工15. 门锁应避免使用锁拉杆样式，以简单实用为主。16. 控制器显示面板以及其他显示器件需在 1.6m 的高度，方便用户观看。17. 指示灯以及按钮需在显示器件 200m 左右（针对不同订单可适当调节）18. 顶框采用海绵或者毛刷做标准配置19. 所有钣金件以及铜排需进行 R 角处理20. 面板以及内部横梁散件发货设计过程中订单的实际应用1.交流输入客户端连接排（容量 100A 以上使用）1、正常使用 100A 以下各品牌的塑壳，上下接线口浅且窄，不适合铜排的搭接以及铜排的加工，建议在正常情况下可以不使用铜排连接1、铜排与铜排或者铜排与器件的搭接米用圆孔固定（载流量问题）2、铜排与柜体之间的搭接使用腰圆孔固定（公差问题）2、铜排固定要1...
