桩机安拆技术交底

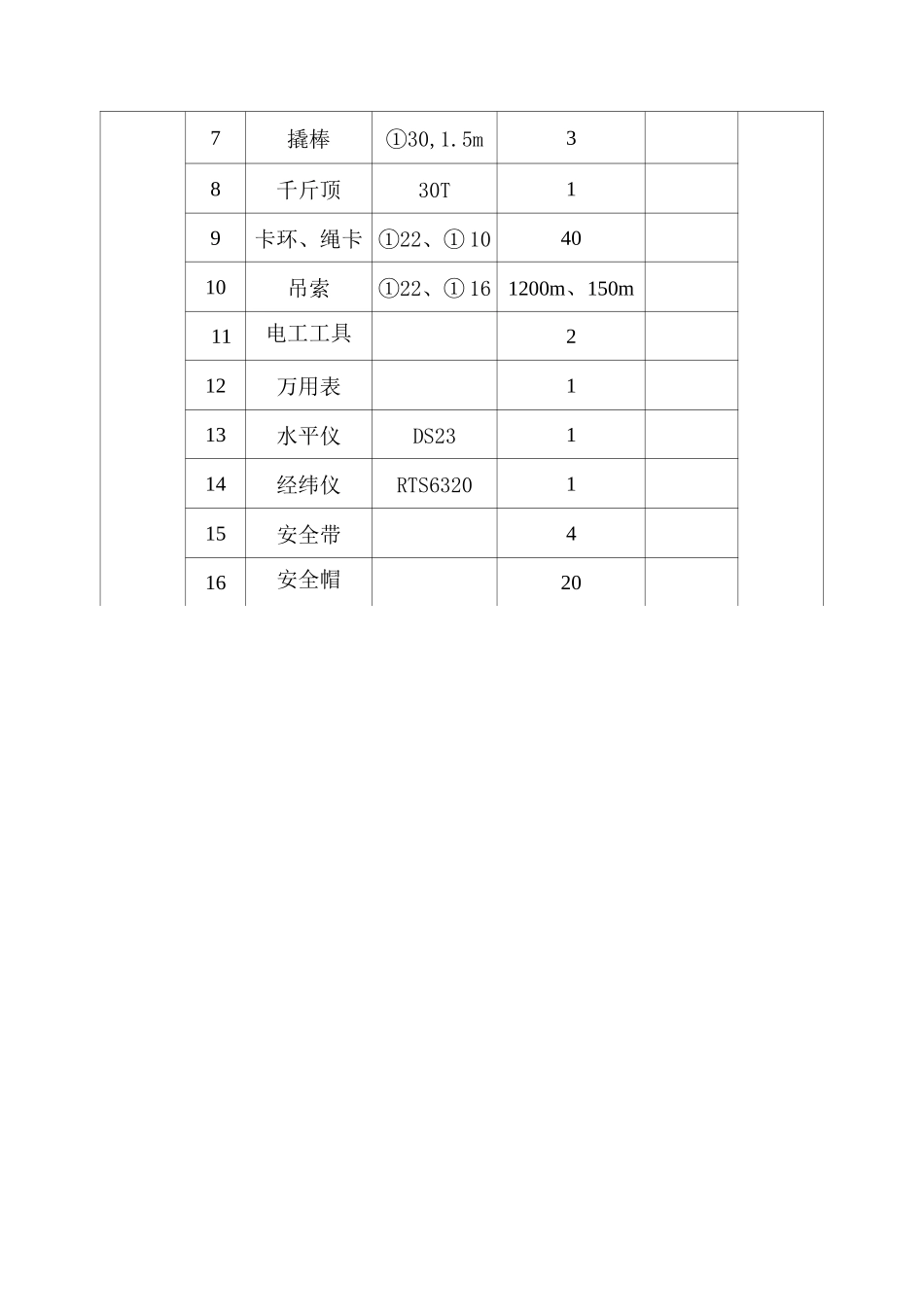

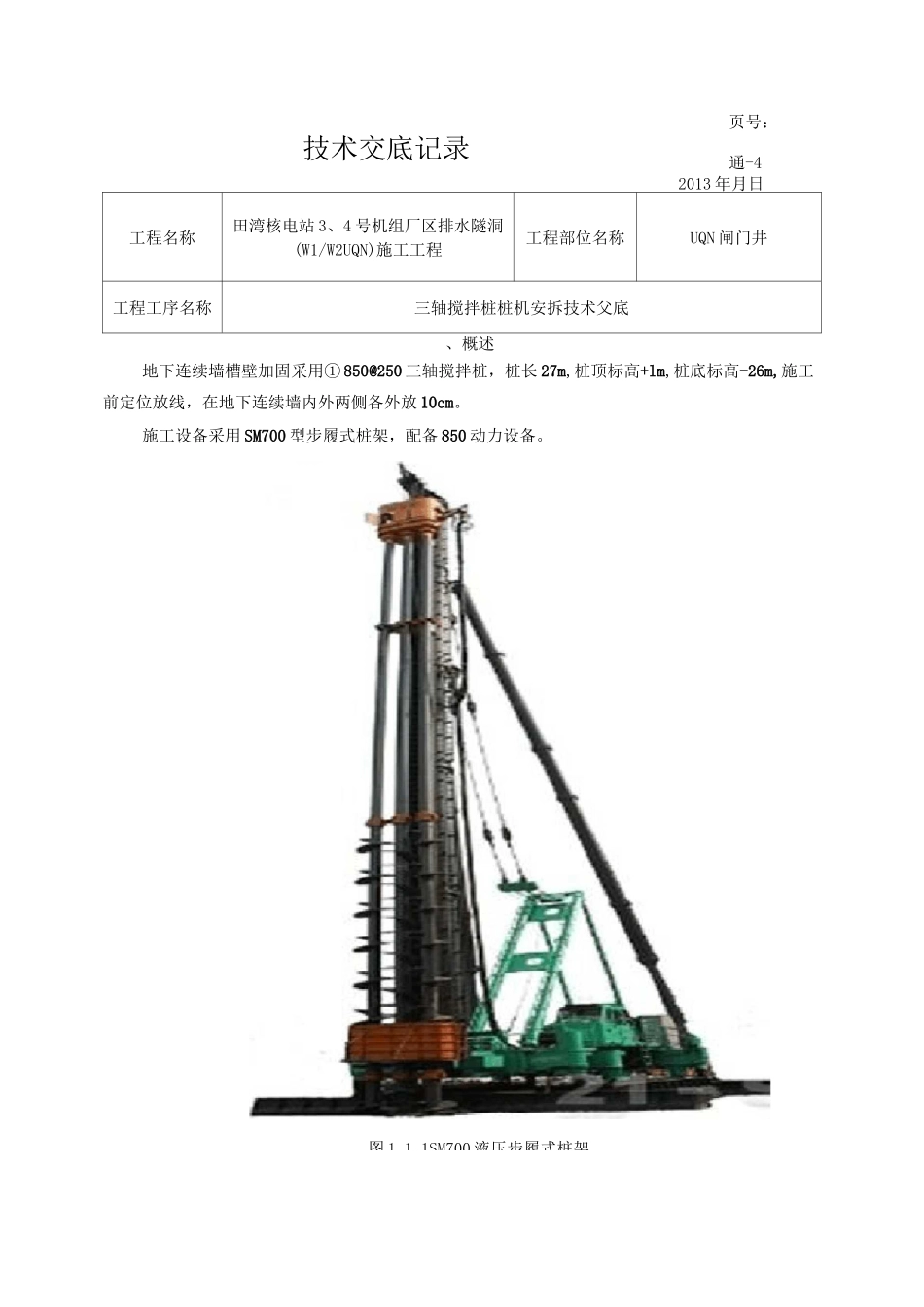

2013 年月日工程名称田湾核电站 3、4 号机组厂区排水隧洞(W1/W2UQN)施工工程工程部位名称UQN 闸门井工程工序名称三轴搅拌桩桩机安拆技术父底、概述地下连续墙槽壁加固采用① 850@250 三轴搅拌桩，桩长 27m,桩顶标高+lm,桩底标高-26m,施工前定位放线，在地下连续墙内外两侧各外放 10cm。施工设备采用 SM700 型步履式桩架，配备 850 动力设备。图 1.1-1SM700 液压步履式桩架技术交底记录页号：通-4表 1.1-1SM700 液压步履式桩架参数表痕压巻掘秋:加 H 民牯忏-吊幅里遇谊力(kN>68mas(mAmin)0-32爾朝径Cm)姬cm)2S&平台服角度(■>±10(rr^uln)<4.5(mm)31DD(mfrnin)它 7(mm)eooor(mm)3t«[mm)罠厦(mm)64W(nfxn}17OT删 1■舉:与平右聽抿方式(Wps}sfl-l(kw)45蚯就返力(MP3)锻城果氏删方式芋就最屯气翎打赃証£»fl)M3D二、施工准备1、起重机、运输设备、工具、索具、调试仪器及防护用品配备序号名称规格型号数量备注1起重机25T12载重汽车3活络扳手42#34专用扳手35梅花扳手36#、42#86大锤1kg、5kg27撬棒①30,1.5m38千斤顶30T19卡环、绳卡 ①22、① 104010吊索①22、① 161200m、150m11电工工具212万用表113水平仪DS23114经纬仪RTS6320115安全带416安全帽202、特种作业人员必须持证上岗，并报 CNPE 备案。3、桩机设备进行检测，检定合格后报 CNPE 备案。4、计量器具需满足现场施工需求，并上报监理单位审核备案。5、桩机安装前由龙于专职施工人员负责清点、检查，并做好保养，检查情况填入上表。6、清理场地内障碍物，使其保持场地平整；做好水电接引工作，确保施工现场水通、电通、道路畅通。7、现场配备足够的管理和现场作业人员，特殊工种的配置数量必须满足现场施工需求。8、为保证施工机械运行的可靠性，加强对设备的维修保养，各种机械配件和易损件配备充足，落实定期检查制度，保证设备运行状态良好。9、在组装前，应首先核对设备的各部位安全性能是否合格，然后对辅助机械和主机的各部件，钢丝绳、安全装置等进行全面的检查，主机和辅助机械的操作人员必须持有效的证件。10、安装时，主机应停放在坚实且铺垫钢板或路基箱的地面上，组装前将起重机履带顶向外侧使履带的间距呈最大状态。11、在拆装过程中，如果发现特殊情况应及时向机管员报告，然后由机械工程师实施变更。三、SM700 型步履式桩架安拆方案SM700 型步履式桩架进入现场时，现场配备一辆 25T 汽车吊作为辅助机械，安装场地具备足够容积范围，并在周围设定...
