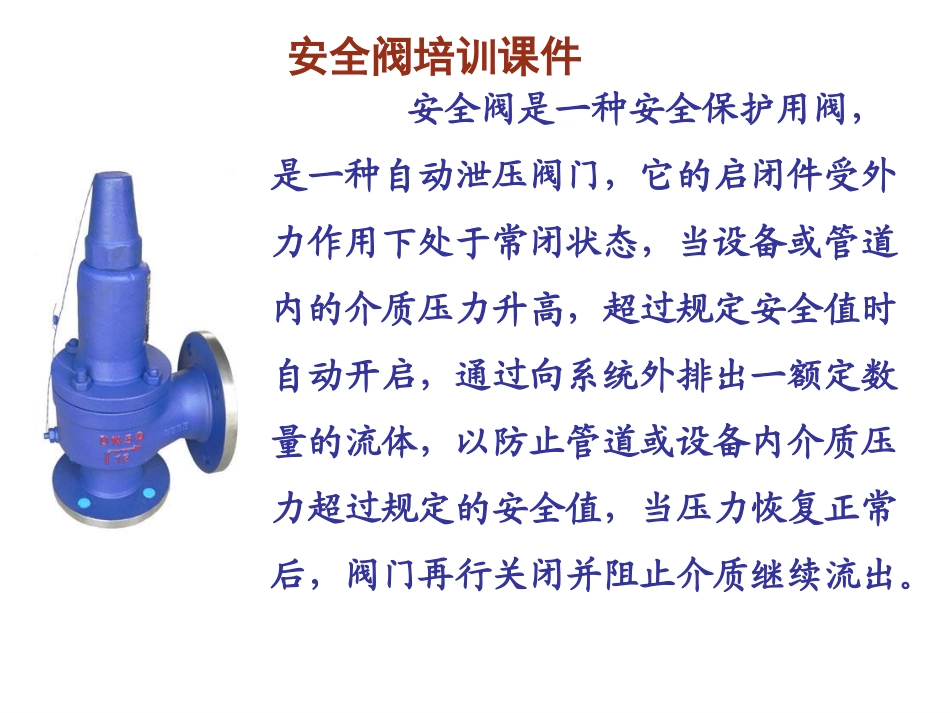

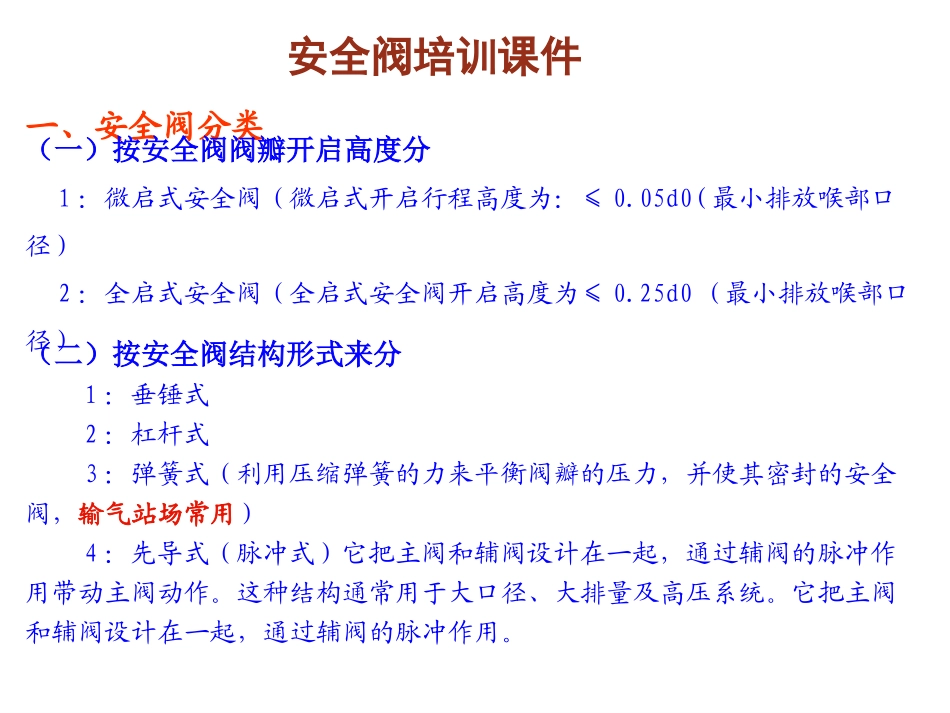

安全阀培训安全阀培训课件课件安全阀培训安全阀培训课件课件安全阀是一种安全保护用阀，是一种自动泄压阀门，它的启闭件受外力作用下处于常闭状态，当设备或管道内的介质压力升高，超过规定安全值时自动开启，通过向系统外排出一额定数量的流体，以防止管道或设备内介质压力超过规定的安全值，当压力恢复正常后，阀门再行关闭并阻止介质继续流出。安全阀培训课件一、安全阀分类（一）按安全阀阀瓣开启高度分1：微启式安全阀（微启式开启行程高度为：≤0.05d0(最小排放喉部口径)2：全启式安全阀（全启式安全阀开启高度为≤0.25d0（最小排放喉部口径）（二）按安全阀结构形式来分1：垂锤式2：杠杆式3：弹簧式（利用压缩弹簧的力来平衡阀瓣的压力，并使其密封的安全阀，输气站场常用）4：先导式（脉冲式）它把主阀和辅阀设计在一起，通过辅阀的脉冲作用带动主阀动作。这种结构通常用于大口径、大排量及高压系统。它把主阀和辅阀设计在一起，通过辅阀的脉冲作用。安全阀培训课件一、安全阀分类（三）按阀体构造来分1：封闭式安全阀（封闭式安全阀即排除的介质不外泄，全部沿着出口排泄到指定地点，一般用在有毒和腐蚀性介质中。）2：不封闭式安全阀（对于空气和蒸汽用安全阀，多采用不封闭式安阀。）（四）按使用介质分1：蒸汽用安全阀（通常以A48Y型为代表）2：空气及其他气体用安全阀（通常以A42Y型为代表）3：液体用安全阀（通常以A41H型为代表）安全阀培训课件一、安全阀分类（五）按公称压力分1：低压安全阀：公称压力PN≤1.6Mpa的安全阀2：中压安全阀：公称压力PN2.5－6.4Mpa的安全阀3：高压安全阀：公称压力PN10.0－80.0Mpa的安全阀4：超高压安全阀：公称压力PN〉100Mpa的安全阀（六）按适用温度分1：超低温安全阀：t≤－100℃的安全阀2：低温安全阀：－100℃<－40℃的安全阀。3：常温安全阀：－40℃450℃的安全阀安全阀培训课件一、安全阀分类（七）按连接方式分1：法兰接连安全阀。安全阀进口和管道连接法兰形式，出口形式灵活。2：螺纹接连安全阀。安全阀进口和管道连接螺纹，出口形式灵活。3：焊接接连安全阀。安全阀进口和管道连接螺纹，出口形式灵活。（八）按作用原理分类1：直接作用式安全阀。直接依靠介质压力产生的作用力来克服作用在阀瓣上的机械载荷使阀门开启的安全阀。2：先导式安全阀。由主阀和导阀组成，主要依靠从导阀排出的介质来驱动或控制的安全阀。3：带补充载荷式安全法。在进口压力达到开启压力前始终保持有一增强密封的附加力，该附加力在达到阀门开启压力时可靠释放的安全阀。安全阀培训课件一、安全阀分类（九）按密封副的分类1：硬质合金对硬质合金密封副。适用于高温高压的场合，尤其是高温高压的过热蒸汽。2：2Cr13对2Cr13r密封副。使用于一般场合下的饱和蒸汽和过热蒸汽，或温度低于450℃其他介质的容器或管道上。3：阀座密封面为2Cr13，阀瓣密封面为硬质合金。使用于高压蒸汽及流速比较大、易对密封面造成冲刷的其它介质。4：阀座密封面为合金钢，阀瓣密封面为聚四氟乙烯。适用于石油或天然气介质，密封要求严格，但工作温度低于150℃的场合。5：密封副为奥氏体不锈钢。这种安全阀的阀体，阀盖多为奥氏体不锈钢，应用于介质中含有酸、碱等腐蚀性成分的场合。安全阀培训课件一、安全阀分类（十）有无背压平衡机构分类1：背压平衡式安全阀。利用波纹管、活塞或膜片等平衡背压作用的原件，使阀门开高前背压对阀瓣上下两侧的作用相互平衡的安全阀。2：常规式安全法。不带背压平衡原件的安全阀。安全阀培训课件二、弹簧式安全阀工作原理及结构组成工作原理：弹簧力大于介质作用于阀芯的正常压力（事先选定的压力值），阀芯处于关闭状态，当罐内介质压力超过允许压力时，弹簧受到压缩，使阀芯离开阀座，阀门自动开启，介质从中泄出、减压；当压力回到正常值时，弹簧压力又将阀芯推向阀座，阀门自动关闭。安全阀类的作用是防止管路或装置中的介质压力超过规定数值，从而达到安全保护的目的。安全阀培训课件二、弹簧式安全阀工作原理及结构组成结构组成：阀体、阀座、密封面、...
