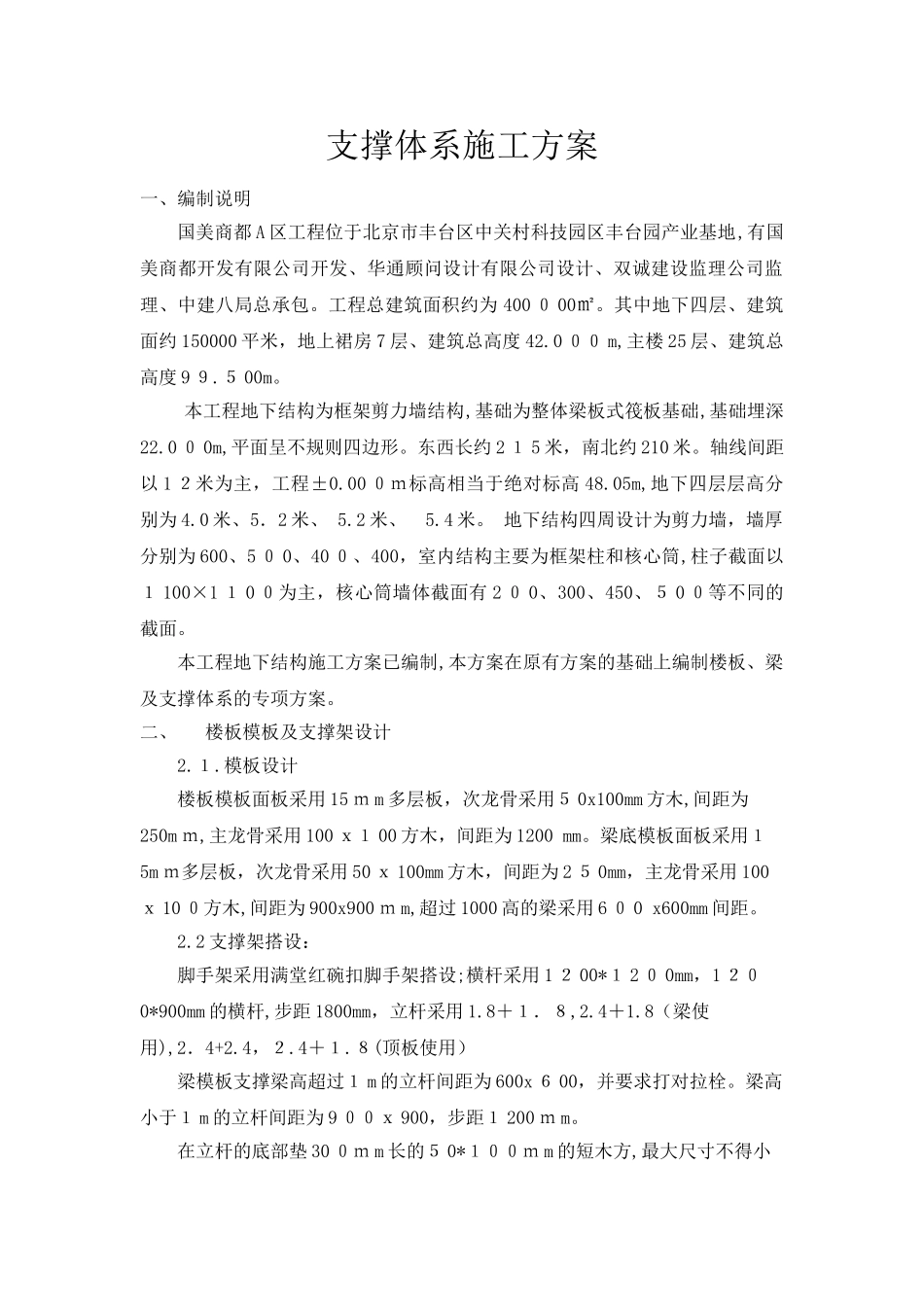

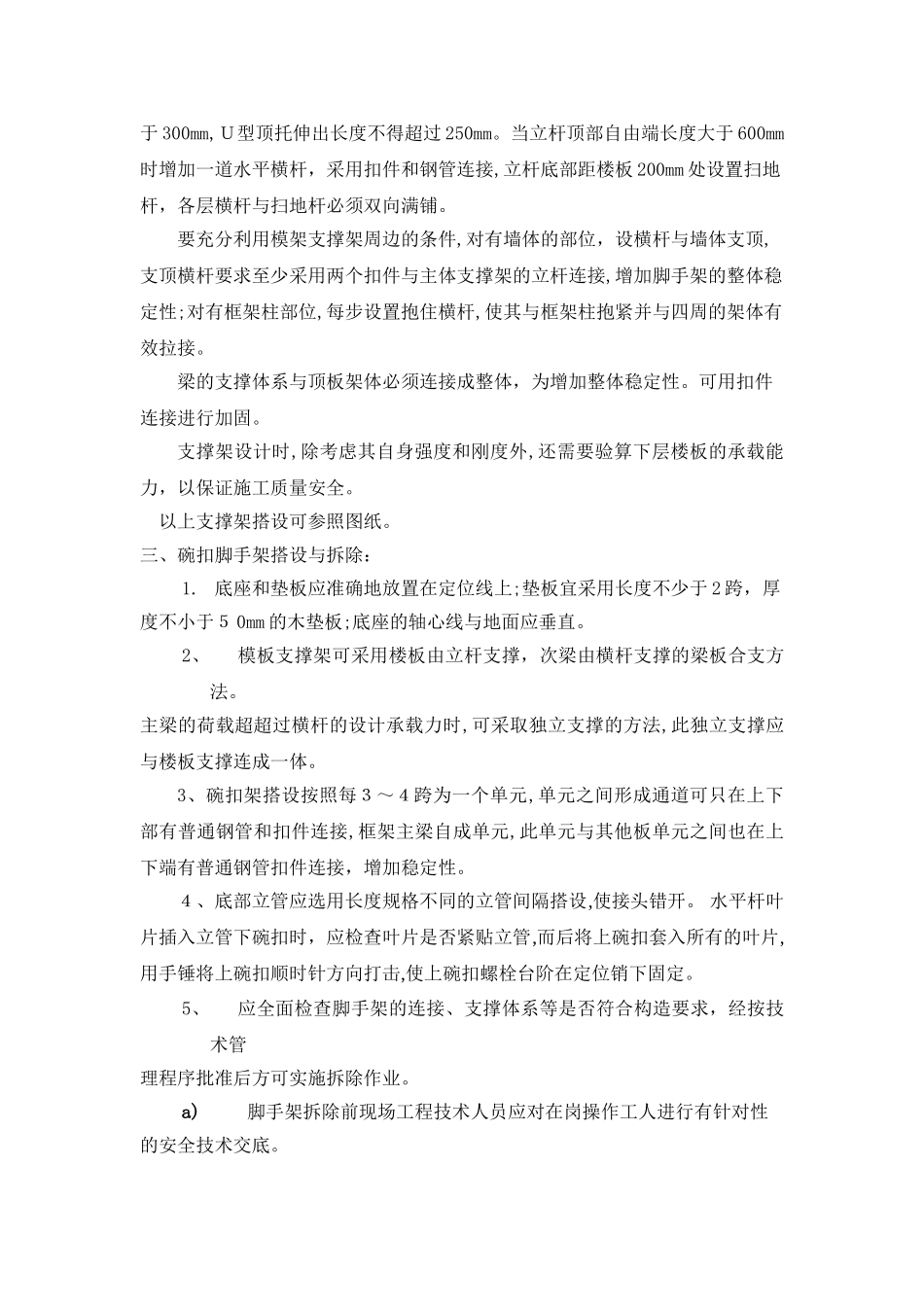

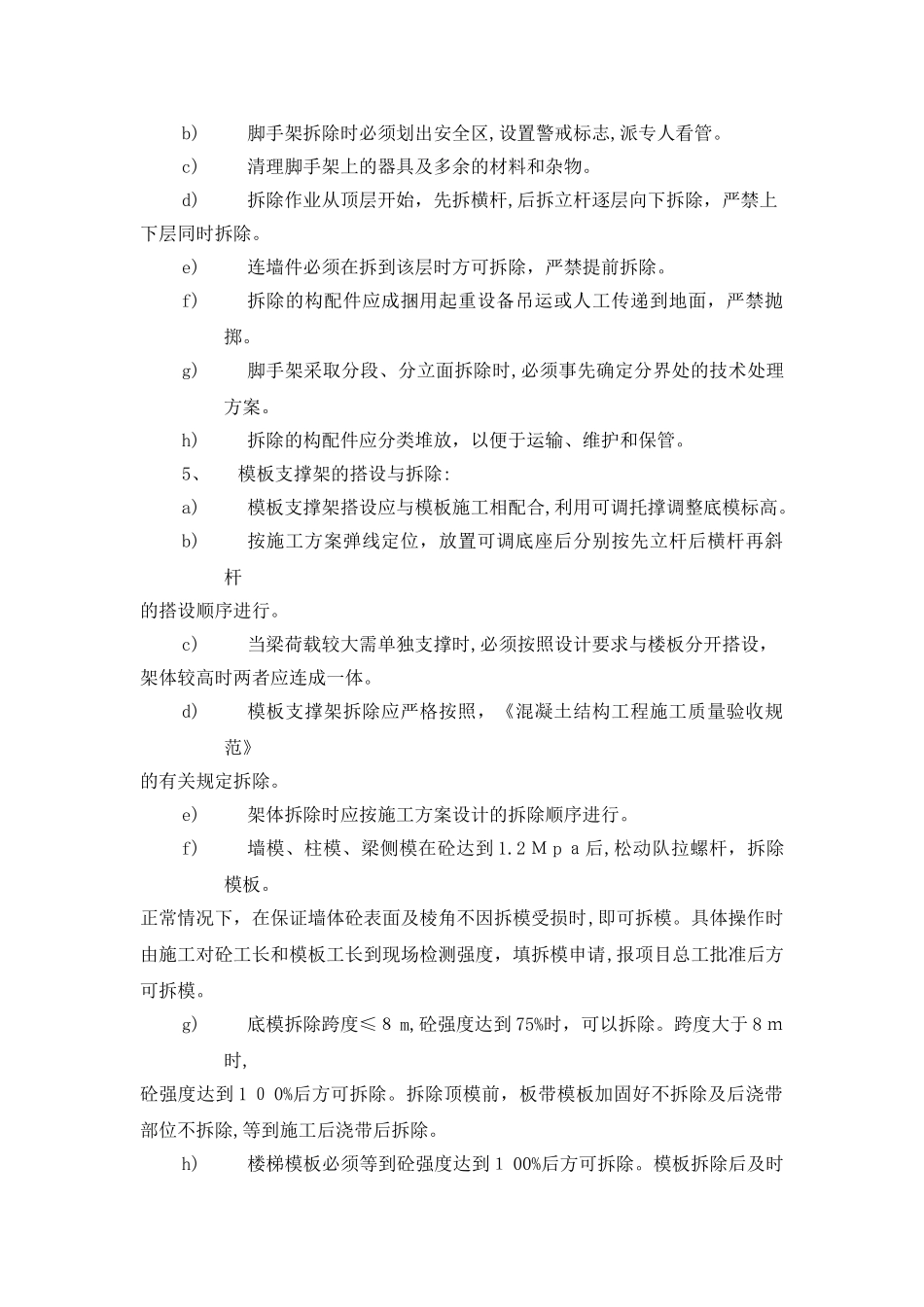

支撑体系施工方案一、编制说明国美商都A区工程位于北京市丰台区中关村科技园区丰台园产业基地,有国美商都开发有限公司开发、华通顾问设计有限公司设计、双诚建设监理公司监理、中建八局总承包。工程总建筑面积约为400０00㎡。其中地下四层、建筑面约150000平米，地上裙房7层、建筑总高度42.0００m,主楼25层、建筑总高度9９.５00m。本工程地下结构为框架剪力墙结构,基础为整体梁板式筏板基础,基础埋深22.0０0m,平面呈不规则四边形。东西长约2１5米，南北约210米。轴线间距以1２米为主，工程±0.00０ｍ标高相当于绝对标高48.05m,地下四层层高分别为4.0米、5．2米、5.2米、5.4米。地下结构四周设计为剪力墙，墙厚分别为600、5０0、40０、400，室内结构主要为框架柱和核心筒,柱子截面以１100×1１0０为主，核心筒墙体截面有2０0、300、450、５0０等不同的截面。本工程地下结构施工方案已编制,本方案在原有方案的基础上编制楼板、梁及支撑体系的专项方案。二、楼板模板及支撑架设计2.１.模板设计楼板模板面板采用15ｍm多层板，次龙骨采用５0x100mm方木,间距为250mｍ,主龙骨采用100ｘ１00方木，间距为1200mm。梁底模板面板采用１5mｍ多层板，次龙骨采用50ｘ100mm方木，间距为2５0mm，主龙骨采用100ｘ10０方木,间距为900x900ｍm,超过1000高的梁采用6０0x600mm间距。2.2支撑架搭设：脚手架采用满堂红碗扣脚手架搭设;横杆采用1２00*１2０0mm，1２０0*900mm的横杆,步距1800mm，立杆采用1.8＋１．８,2.4＋1.8（梁使用),2．4+2.4，２.4＋１.８(顶板使用）梁模板支撑梁高超过１m的立杆间距为600x６00，并要求打对拉栓。梁高小于１m的立杆间距为9００ｘ900，步距１200ｍm。在立杆的底部垫30０ｍm长的５0*１００ｍm的短木方,最大尺寸不得小于300mm,Ｕ型顶托伸出长度不得超过250mm。当立杆顶部自由端长度大于600mm时增加一道水平横杆，采用扣件和钢管连接,立杆底部距楼板200mm处设置扫地杆，各层横杆与扫地杆必须双向满铺。要充分利用模架支撑架周边的条件,对有墙体的部位，设横杆与墙体支顶,支顶横杆要求至少采用两个扣件与主体支撑架的立杆连接,增加脚手架的整体稳定性;对有框架柱部位,每步设置抱住横杆,使其与框架柱抱紧并与四周的架体有效拉接。梁的支撑体系与顶板架体必须连接成整体，为增加整体稳定性。可用扣件连接进行加固。支撑架设计时,除考虑其自身强度和刚度外,还需要验算下层楼板的承载能力，以保证施工质量安全。以上支撑架搭设可参照图纸。三、碗扣脚手架搭设与拆除：1.底座和垫板应准确地放置在定位线上;垫板宜采用长度不少于2跨，厚度不小于５0mm的木垫板;底座的轴心线与地面应垂直。2、模板支撑架可采用楼板由立杆支撑，次梁由横杆支撑的梁板合支方法。主梁的荷载超超过横杆的设计承载力时,可采取独立支撑的方法,此独立支撑应与楼板支撑连成一体。3、碗扣架搭设按照每３～４跨为一个单元,单元之间形成通道可只在上下部有普通钢管和扣件连接,框架主梁自成单元,此单元与其他板单元之间也在上下端有普通钢管扣件连接，增加稳定性。４、底部立管应选用长度规格不同的立管间隔搭设,使接头错开。水平杆叶片插入立管下碗扣时，应检查叶片是否紧贴立管,而后将上碗扣套入所有的叶片,用手锤将上碗扣顺时针方向打击,使上碗扣螺栓台阶在定位销下固定。5、应全面检查脚手架的连接、支撑体系等是否符合构造要求，经按技术管理程序批准后方可实施拆除作业。a)脚手架拆除前现场工程技术人员应对在岗操作工人进行有针对性的安全技术交底。b)脚手架拆除时必须划出安全区,设置警戒标志,派专人看管。c)清理脚手架上的器具及多余的材料和杂物。d)拆除作业从顶层开始，先拆横杆,后拆立杆逐层向下拆除，严禁上下层同时拆除。e)连墙件必须在拆到该层时方可拆除，严禁提前拆除。f)拆除的构配件应成捆用起重设备吊运或人工传递到地面，严禁抛掷。g)脚手架采取分段、分立面拆除时,必须事先确定分界处的技术处理方案。h)拆除的构配件应分类堆放，以便于运输、维护和保管。5、模板支撑架的搭设与拆除:a)模板支撑架搭设应与模板施工相配合,利用可调托撑调整底模标高。b)按施工方案弹线定位，放置可调底座后分别...
