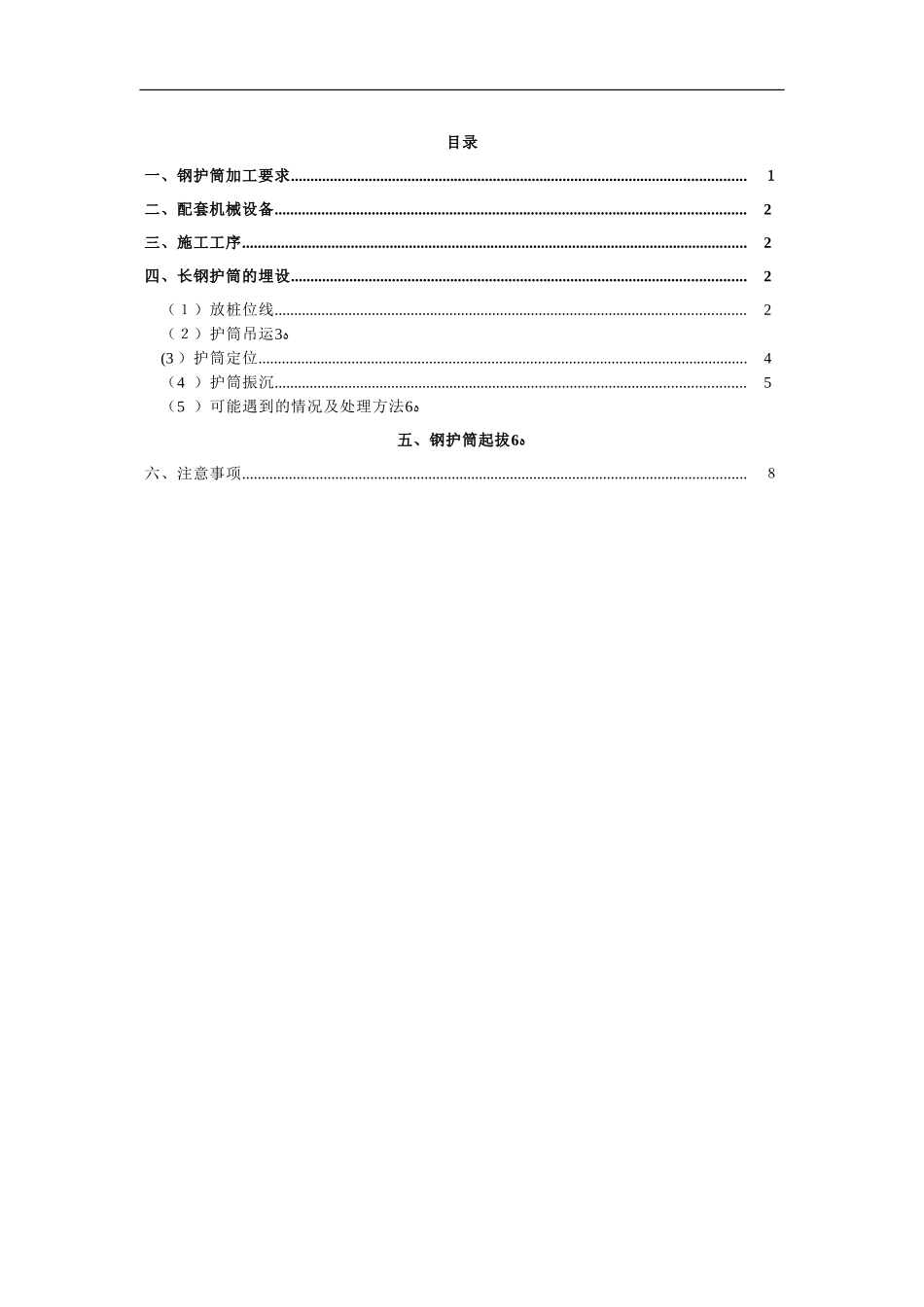

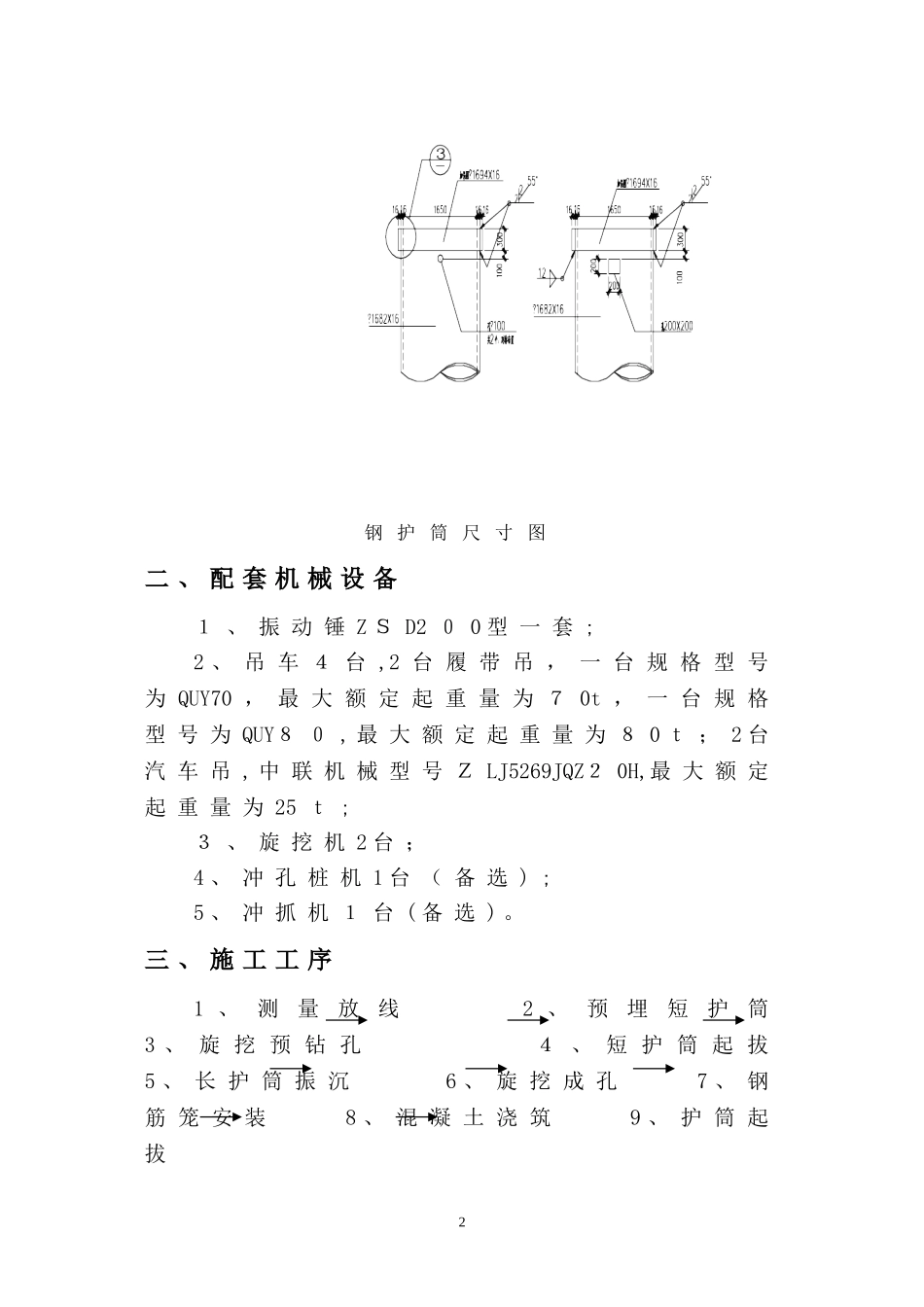

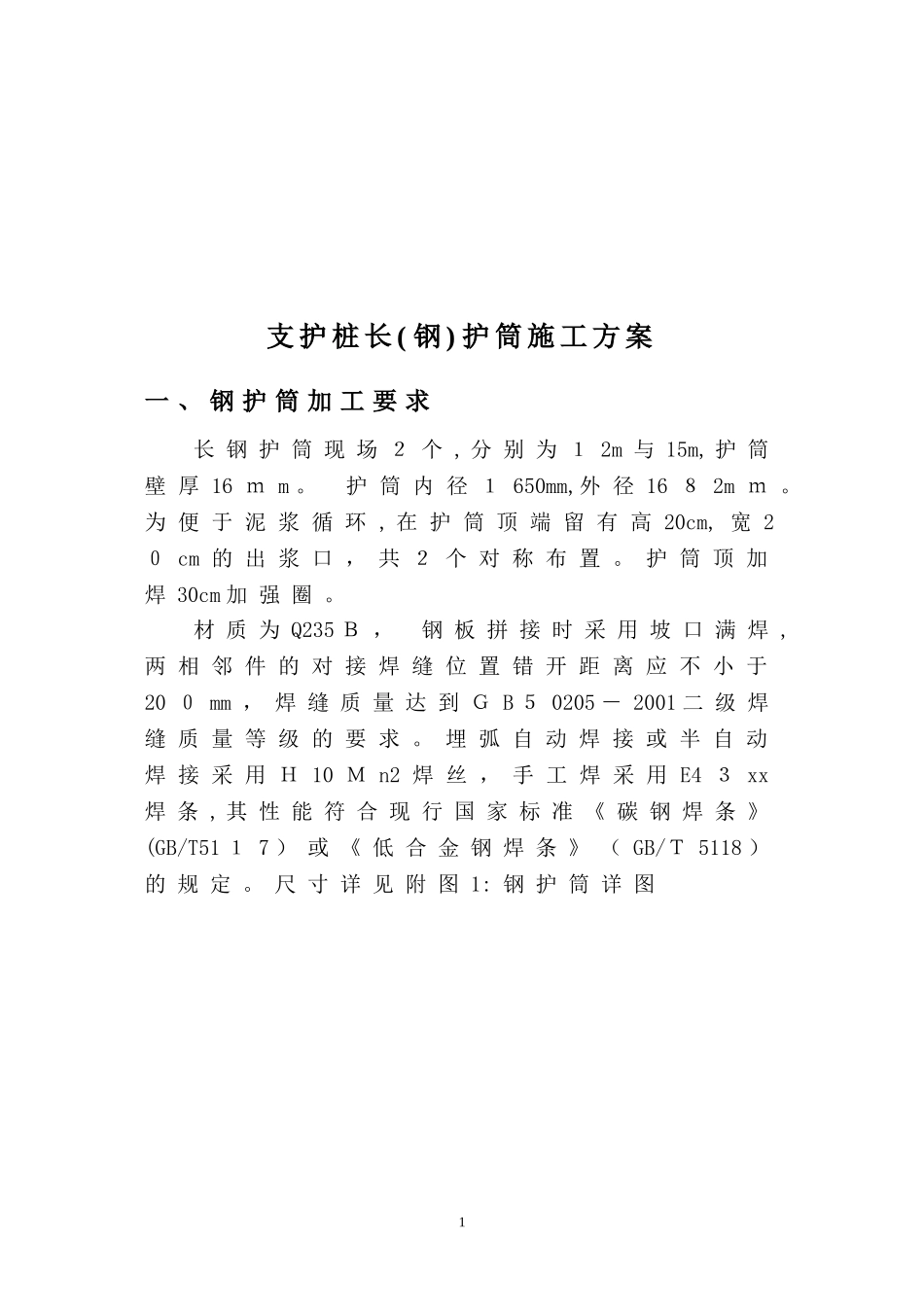

目录一、钢护筒加工要求.....................................................................................................................１二、配套机械设备.........................................................................................................................2三、施工工序..................................................................................................................................2四、长钢护筒的埋设.....................................................................................................................2（１）放桩位线.........................................................................................................................2（２）护筒吊运ﻩ3(3）护筒定位..............................................................................................................................4（4）护筒振沉.........................................................................................................................5（5）可能遇到的情况及处理方法ﻩ6五、钢护筒起拔ﻩ6六、注意事项..................................................................................................................................８支护桩长(钢)护筒施工方案一、钢护筒加工要求长钢护筒现场２个,分别为１2m与15m,护筒壁厚16ｍm。护筒内径１650mm,外径16８2mｍ。为便于泥浆循环,在护筒顶端留有高20cm,宽2０cm的出浆口，共２个对称布置。护筒顶加焊30cm加强圈。材质为Q235Ｂ，钢板拼接时采用坡口满焊,两相邻件的对接焊缝位置错开距离应不小于20０mm，焊缝质量达到ＧB５0205－2001二级焊缝质量等级的要求。埋弧自动焊接或半自动焊接采用Ｈ10Ｍn2焊丝，手工焊采用E4３xx焊条,其性能符合现行国家标准《碳钢焊条》(GB/T51１7）或《低合金钢焊条》（GB/Ｔ5118）的规定。尺寸详见附图1:钢护筒详图1钢护筒尺寸图二、配套机械设备１、振动锤ZＳD2０0型一套;2、吊车４台,2台履带吊，一台规格型号为QUY70，最大额定起重量为７0t，一台规格型号为QUY８０,最大额定起重量为８0ｔ；2台汽车吊,中联机械型号ＺLJ5269JQZ２0H,最大额定起重量为25ｔ;３、旋挖机2台；4、冲孔桩机1台（备选);5、冲抓机１台(备选)。三、施工工序1、测量放线2、预埋短护筒3、旋挖预钻孔４、短护筒起拔5、长护筒振沉6、旋挖成孔7、钢筋笼安装8、混凝土浇筑9、护筒起拔2四、长钢护筒的埋设（１）放桩位线依据设计图纸的桩位进行测量放线，使用全站仪测定桩位。在桩位点打３0０mm深的木桩,桩上标定桩位中心，并采用“十字栓桩法”作好标记，并加以保护。测量结果经自检、复检后,报请监理复核,复核无误并签字认可后,方可施工。桩定位示意图（2)护筒吊运本工程长护筒吊运工作应安全、及时和准确，结合现场场地的具体情况以及机械使用等综合考虑选用履带式起重机为主吊机，规格型号为QUＹ7０,最大额定起重量为70t。吊运前先规划吊运线路，清理吊运路线上的施工机械，用砖渣铺好路，防止淤陷。吊装前检查起吊用具和防护设施,辅助用具，吊物回转半径的范围,吊物的落点等。对吊装作业区域内的不安全环境,也要进行检查、清除或采取保护措施,如：输电线路的妨碍，高压线路的距离,主要通道,场地的平整等。起重机与架空输电导线间的安全距离应符合施工现场外电线路的安全距离要求。3利用履带式起重机配合振动锤进行吊运,要求采取将护筒用钢丝绳与吊钩连接等保险措施,防止液压油管意外爆裂将造成长护筒倾倒事故。吊运过程中，吊装作业区域内不得站人。护筒吊运（3）护筒定位采用钢护筒，护筒直径大于钻头直径，护筒顶标高应高于施工面200～300ｍm,并确保筒壁与水平面垂直,隔离地面水,稳定孔口土壤和保护孔壁不塌，以保证其垂直度并防止泥浆流失,以利钻孔工作进行。护筒周围用粘土分层夯实。护筒定位时应先对桩位进行复核,然后以桩位为中心，定出相互垂直的十字控制桩线,并作十字栓点控制,挖护筒孔位,吊...
