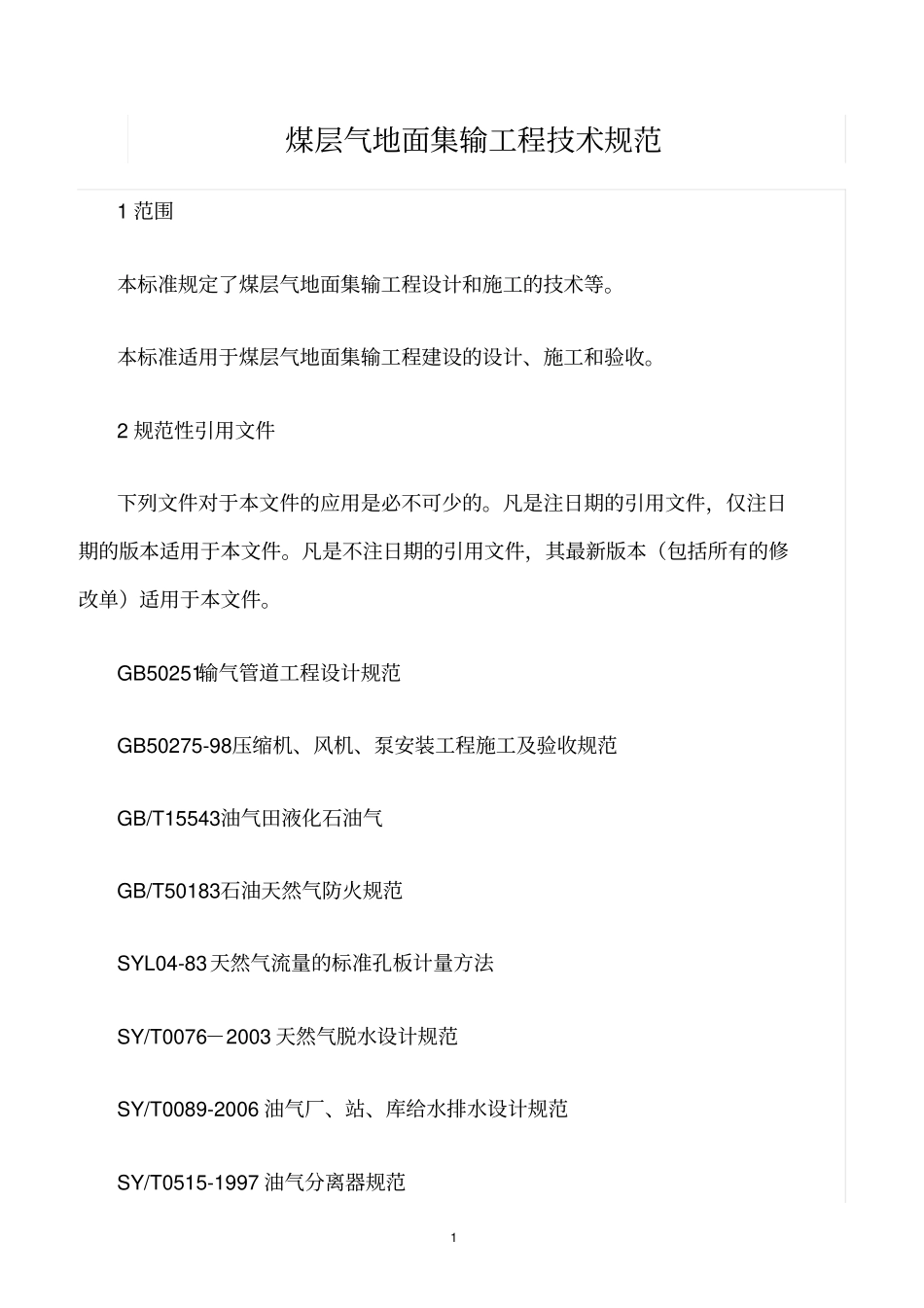

1煤层气地面集输工程技术规范1 范围本标准规定了煤层气地面集输工程设计和施工的技术等。本标准适用于煤层气地面集输工程建设的设计、施工和验收。2 规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB50251输气管道工程设计规范GB50275-98压缩机、风机、泵安装工程施工及验收规范GB/T15543油气田液化石油气GB/T50183石油天然气防火规范SYL04-83天然气流量的标准孔板计量方法SY/T0076－2003 天然气脱水设计规范SY/T0089-2006 油气厂、站、库给水排水设计规范SY/T0515-1997 油气分离器规范2JJF1059— 1999 机械设备安装工程施工及验收规范3 术语和定义下列术语和定义适用于本文件。3.1 增压站 compressorstations 在矿场或输气管道上，用压缩机等对煤层气增压的站。3.2 清管设施 piggingsystems 为提高管道输送效率而设置的清除管内凝聚物和沉积物的全套设备，其中包括清管器、清管器收发筒、清管器指示器。4 技术要求煤层气集输流程应根据煤层气田开发设计、煤层气的物性、产品品种、产品质量及外输条件等要求，结合自然环境条件等具体情况，采用可靠的先进工艺技术，全面考虑煤层气收集、处理、增压、储运等工艺。5 煤层气收集、处理及储运5.1 煤层气计量5.1.1 一般要求5.1.1.1煤层气集输中水按质量计量， 以 t 表示；气按标准体积（20℃、101325Pa）计量，以 Nm3表示。35.1.1.2煤层气计量点应该按下列要求设置：a）应结合煤层气集输流程和总体布局，按照适当集中、方便管理、经济合理的原则进行布置；b）煤层气产量设置井口计量、出站计量或分区块计量。5.1.2 煤层气计量可分为三级：一级计量指煤层气田外输干气的交接计量；二级计量指煤层气田内部干线的生产计量；三级计量指煤层气田内部单井的生产计量。5.1.3 煤层气计量的综合误差（计量系统精度）应根据计量级别确定，一级计量应在± 1.5%以内，二级计量应在± 5%以内，三级计量应在± 10%以内。5.1.4 煤层气计量仪表应按下列要求配套：一级计量：选用超声波流量计、标准孔板差压流量计、涡轮流量计，统一按标方计算，仪表精度应不低于1 级；二级计量：选用标准孔板差压流量计、智能旋进漩涡流量计，统一按标方计算，仪表精度应不低于1.5 级；三级计量，可采用旋进漩涡流量计或其他气体流量计，统一按标方计算，仪表精度应不...
