精馏塔地脚螺栓预埋施工方案

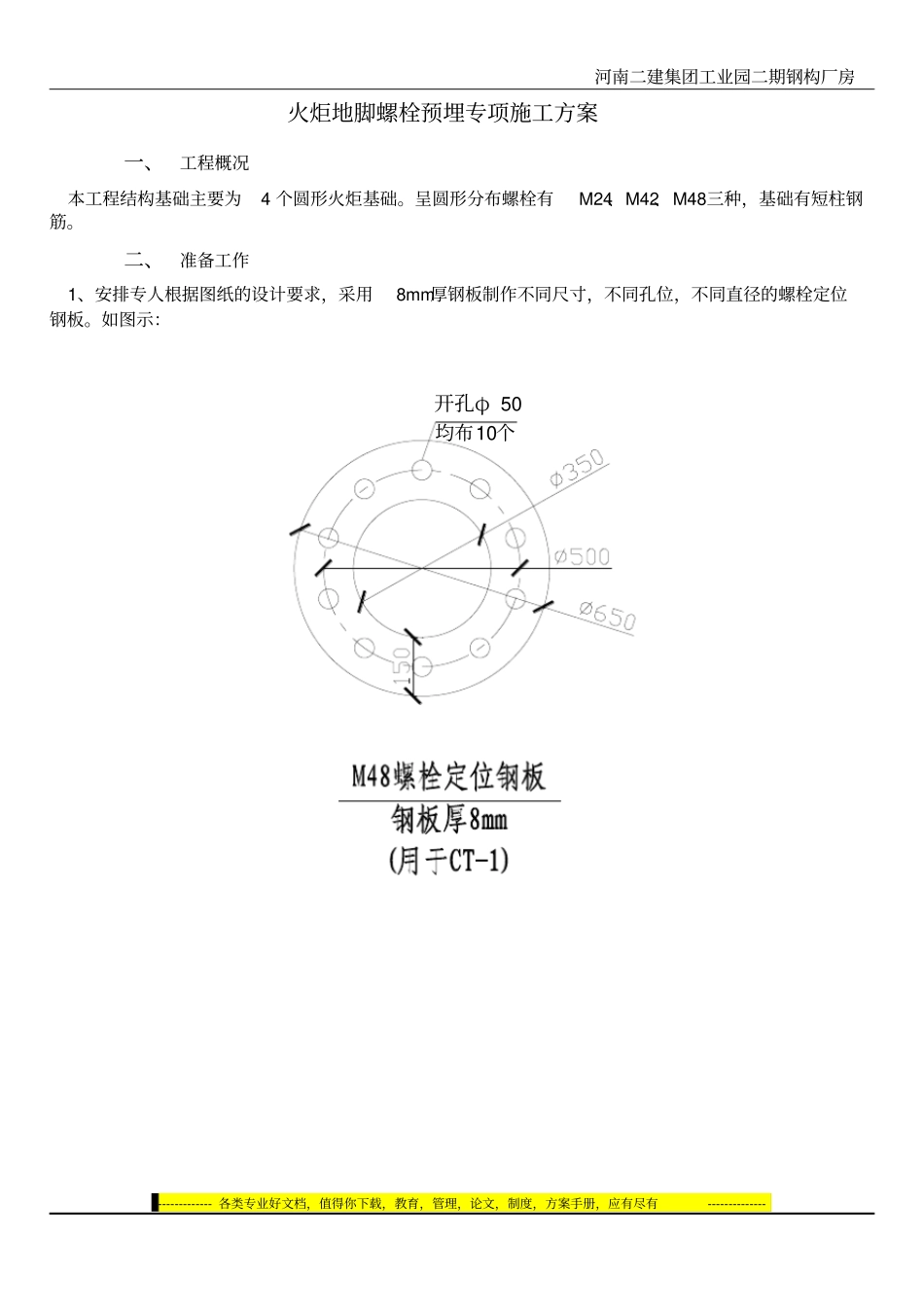

精馏塔地脚螺栓预埋施工方案_第1页
1/4

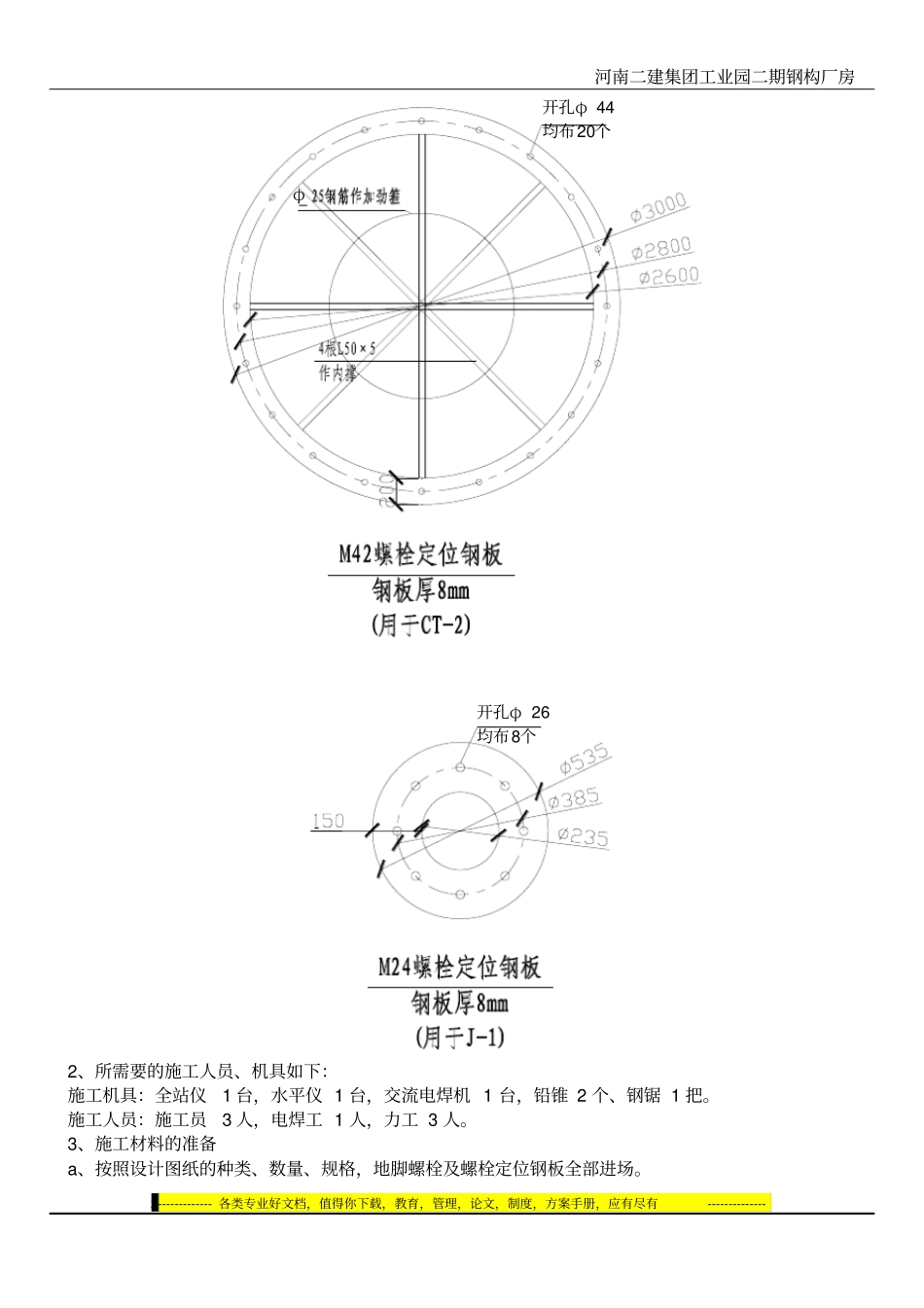

精馏塔地脚螺栓预埋施工方案_第2页
2/4

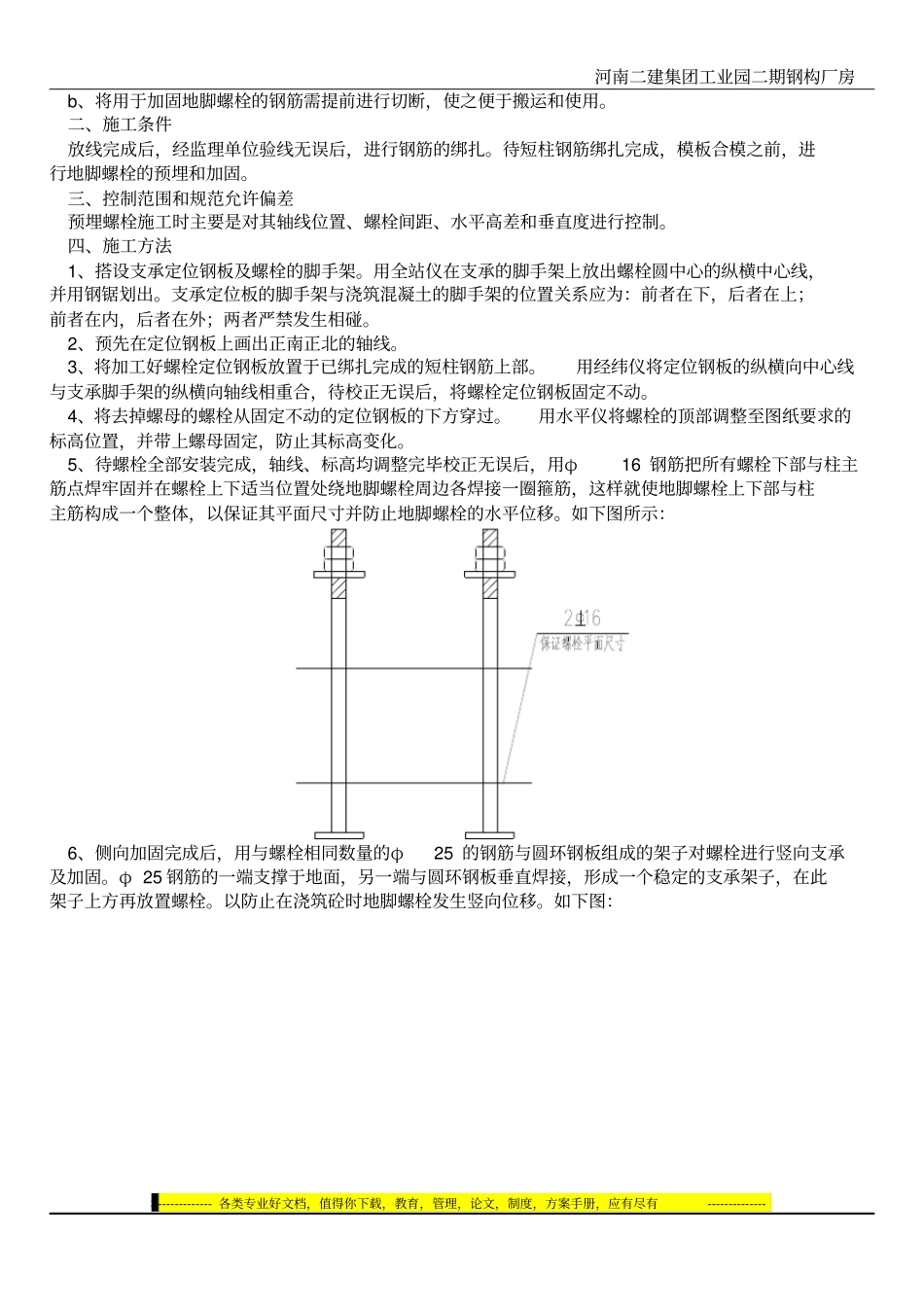

精馏塔地脚螺栓预埋施工方案_第3页
3/4
河南二建集团工业园二期钢构厂房1------------- 各类专业好文档,值得你下载,教育,管理,论文,制度,方案手册,应有尽有-------------- 火炬地脚螺栓预埋专项施工方案一、工程概况本工程结构基础主要为4 个圆形火炬基础。呈圆形分布螺栓有M24、M42、M48三种,基础有短柱钢筋。二、准备工作1、安排专人根据图纸的设计要求,采用8mm厚钢板制作不同尺寸,不同孔位,不同直径的螺栓定位钢板。如图示:开孔φ 50均布10个河南二建集团工业园二期钢构厂房2------------- 各类专业好文档,值得你下载,教育,管理,论文,制度,方案手册,应有尽有-------------- φ开孔φ 44均布20个开孔φ 26均布8个2、所需要的施工人员、机具如下:施工机具:全站仪1 台,水平仪 1 台,交流电焊机 1 台,铅锥 2 个、钢锯 1 把。施工人员:施工员3 人,电焊工 1 人,力工 3 人。3、施工材料的准备a、按照设计图纸的种类、数量、规格,地脚螺栓及螺栓定位钢板全部进场。河南二建集团工业园二期钢构厂房3------------- 各类专业好文档,值得你下载,教育,管理,论文,制度,方案手册,应有尽有-------------- b、将用于加固地脚螺栓的钢筋需提前进行切断,使之便于搬运和使用。二、施工条件放线完成后,经监理单位验线无误后,进行钢筋的绑扎。待短柱钢筋绑扎完成,模板合模之前,进行地脚螺栓的预埋和加固。三、控制范围和规范允许偏差预埋螺栓施工时主要是对其轴线位置、螺栓间距、水平高差和垂直度进行控制。四、施工方法1、搭设支承定位钢板及螺栓的脚手架。用全站仪在支承的脚手架上放出螺栓圆中心的纵横中心线,并用钢锯划出。支承定位板的脚手架与浇筑混凝土的脚手架的位置关系应为:前者在下,后者在上;前者在内,后者在外;两者严禁发生相碰。2、预先在定位钢板上画出正南正北的轴线。3、将加工好螺栓定位钢板放置于已绑扎完成的短柱钢筋上部。用经纬仪将定位钢板的纵横向中心线与支承脚手架的纵横向轴线相重合,待校正无误后,将螺栓定位钢板固定不动。4、将去掉螺母的螺栓从固定不动的定位钢板的下方穿过。用水平仪将螺栓的顶部调整至图纸要求的标高位置,并带上螺母固定,防止其标高变化。5、待螺栓全部安装完成,轴线、标高均调整完毕校正无误后,用φ16 钢筋把所有螺栓下部与柱主筋点焊牢固并在螺栓上下适当位置处绕地脚螺栓周边各焊接一圈箍筋,这样就使地脚螺栓上下部与柱主筋构成一个整体,以保证其平面尺寸并防止地脚螺栓...
