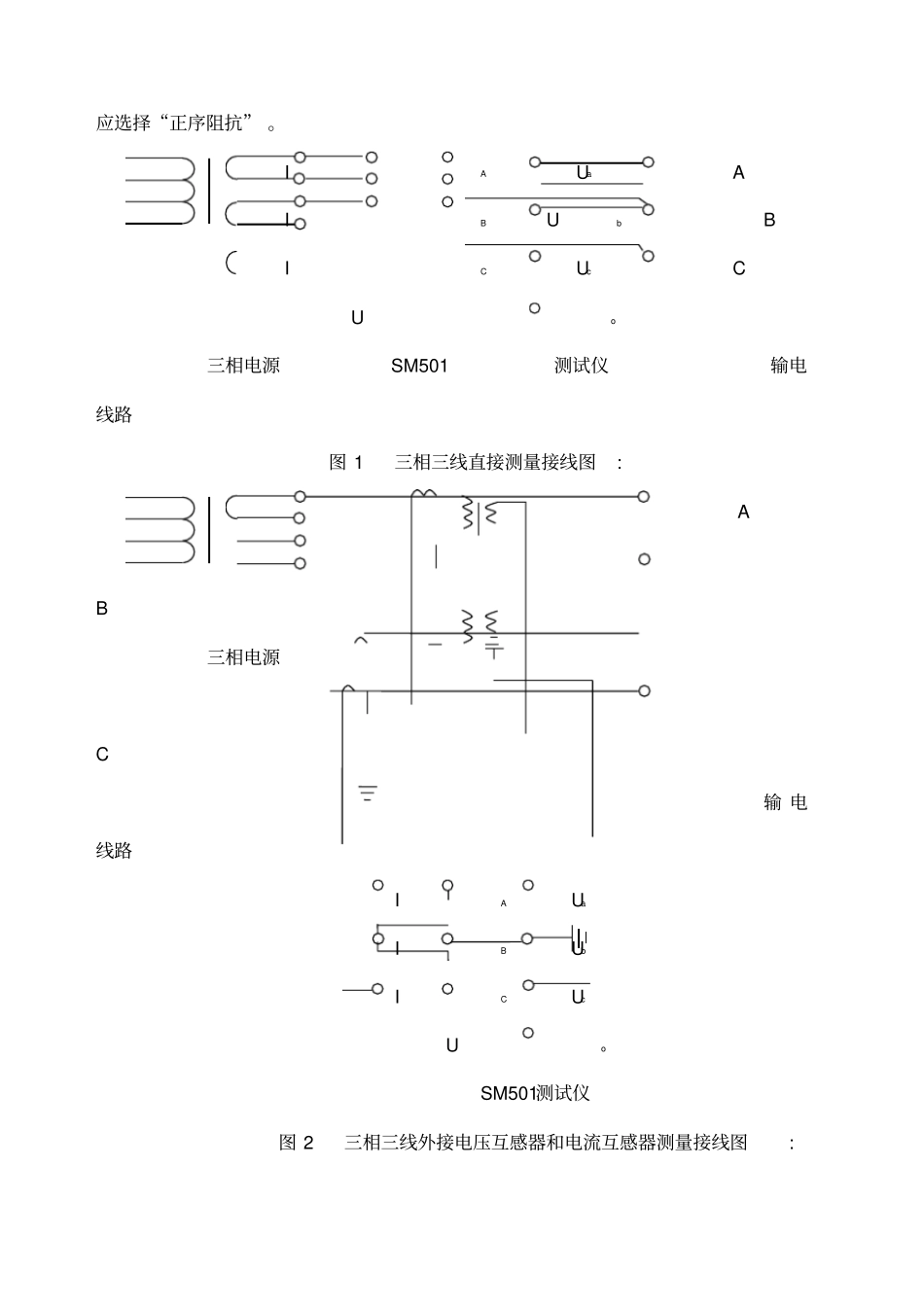

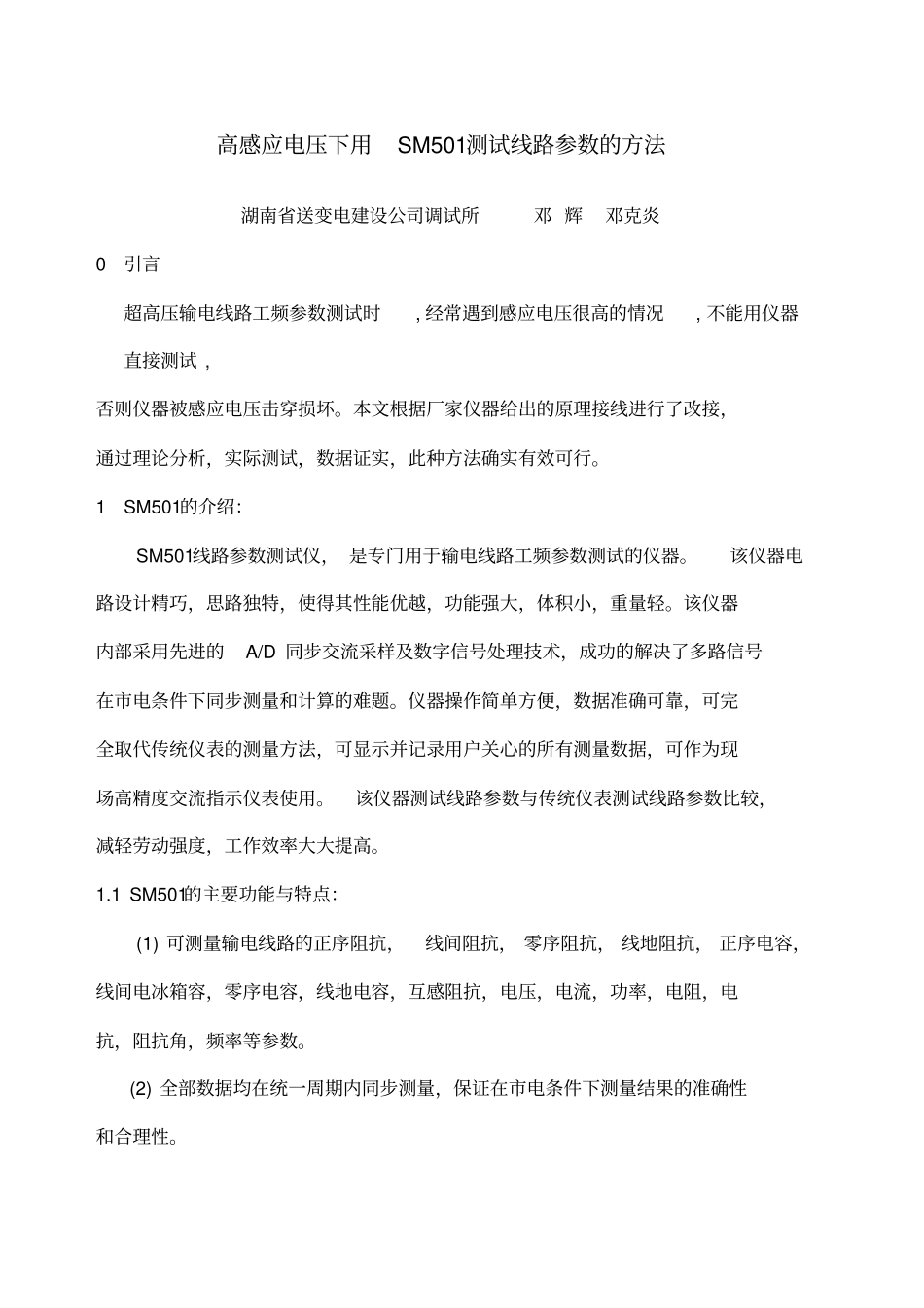

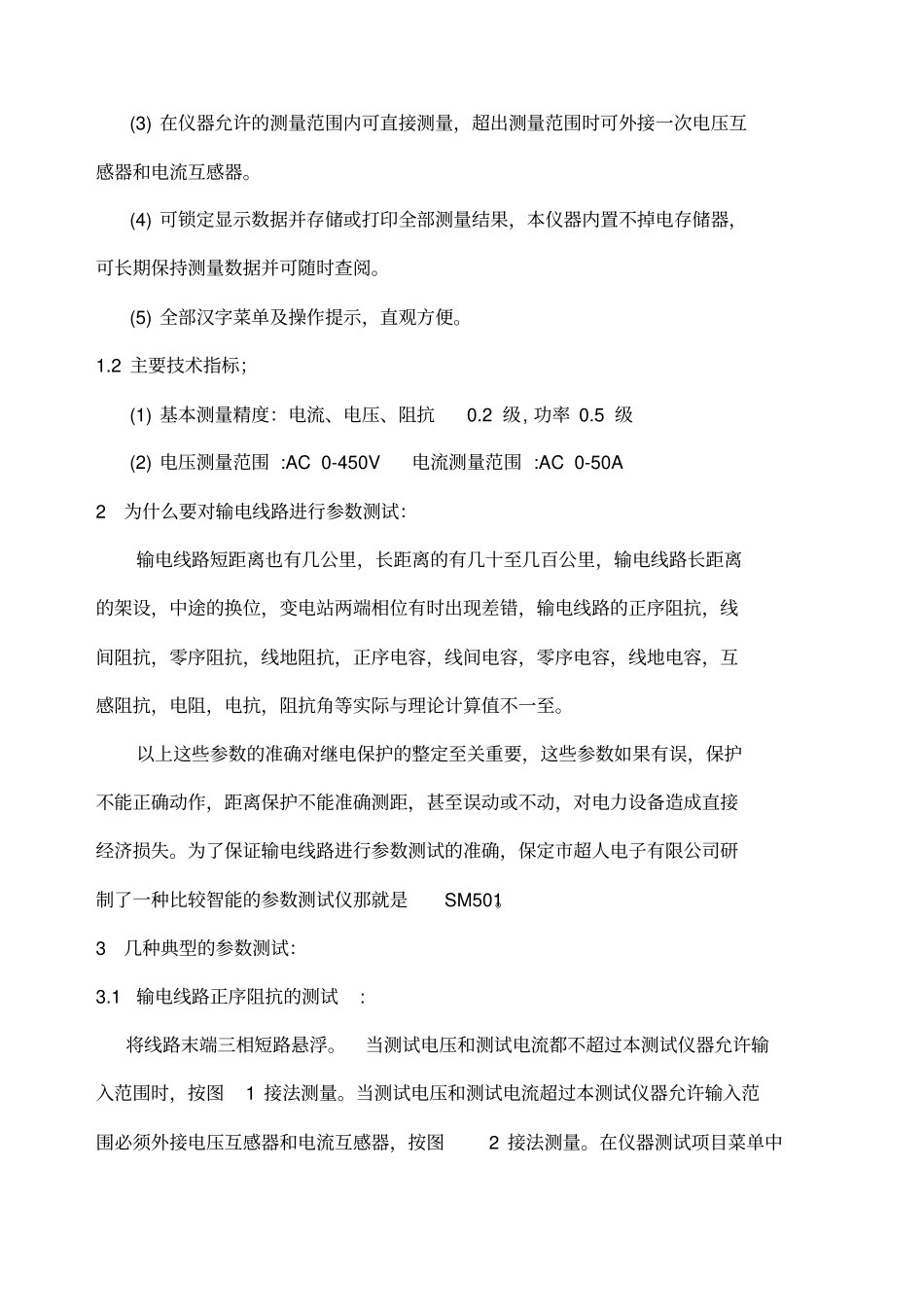

高感应电压下用SM501测试线路参数的方法湖南省送变电建设公司调试所邓 辉邓克炎0引言超高压输电线路工频参数测试时, 经常遇到感应电压很高的情况, 不能用仪器直接测试 , 否则仪器被感应电压击穿损坏。本文根据厂家仪器给出的原理接线进行了改接，通过理论分析，实际测试，数据证实，此种方法确实有效可行。1SM501的介绍：SM501线路参数测试仪， 是专门用于输电线路工频参数测试的仪器。该仪器电路设计精巧，思路独特，使得其性能优越，功能强大，体积小，重量轻。该仪器内部采用先进的A/D 同步交流采样及数字信号处理技术，成功的解决了多路信号在市电条件下同步测量和计算的难题。仪器操作简单方便，数据准确可靠，可完全取代传统仪表的测量方法，可显示并记录用户关心的所有测量数据，可作为现场高精度交流指示仪表使用。该仪器测试线路参数与传统仪表测试线路参数比较，减轻劳动强度，工作效率大大提高。1.1 SM501的主要功能与特点：(1) 可测量输电线路的正序阻抗，线间阻抗， 零序阻抗， 线地阻抗， 正序电容，线间电冰箱容，零序电容，线地电容，互感阻抗，电压，电流，功率，电阻，电抗，阻抗角，频率等参数。(2) 全部数据均在统一周期内同步测量，保证在市电条件下测量结果的准确性和合理性。(3) 在仪器允许的测量范围内可直接测量，超出测量范围时可外接一次电压互感器和电流互感器。(4) 可锁定显示数据并存储或打印全部测量结果，本仪器内置不掉电存储器，可长期保持测量数据并可随时查阅。(5) 全部汉字菜单及操作提示，直观方便。1.2 主要技术指标；(1) 基本测量精度：电流、电压、阻抗0.2 级, 功率 0.5 级(2) 电压测量范围 :AC 0-450V 电流测量范围 :AC 0-50A 2为什么要对输电线路进行参数测试：输电线路短距离也有几公里，长距离的有几十至几百公里，输电线路长距离的架设，中途的换位，变电站两端相位有时出现差错，输电线路的正序阻抗，线间阻抗，零序阻抗，线地阻抗，正序电容，线间电容，零序电容，线地电容，互感阻抗，电阻，电抗，阻抗角等实际与理论计算值不一至。以上这些参数的准确对继电保护的整定至关重要，这些参数如果有误，保护不能正确动作，距离保护不能准确测距，甚至误动或不动，对电力设备造成直接经济损失。为了保证输电线路进行参数测试的准确，保定市超人电子有限公司研制了一种比较智能的参数测试仪那就是SM501。3几种典型的参数测试：3.1 输电线路正序阻抗的测试: 将线路末端...
