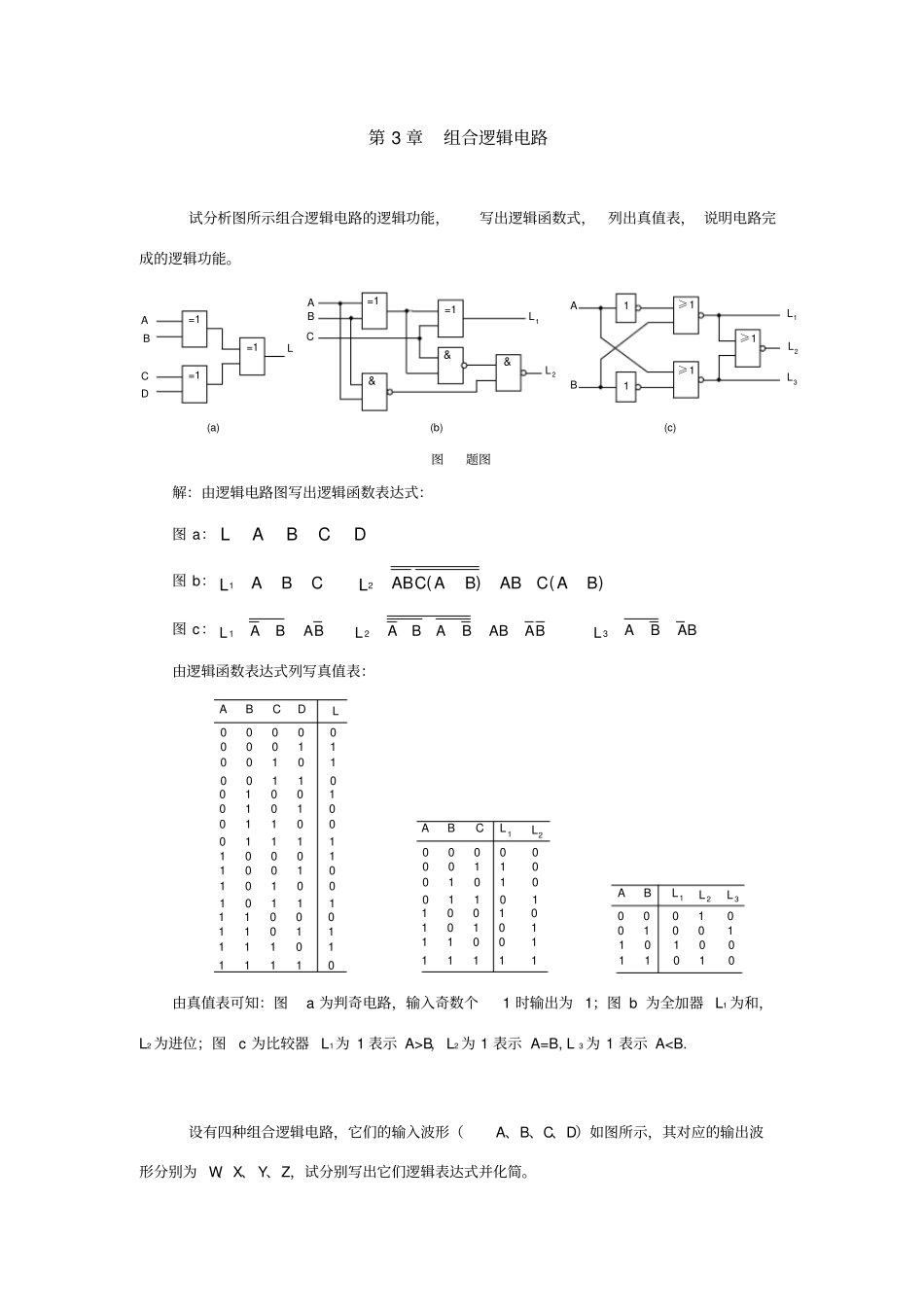

第 3 章组合逻辑电路试分析图所示组合逻辑电路的逻辑功能，写出逻辑函数式，列出真值表， 说明电路完成的逻辑功能。(b)(c)(a)ABCDL=1=1=1ABC&=1&=1&L1L2BA11≥1≥1≥1L1L2L3图题图解：由逻辑电路图写出逻辑函数表达式：图 a：DCBAL图 b：)()(21BACABBACABLCBAL图 c：BABALBAABBABALBABAL321由逻辑函数表达式列写真值表：ABCDL0 0 0 0 00 0 0 1 10 0 1 0 10 0 1 1 00 1 0 0 10 1 0 1 00 1 1 0 00 1 1 1 11 0 0 0 11 0 0 1 01 0 1 0 01 0 1 1 11 1 0 0 01 1 0 1 11 1 1 0 11 1 1 1 0ABCL 1L20 0 0 0 00 0 1 1 00 1 0 1 00 1 1 0 11 0 0 1 01 0 1 0 11 1 0 0 11 1 1 1 1ABL 1L 20 0 0 1 0L 30 1 0 0 11 0 1 0 01 1 0 1 0由真值表可知：图a 为判奇电路，输入奇数个1 时输出为 1；图 b 为全加器 L1 为和，L2 为进位；图c 为比较器 L1为 1 表示 A>B，L2 为 1 表示 A=B, L 3 为 1 表示 A
