经典!初中物理电学计算题

经典!初中物理电学计算题_第1页
1/11

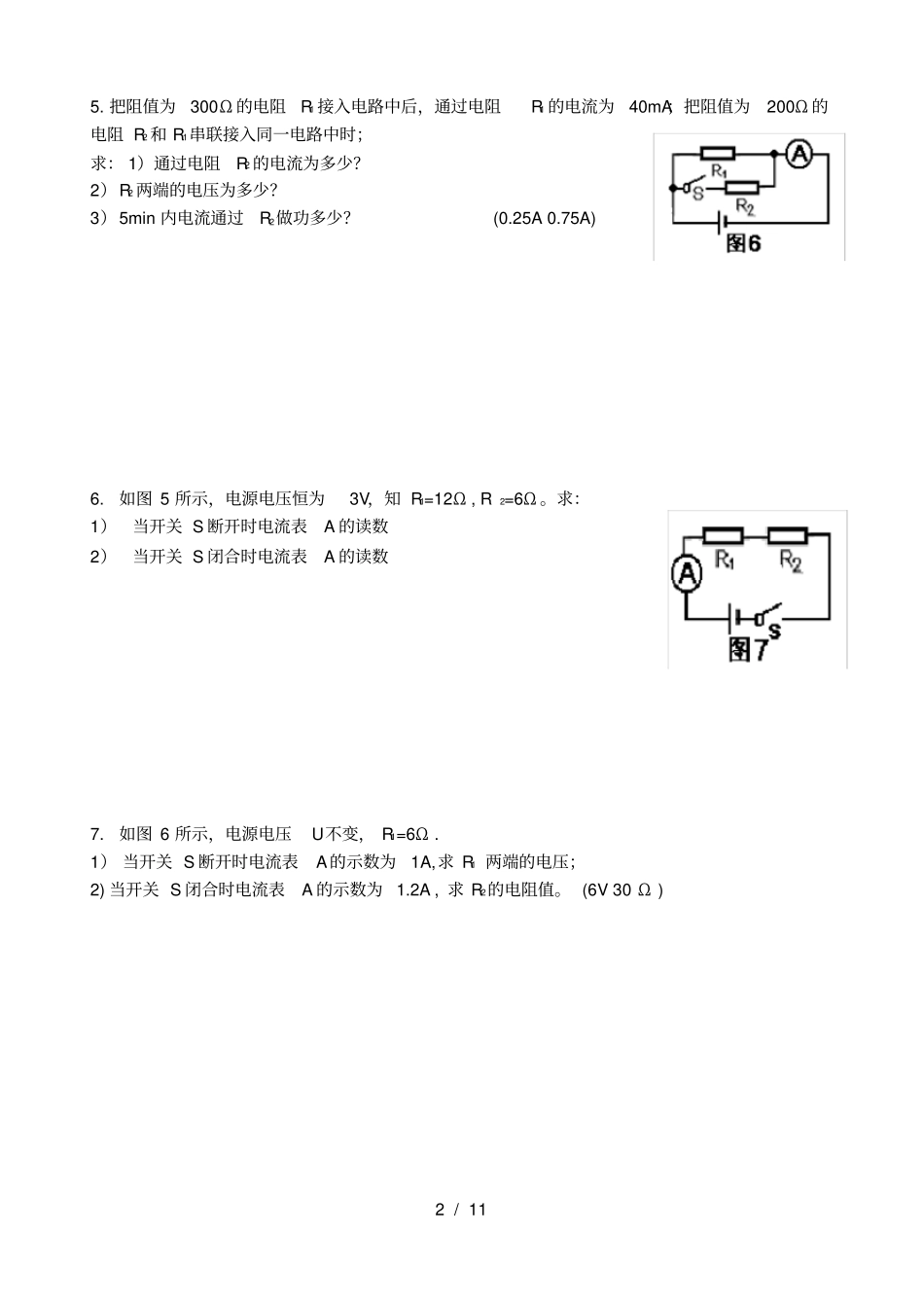

经典!初中物理电学计算题_第2页
2/11
经典!初中物理电学计算题_第3页
3/11
1 / 11 初中物理电学计算题1. 如图 1 所示,已知R1=2Ω , R 2=4Ω ,U=12V;求:1) 通过电阻 R1的电流 I 1; 2)电阻 R2两端的电压U2(2A,8V)2. 如图 2 所示,电流表示数为0.5A, R2=20Ω , 通过 R2的电流是 0.3A ,求:1)电压表的示数; 2 ) 电阻 R1=?(6V30Ω ) 3. 如图 3 所示,电源电压为8V,R1=4R2, 电流表 A 的示数为 0.2A ;求:电阻 R1, R 2 各为多少欧? (200 Ω 50Ω ) 4. 如图 4 所示, 电源电压 U不变, 当开关 S 闭合时, 通过电阻 R1 的电流为 3A。当电路中开关 S 断开时, R1两端电压为5V,R2的电功率为10W. 求:电源电压U及电阻 R1 和 R2的阻值。 (15V 5 Ω 10 Ω ) 2 / 11 5. 把阻值为300Ω 的电阻R1 接入电路中后,通过电阻R1 的电流为40mA;把阻值为200Ω 的电阻 R2 和 R1串联接入同一电路中时;求: 1)通过电阻R2 的电流为多少?2)R2 两端的电压为多少?3)5min 内电流通过R2做功多少?(0.25A 0.75A) 6. 如图 5 所示,电源电压恒为3V,知 R1=12Ω , R2=6Ω 。求:1)当开关 S 断开时电流表A 的读数2)当开关 S 闭合时电流表A 的读数7. 如图 6 所示,电源电压U不变, R1=6Ω . 1) 当开关 S 断开时电流表A的示数为1A,求 R1 两端的电压;2) 当开关 S 闭合时电流表A 的示数为 1.2A , 求 R2的电阻值。 (6V 30 Ω ) 3 / 11 8.如图 7 所示,定值电阻R1 和 R2串联,电源电压为7V,电流表的示数为0.5A, R2 的电功率为 2.5W。求 : 电阻 R2两端电压和电阻R1 的电功率。 (5V 1W) 9.如图 8 所示,电源电压为8V,且保持不变。R1=4R2。当开关S 断开时,电流表的示数为2A。求: 1)电阻 R1 和 R2的阻值各为多少欧?(4 Ω 1 Ω )2)当开关 S 闭合时电阻R1和 R2 的电功率各为多大?(16W 64W) 10.如图 9 所示,已知R1=6Ω ,通过电阻R2的电流 I 2=0.5A, 通过电阻R1和 R2 的电流之比为 I 1: I2=2:3。求:电阻R2 的阻值和电源的总电压。(4 Ω 2V) 11.如图 10 所示,灯上标有“10V2W”的字样。当开关S 闭合时,灯L 恰能正常发光,电压表的示数为2V。当开关S 断开时,灯L 的实际功率仅为额定功率的1/4 。求:电阻R2的阻值。 (60 Ω ) 4 / 11 12.如图 11 所示,当灯正常发光时,求:1)通过灯泡的电流是多少?2)电流表的示数是多...
