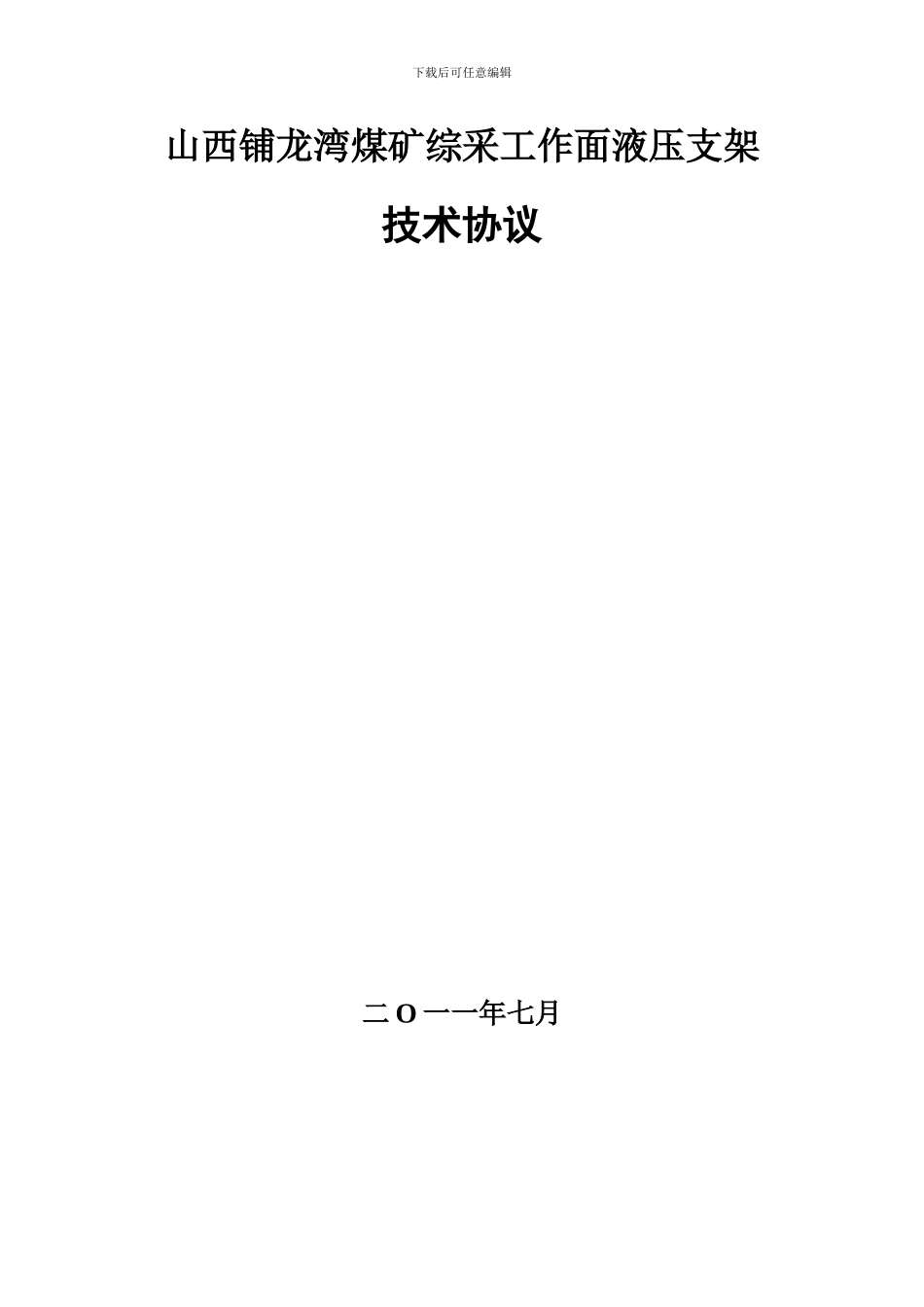

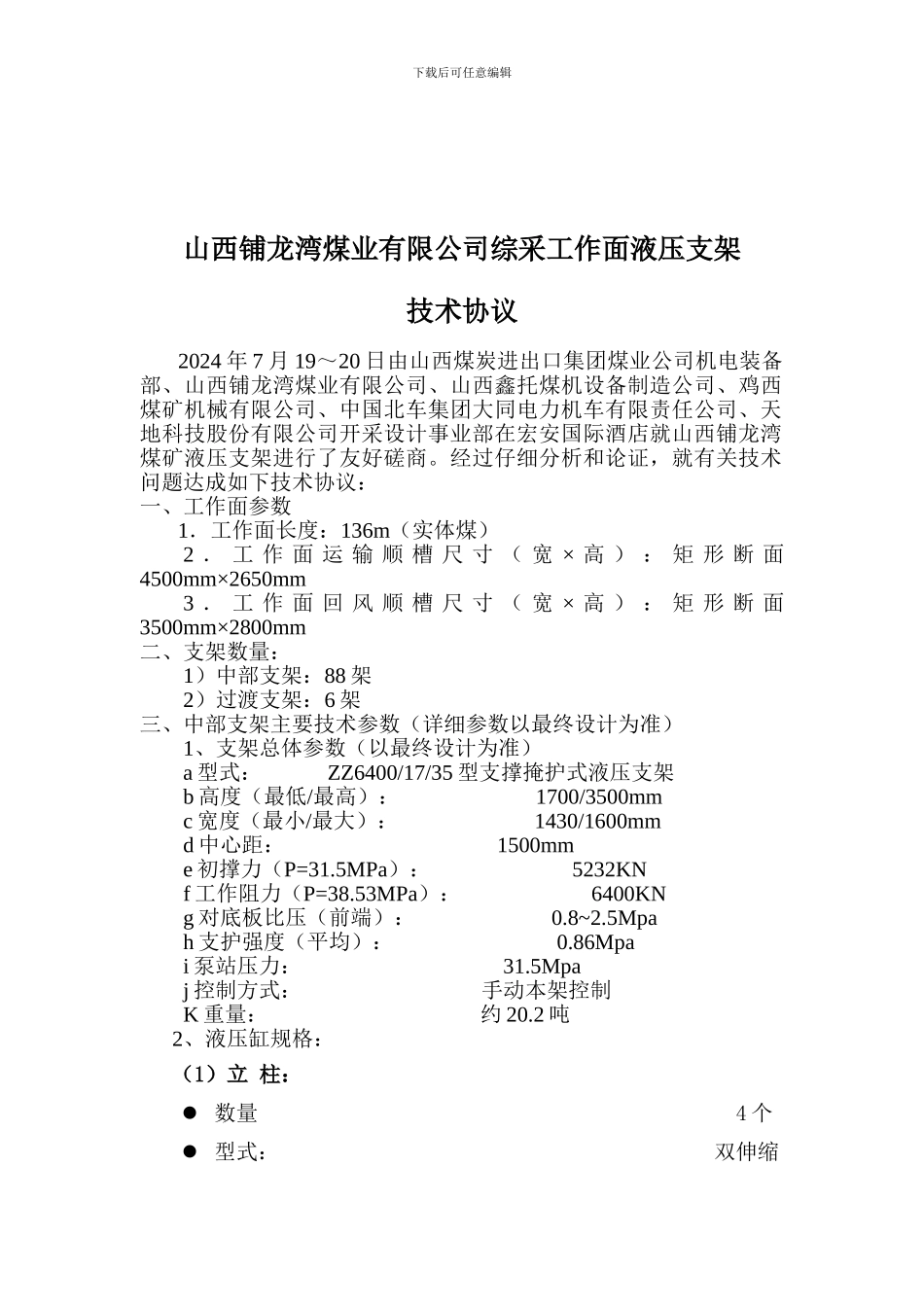

下载后可任意编辑山西铺龙湾煤矿综采工作面液压支架技术协议二 O 一一年七月下载后可任意编辑山西铺龙湾煤业有限公司综采工作面液压支架技术协议 2024 年 7 月 19～20 日由山西煤炭进出口集团煤业公司机电装备部、山西铺龙湾煤业有限公司、山西鑫托煤机设备制造公司、鸡西煤矿机械有限公司、中国北车集团大同电力机车有限责任公司、天地科技股份有限公司开采设计事业部在宏安国际酒店就山西铺龙湾煤矿液压支架进行了友好磋商。经过仔细分析和论证，就有关技术问题达成如下技术协议：一、工作面参数 1．工作面长度：136m（实体煤）2 ． 工 作 面 运 输 顺 槽 尺 寸 （ 宽 × 高 ） ： 矩 形 断 面4500mm×2650mm3 ． 工 作 面 回 风 顺 槽 尺 寸 （ 宽 × 高 ） ： 矩 形 断 面3500mm×2800mm二、支架数量：1）中部支架：88 架2）过渡支架：6 架三、中部支架主要技术参数（详细参数以最终设计为准）1、支架总体参数（以最终设计为准）a 型式： ZZ6400/17/35 型支撑掩护式液压支架b 高度（最低/最高）： 1700/3500mmc 宽度（最小/最大）： 1430/1600mmd 中心距： 1500mme 初撑力（P=31.5MPa）： 5232KNf 工作阻力（P=38.53MPa）： 6400KNg 对底板比压（前端）： 0.8~2.5Mpah 支护强度（平均）： 0.86Mpai 泵站压力： 31.5Mpaj 控制方式： 手动本架控制K 重量： 约 20.2 吨2、液压缸规格：（1）立 柱： 数量 4 个 型式： 双伸缩下载后可任意编辑 缸径： 230/180mm 柱径： 210/160mm 初撑力 1308 kN（P=31.5Mpa） 工作阻力： 1600kN（P=38.53Mpa）（2）推移千斤顶： 数量 1 个 型式： 普通双作用 缸径： 160mm 杆径： 105mm 推溜力/拉架力： 360/633kN 行程： 750mm （3）侧推千斤顶： 数量 4 个 缸径： 63mm 杆径： 45mm 推力/拉力： 98/48kN 行程： 170mm （4）前梁千斤顶： 数量 2 个 缸径： 160mm 杆径： 105mm 推力： 633kN下载后可任意编辑 （5）护帮千斤顶： 数量 1 个 缸径： 100mm 杆径： 70mm 推力： 247kN（6）抬底千斤顶： 数量 1 个 缸径： 100mm 杆径： 70mm 行程： 250mm四、过渡支架主要技术参数（详细参数以最终设计为准）1、支架总体参数：a 型式： ZZG6400/17/35 型支撑掩护式过渡支架b 高度（最低/最高）： ...
