数控闭式单动单点6300KN机械压力机技术协议20241018

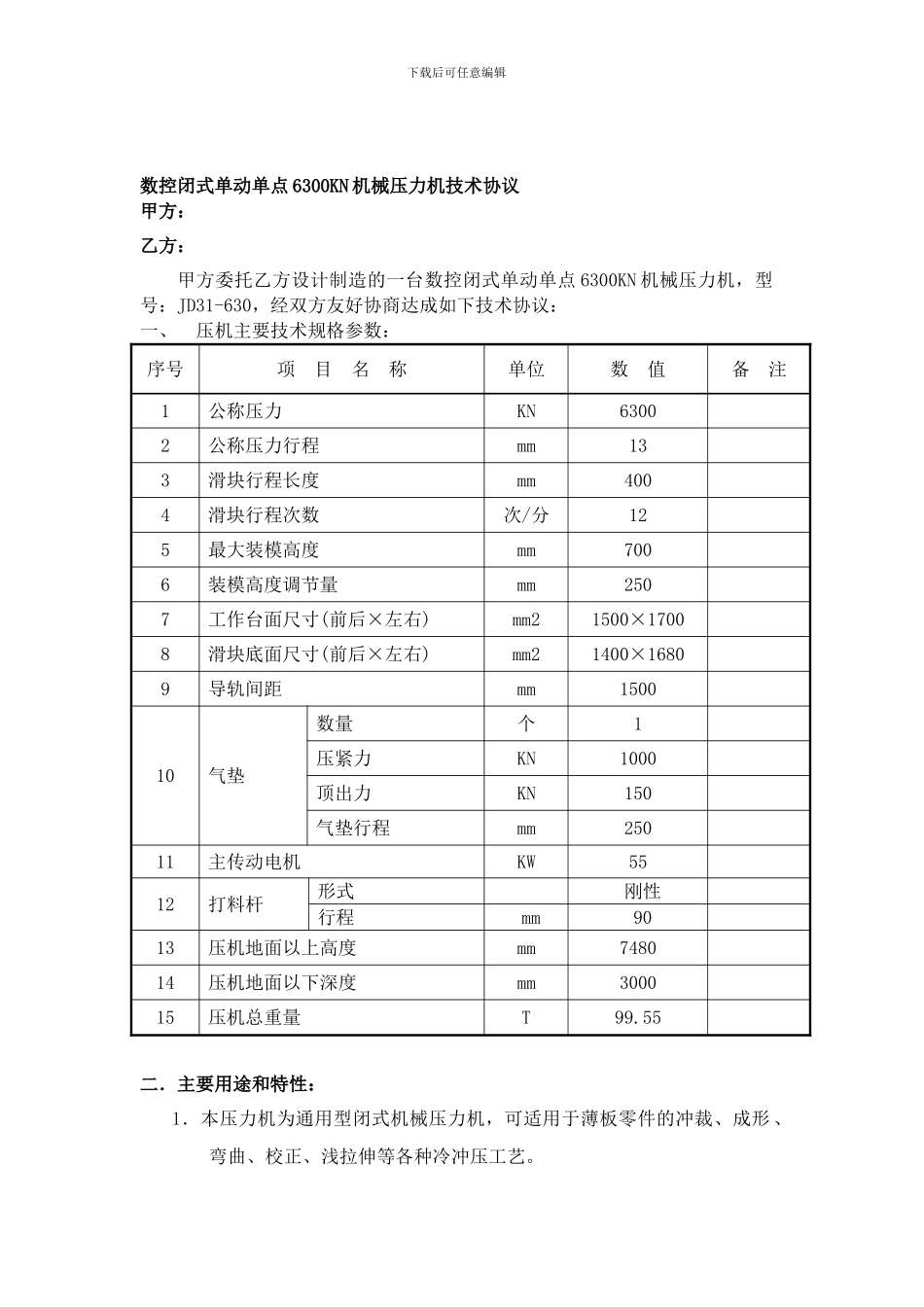

下载后可任意编辑数控闭式单动单点 6300KN 机械压力机技术协议甲方：乙方：甲方委托乙方设计制造的一台数控闭式单动单点 6300KN 机械压力机，型号：JD31-630，经双方友好协商达成如下技术协议：一、压机主要技术规格参数：序号项 目 名 称单位数 值备 注1公称压力KN63002公称压力行程mm133滑块行程长度mm4004滑块行程次数次/分125最大装模高度mm7006装模高度调节量mm2507工作台面尺寸(前后×左右)mm21500×17008滑块底面尺寸(前后×左右)mm21400×16809导轨间距mm150010气垫数量个1压紧力KN1000顶出力KN150气垫行程mm25011主传动电机KW5512打料杆形式 刚性行程 mm 90 13压机地面以上高度mm748014压机地面以下深度mm300015压机总重量T99.55二．主要用途和特性：1．本压力机为通用型闭式机械压力机，可适用于薄板零件的冲裁、成形 、弯曲、校正、浅拉伸等各种冷冲压工艺。下载后可任意编辑2．本压力机不是冲裁专用压力机，所以在进行冲裁工作时，一般不允许用公称力冲裁，推举冲裁力不大于公称力的 60％。3．在进行成形、弯曲、校正、浅拉伸等工序时，其工艺力不得越过滑块许用负荷曲线所规定的值。其连续行程与单次行程功均不得超过相应的额定值。4．模具的压力中心应尽量与滑块中心重合。三．压力机总体要求1．压力机总体布置：本压力机主要由机身、横梁、主传动、离合器、制动器、滑块、空气管路、润滑系统、主油箱、梯子、栏杆、走台、电气控制系统等部分组成。本压力机总体布局紧凑、美观大方。2．结构特点：本压力机的底座为铸造结构，立柱、横梁滑块为焊接结构 。底座与立柱、立柱和横梁之间用方键定位。外形美观，受力好，精度稳定，噪音低。3．采纳单盘镶块浮动离合器、制动器，更换方便。采纳正联锁阀控制，主要摩擦付均采纳耐磨措施。4．压力机采纳集中和分散两种方式进行润滑，充分保证压力机可靠运行， 5．具有液压超载保护装置，可避开因超载造成零件损坏的设备事故。6．设有梯子安全插销等安全设施，保证操作者的人身安全。7．设有各种机电联锁、行程监控、制动角监控、双回路控制等先进设施。四． 主要结构:1．机身1．1 机身由铸造的（或者全钢焊接）一个底座，两个立柱焊接组成，与全钢焊接结构的横梁通过四个穿过机身四角的拉紧螺栓预紧后组成一个足够承受压力的刚性整体。在它们的结合面上装有定位键，保证横梁、立柱、底座之间的相互装配关系，以防止工作时，可能出现的相互位移。1．2 底座具有足够强度和刚...
