液动蝶阀行业深度研究报告

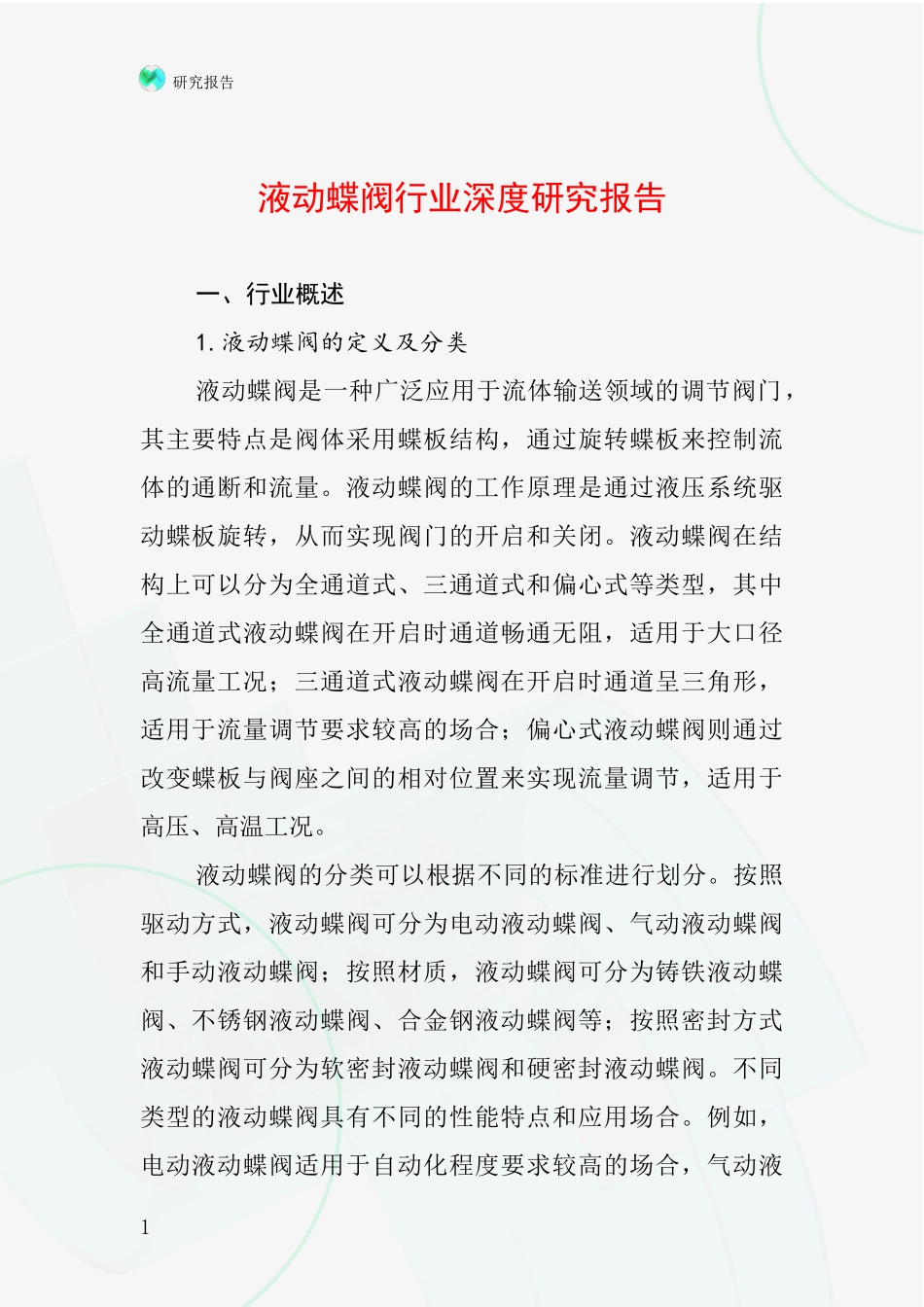

液动蝶阀行业深度研究报告_第1页
1/23

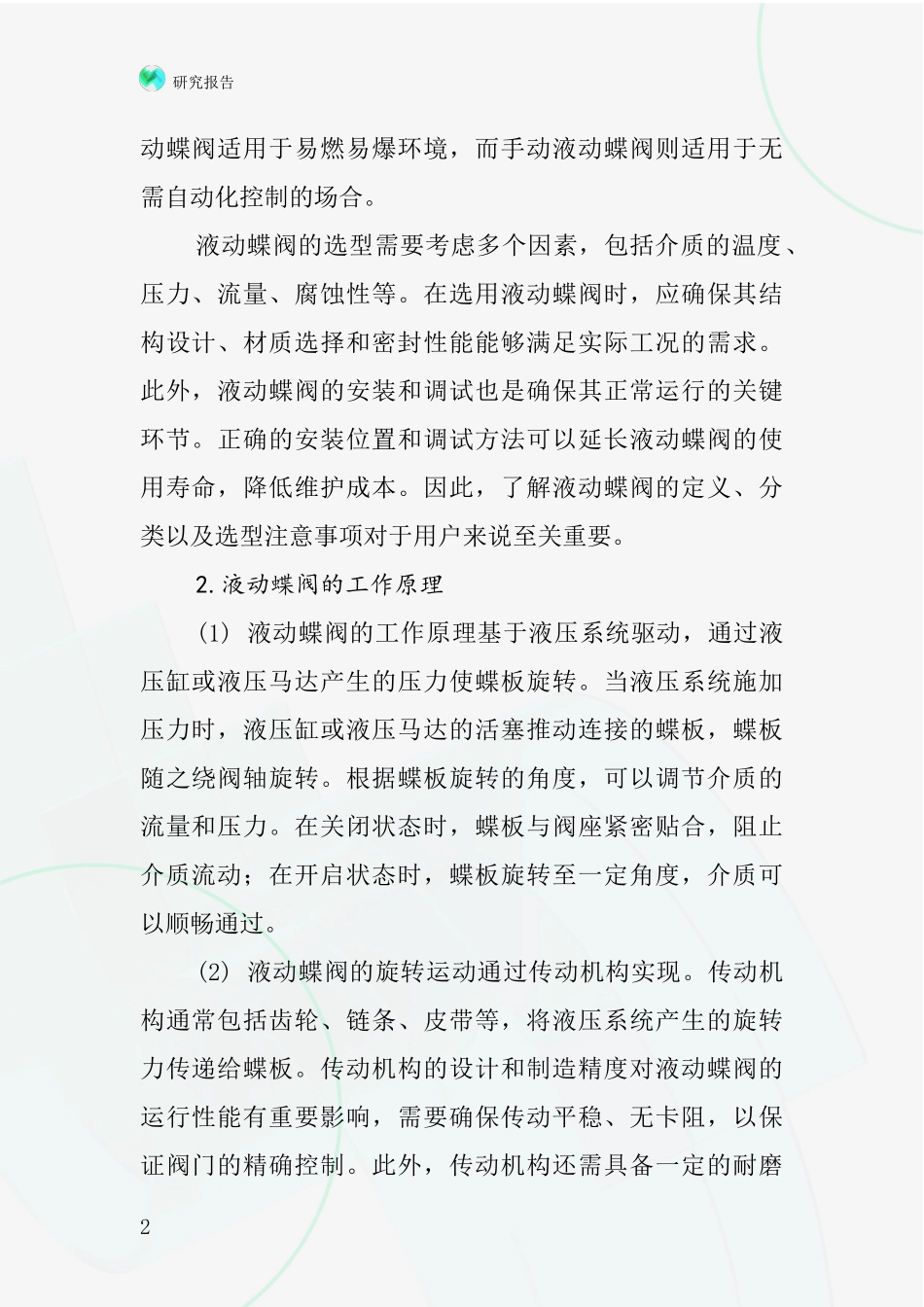

液动蝶阀行业深度研究报告_第2页
2/23
液动蝶阀行业深度研究报告_第3页
3/23
1研究报告液动蝶阀行业深度研究报告一、行业概述1.液动蝶阀的定义及分类液动蝶阀是一种广泛应用于流体输送领域的调节阀门,其主要特点是阀体采用蝶板结构,通过旋转蝶板来控制流体的通断和流量。液动蝶阀的工作原理是通过液压系统驱动蝶板旋转,从而实现阀门的开启和关闭。液动蝶阀在结构上可以分为全通道式、三通道式和偏心式等类型,其中全通道式液动蝶阀在开启时通道畅通无阻,适用于大口径高流量工况;三通道式液动蝶阀在开启时通道呈三角形,适用于流量调节要求较高的场合;偏心式液动蝶阀则通过改变蝶板与阀座之间的相对位置来实现流量调节,适用于高压、高温工况。液动蝶阀的分类可以根据不同的标准进行划分。按照驱动方式,液动蝶阀可分为电动液动蝶阀、气动液动蝶阀和手动液动蝶阀;按照材质,液动蝶阀可分为铸铁液动蝶阀、不锈钢液动蝶阀、合金钢液动蝶阀等;按照密封方式液动蝶阀可分为软密封液动蝶阀和硬密封液动蝶阀。不同类型的液动蝶阀具有不同的性能特点和应用场合。例如,电动液动蝶阀适用于自动化程度要求较高的场合,气动液2研究报告动蝶阀适用于易燃易爆环境,而手动液动蝶阀则适用于无需自动化控制的场合。液动蝶阀的选型需要考虑多个因素,包括介质的温度、压力、流量、腐蚀性等。在选用液动蝶阀时,应确保其结构设计、材质选择和密封性能能够满足实际工况的需求。此外,液动蝶阀的安装和调试也是确保其正常运行的关键环节。正确的安装位置和调试方法可以延长液动蝶阀的使用寿命,降低维护成本。因此,了解液动蝶阀的定义、分类以及选型注意事项对于用户来说至关重要。2.液动蝶阀的工作原理(1) 液动蝶阀的工作原理基于液压系统驱动,通过液压缸或液压马达产生的压力使蝶板旋转。当液压系统施加压力时,液压缸或液压马达的活塞推动连接的蝶板,蝶板随之绕阀轴旋转。根据蝶板旋转的角度,可以调节介质的流量和压力。在关闭状态时,蝶板与阀座紧密贴合,阻止介质流动;在开启状态时,蝶板旋转至一定角度,介质可以顺畅通过。(2) 液动蝶阀的旋转运动通过传动机构实现。传动机构通常包括齿轮、链条、皮带等,将液压系统产生的旋转力传递给蝶板。传动机构的设计和制造精度对液动蝶阀的运行性能有重要影响,需要确保传动平稳、无卡阻,以保证阀门的精确控制。此外,传动机构还需具备一定的耐磨3研究报告性和抗腐蚀性,以适应不同工况。(3) 液动蝶阀的密封性能主要依赖于蝶板与阀座之间的密封面。密封面通常采用金属硬密封或非金...
