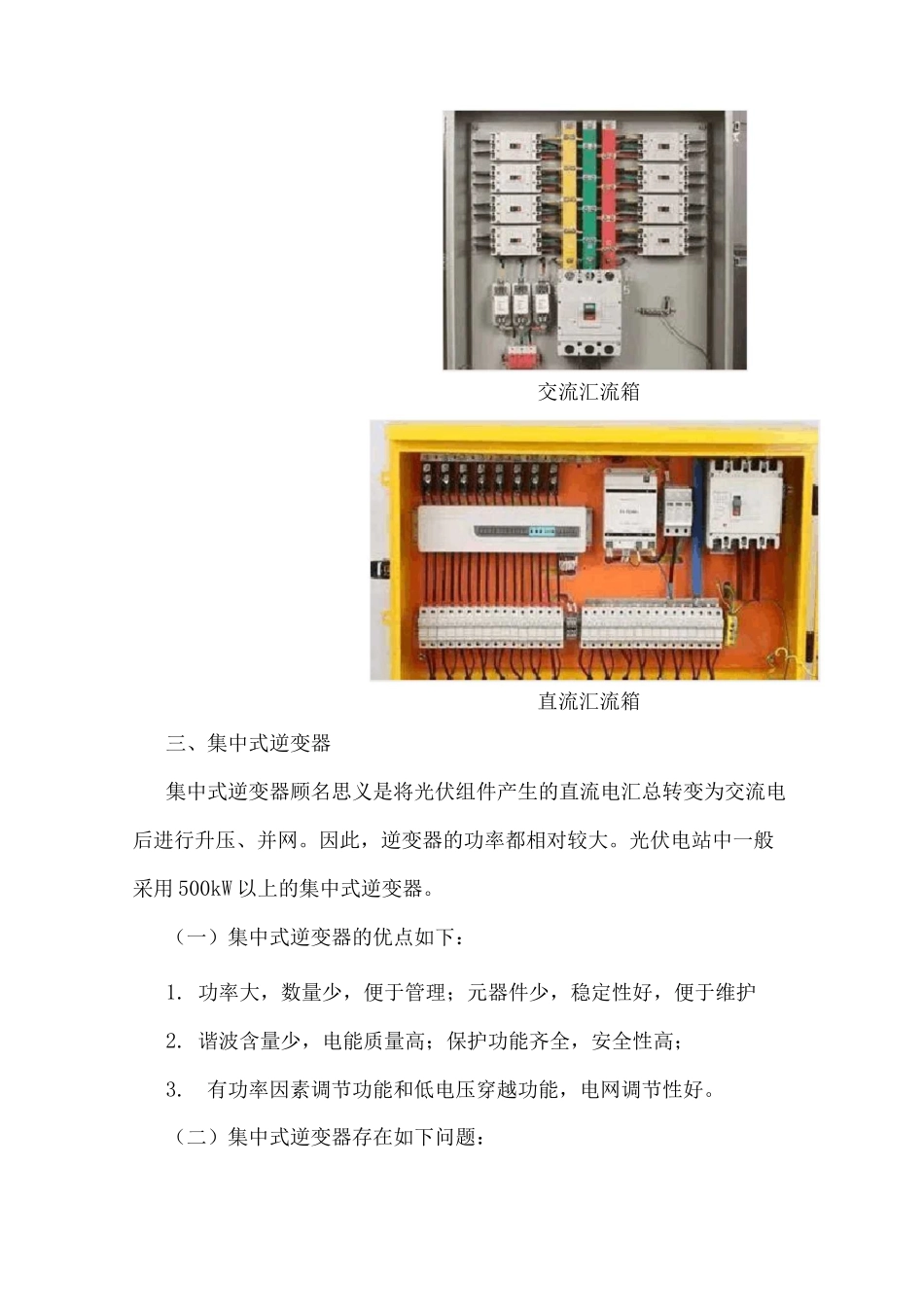

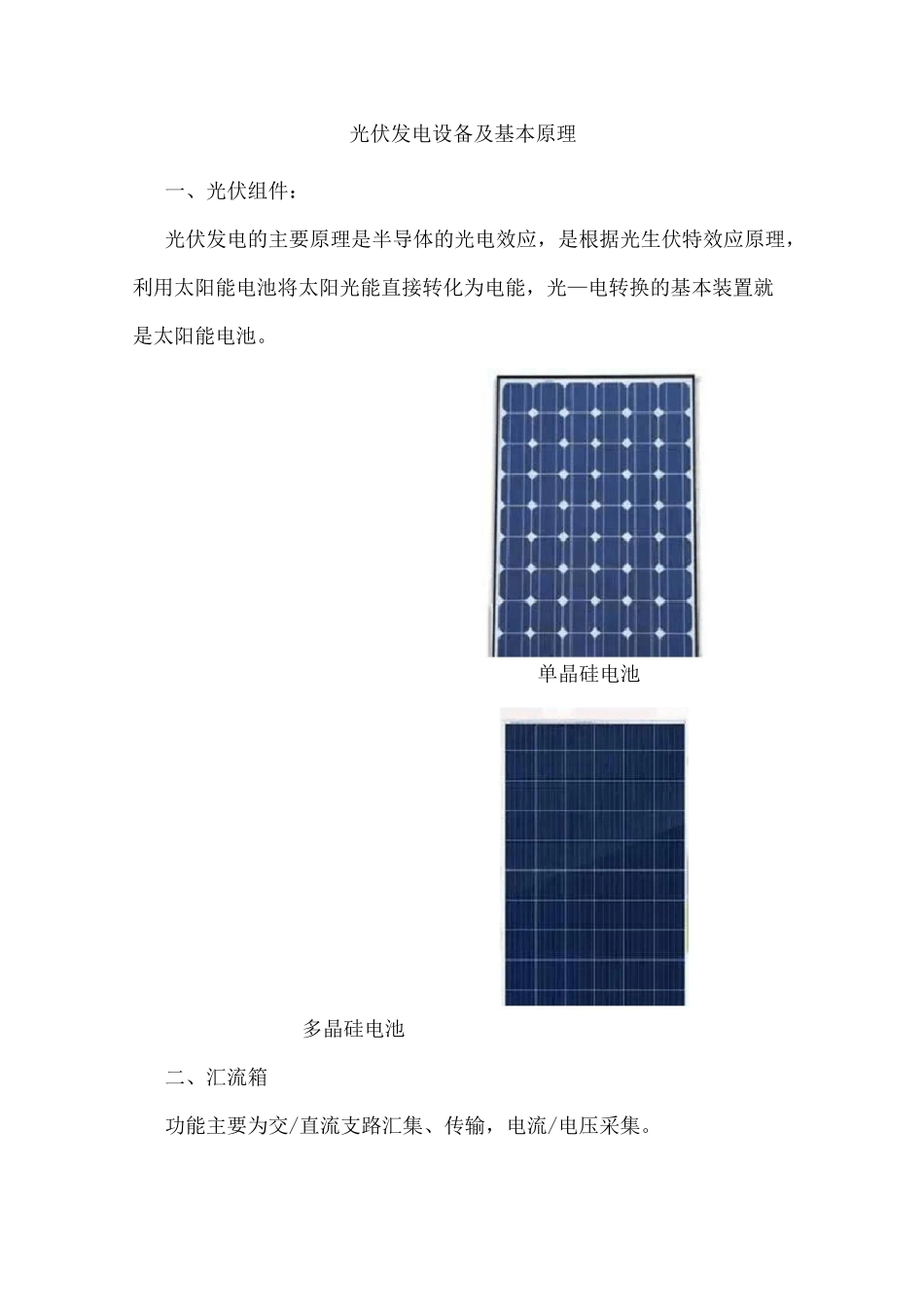

光伏发电设备及基本原理一、光伏组件：光伏发电的主要原理是半导体的光电效应，是根据光生伏特效应原理，利用太阳能电池将太阳光能直接转化为电能，光—电转换的基本装置就是太阳能电池。单晶硅电池多晶硅电池二、汇流箱功能主要为交/直流支路汇集、传输，电流/电压采集。交流汇流箱直流汇流箱三、集中式逆变器集中式逆变器顾名思义是将光伏组件产生的直流电汇总转变为交流电后进行升压、并网。因此，逆变器的功率都相对较大。光伏电站中一般采用 500kW 以上的集中式逆变器。（一）集中式逆变器的优点如下：1. 功率大，数量少，便于管理；元器件少，稳定性好，便于维护2. 谐波含量少，电能质量高；保护功能齐全，安全性高；3.有功率因素调节功能和低电压穿越功能，电网调节性好。（二）集中式逆变器存在如下问题：1 集中式逆变器 MPPT 电压范围较窄，不能监控到每一路组件的运行情况，因此不可能使每一路组件都处于最佳工作点，组件配置不灵活；2. 集中式逆变器占地面积大，需要专用的机房，安装不灵活；3. 自身耗电以及机房通风散热耗电量大。集中式逆变器四、组串式逆变器光伏组串直接接入逆变器，单台容量一般在 100kW 以下。组串式并网逆变器的体积小、重量轻，搬运和安装都非常方便，不需要专业工具和设备，也不需要专门的配电室，在各种应用中都能够简化施工、减少占地，直流线路连接也不需要直流汇流箱和直流配电柜等。组串式还具有自耗电低、故障影响小、更换维护方便等优势。组串式逆变器 MPPT 电压范围宽，一般为 250-800V，组件配置更为灵活。在阴雨天，雾气多的地区，发电时间长。组串式逆变器采用模块化设计，直流端具有多路 MPPT 功能，交流端并联并网，其优点是不受组串间模块差异，和阴影遮挡的影响，同时减少光伏电池组件最佳工作点与逆变器不匹配的情况，最大程度增加了发电量。组串式逆变器劣势：1•多个逆变器并联时，总谐波髙，单台逆变器 THDI 可以控制到2%以上，但如果超过 40 台逆变器并联时，总谐波会迭加，而且较难抑制，容易产生谐振。2•电子元器件较多，功率器件和信号电路在同一块板上，设计和制造的难度大，可靠性稍差。功率器件电气间隙小，不适合髙海拔地区。组串式逆变器五、箱式变压器箱变作用：逆变器将直流逆变为交流后，电压通常为 270V~800V，将若干逆变器交流电流汇集后，升压至 35kV(10kV)，再通过集电线路将电能送出。通常一个光伏区，配备一台箱变。我们常用的组合式美式箱变是...
