金属拉伸实验报告VIP专享

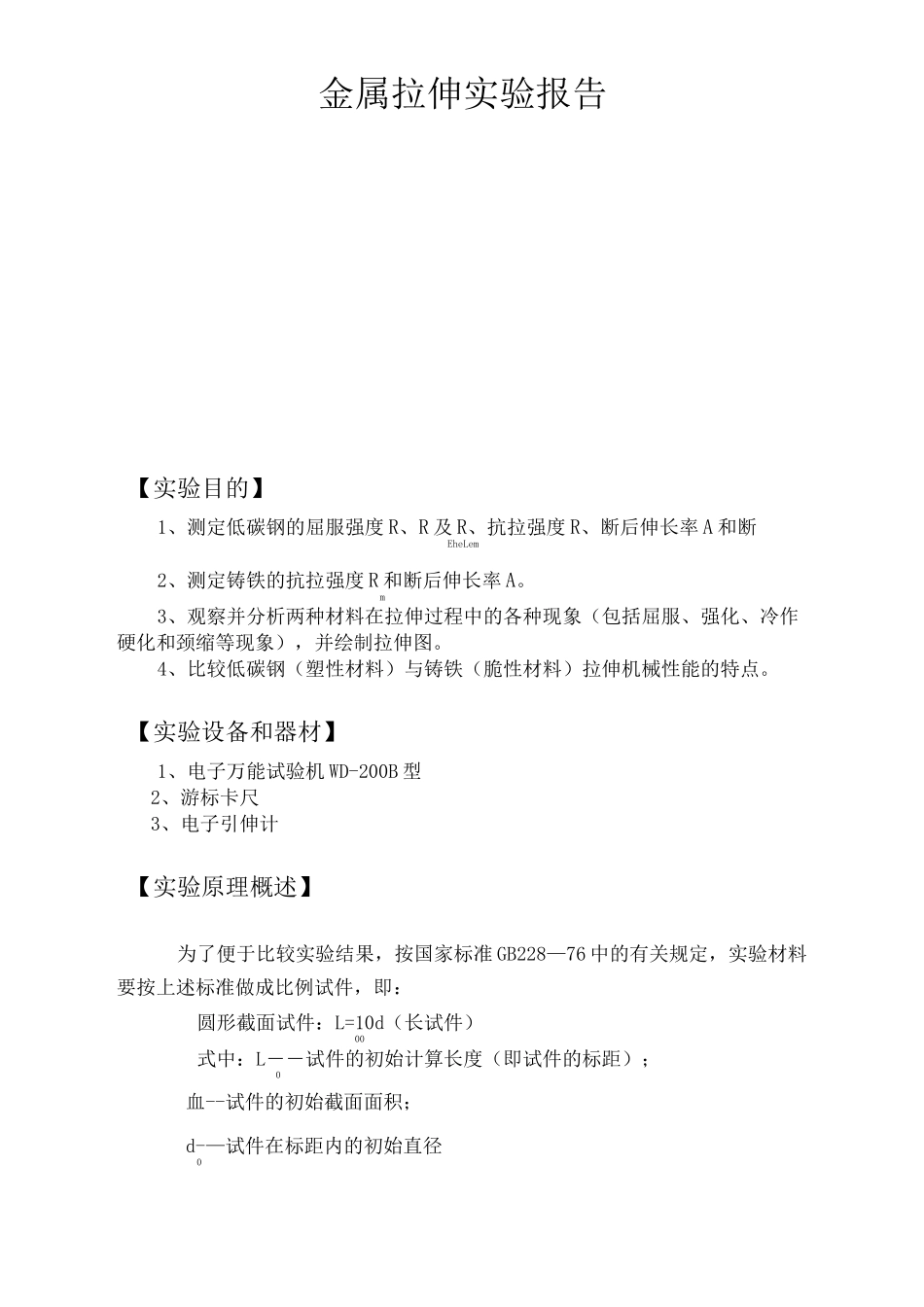

金属拉伸实验报告【实验目的】1、测定低碳钢的屈服强度 R、R 及 R、抗拉强度 R、断后伸长率 A 和断EheLem2、测定铸铁的抗拉强度 R 和断后伸长率 A。m3、观察并分析两种材料在拉伸过程中的各种现象（包括屈服、强化、冷作硬化和颈缩等现象），并绘制拉伸图。4、比较低碳钢（塑性材料）与铸铁（脆性材料）拉伸机械性能的特点。【实验设备和器材】1、电子万能试验机 WD-200B 型2、游标卡尺3、电子引伸计【实验原理概述】为了便于比较实验结果，按国家标准 GB228—76 中的有关规定，实验材料要按上述标准做成比例试件，即：圆形截面试件：L=10d（长试件）00式中：L――试件的初始计算长度（即试件的标距）；0血--试件的初始截面面积；d-—试件在标距内的初始直径0实验室里使用的金属拉伸试件通常制成标准圆形截面试件，如图 1 所示图 1 拉伸试件将试样安装在试验机的夹头中，然后开动试验机，使试样受到缓慢增加的拉力（应根据材料性能和试验目的确定拉伸速度），直到拉断为止，并利用试验机的自动绘图装置绘出材料的拉伸图（图 2—2 所示）。应当指出，试验机自动绘图装置绘出的拉伸变形 AL 主要是整个试样（不只是标距部分）的伸长，还包括机器的弹性变形和试样在夹头中的滑动等因素。由于试样开始受力时，头部在夹头1、低碳钢（典型的塑性材料）当拉力较小时，试样伸长量与力成正比增加，保持直线关系，拉力超过 FP后拉伸曲线将由直变曲•保持直线关系的最大拉力就是材料比例极限的力值 F。P在 F 的上方附近有一点是 F,若拉力小于 F 而卸载时,卸载后试样立刻恢复..Pcc原状，若拉力大于 F 后再卸载，则试件只能部分恢复，保留的残余变形即为塑c性变形，因而匚是代表材料弹性极限的力值。当拉力增加到一定程度时，试验机的示力指针（主动针）开始摆动或停止不动,拉伸图上出现锯齿状或平台，这说明此时试样所受的拉力几乎不变但变形却在继续，这种现象称为材料的屈服。低碳钢的屈服阶段常呈锯齿状，其上屈服点 B'受变形速度及试样形式等因素的影响较大，而下屈服点 B 则比较稳定（因此工程上常以其下屈服点 B 所对应的力值 F 作为材料eL屈服时的力值）。确定屈服力值时，必须注意观察读数表盘上测力指针的转动情况，读取测力度盘指针首次回转前指示的最大力 F（上屈服荷 eH载）和不计初瞬时效应时屈服阶段中的最小力 FeL（下屈服荷载）或首次停止转动指示的恒定力 F（下屈服荷载），将其分别除以eL试样的原始...
