二极管的结构及性能特点.

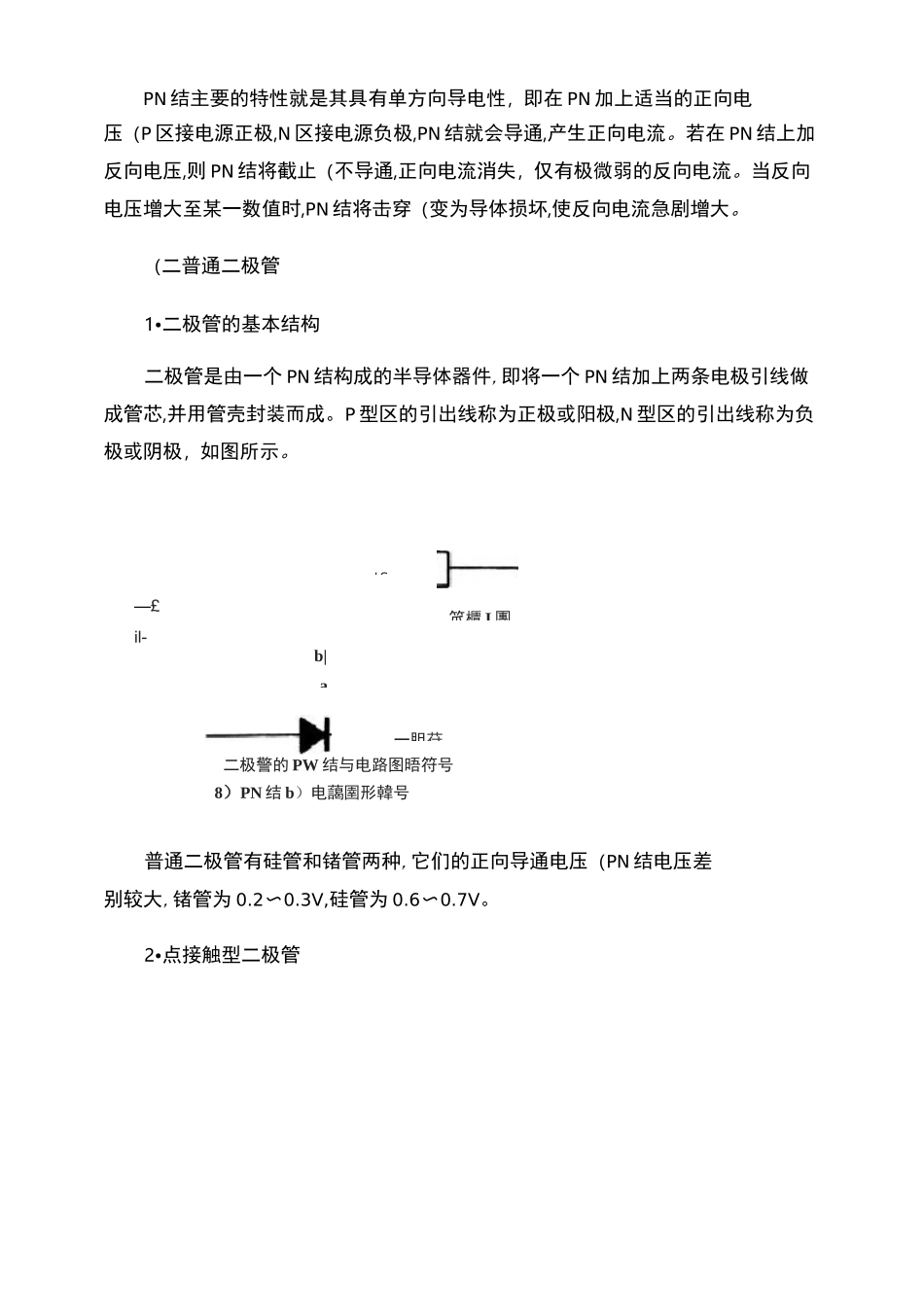

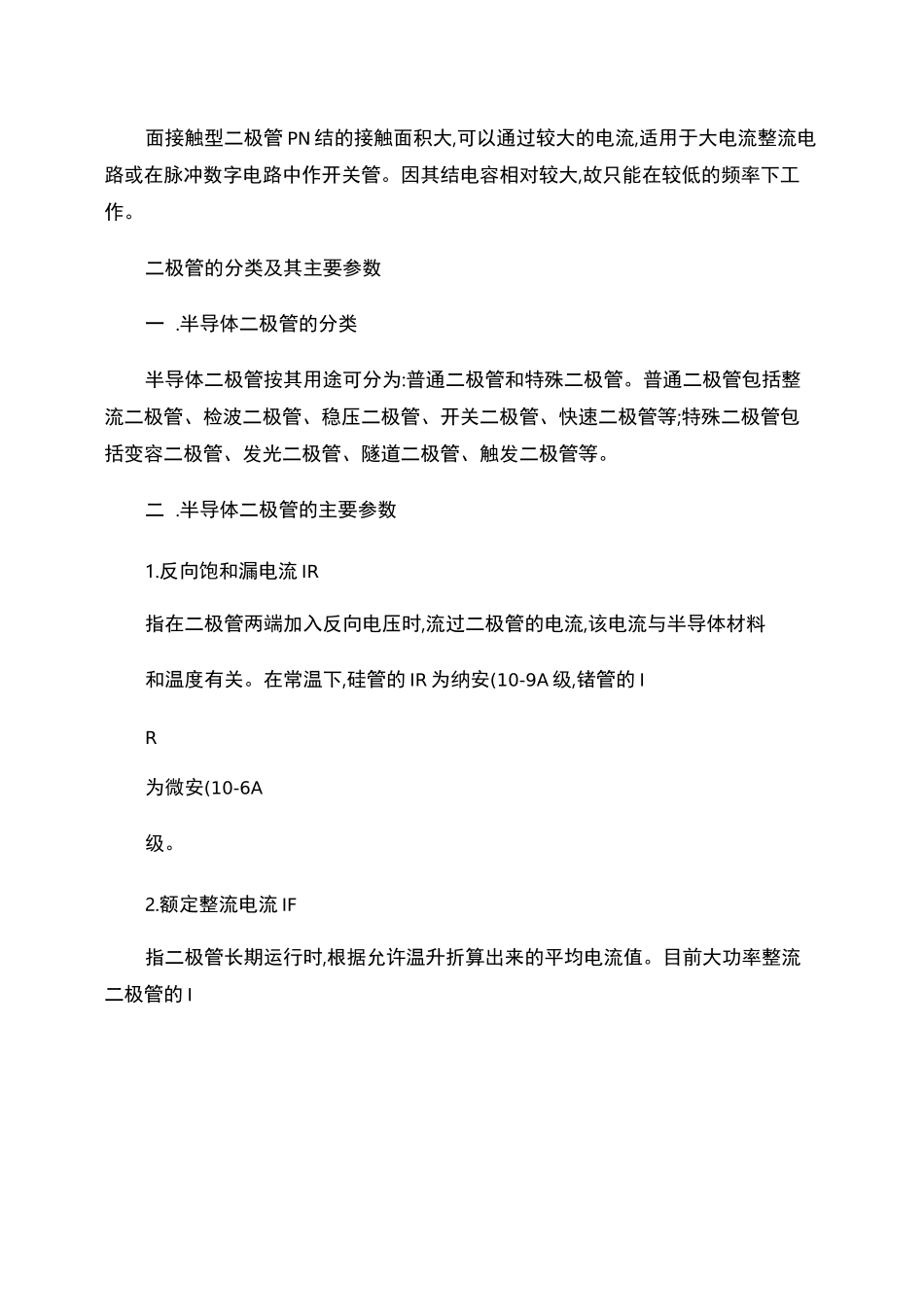

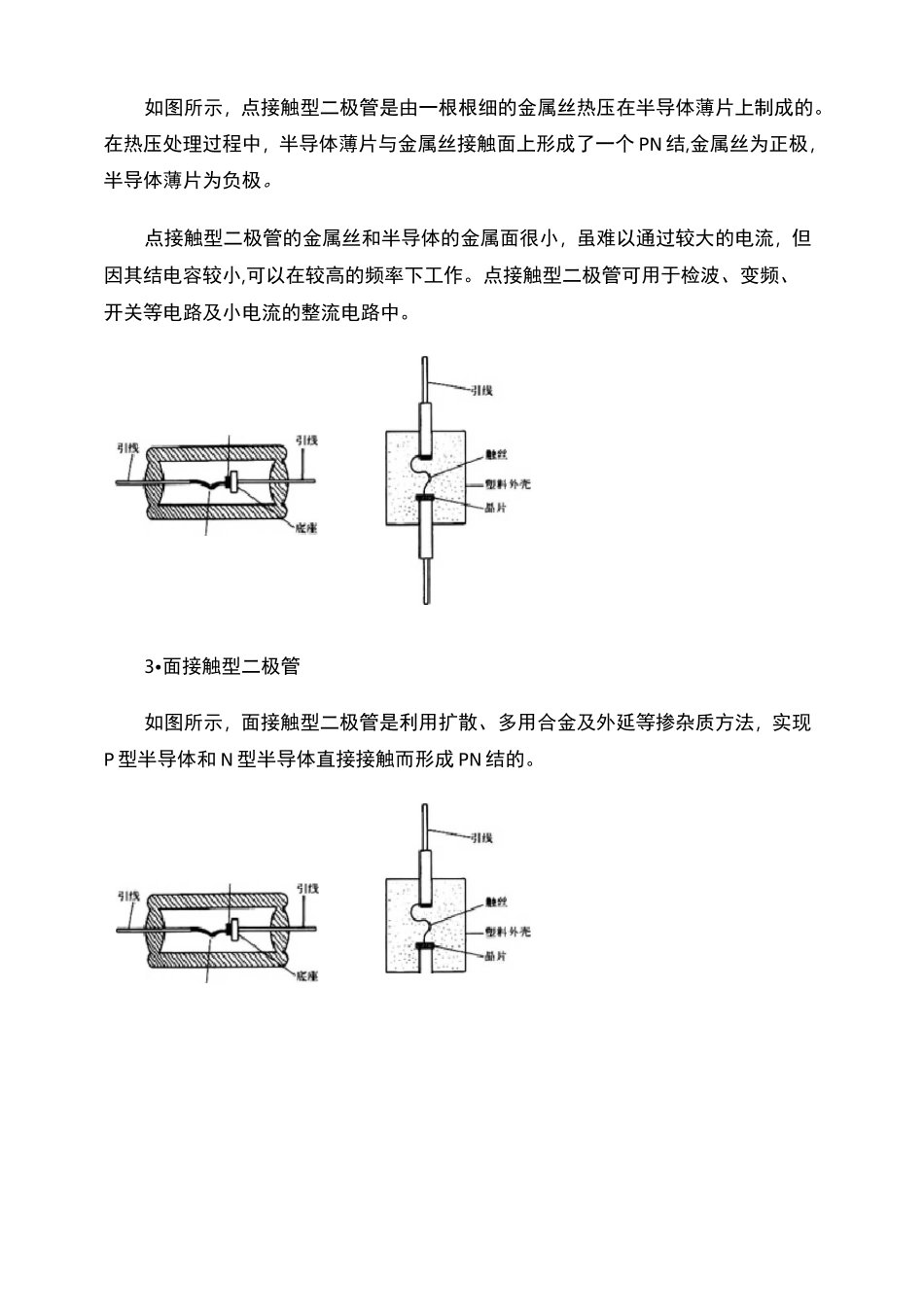

一胆苻1SPN 结主要的特性就是其具有单方向导电性，即在 PN 加上适当的正向电压（P 区接电源正极,N 区接电源负极,PN 结就会导通,产生正向电流。若在 PN 结上加反向电压,则 PN 结将截止（不导通,正向电流消失，仅有极微弱的反向电流。当反向电压增大至某一数值时,PN 结将击穿（变为导体损坏,使反向电流急剧增大。（二普通二极管1•二极管的基本结构二极管是由一个 PN 结构成的半导体器件,即将一个 PN 结加上两条电极引线做成管芯,并用管壳封装而成。P 型区的引出线称为正极或阳极,N 型区的引出线称为负极或阴极，如图所示。—£il-b|二极警的 PW 结与电路图晤符号8）PN 结 b）电藹圉形韓号普通二极管有硅管和锗管两种,它们的正向导通电压（PN 结电压差别较大,锗管为 0.2〜0.3V,硅管为 0.6〜0.7V。2•点接触型二极管a笊櫃 I 團如图所示，点接触型二极管是由一根根细的金属丝热压在半导体薄片上制成的。在热压处理过程中，半导体薄片与金属丝接触面上形成了一个 PN 结,金属丝为正极，半导体薄片为负极。点接触型二极管的金属丝和半导体的金属面很小，虽难以通过较大的电流，但因其结电容较小,可以在较高的频率下工作。点接触型二极管可用于检波、变频、开关等电路及小电流的整流电路中。3•面接触型二极管如图所示，面接触型二极管是利用扩散、多用合金及外延等掺杂质方法，实现P 型半导体和 N 型半导体直接接触而形成 PN 结的。面接触型二极管 PN 结的接触面积大,可以通过较大的电流,适用于大电流整流电路或在脉冲数字电路中作开关管。因其结电容相对较大,故只能在较低的频率下工作。二极管的分类及其主要参数一 .半导体二极管的分类半导体二极管按其用途可分为:普通二极管和特殊二极管。普通二极管包括整流二极管、检波二极管、稳压二极管、开关二极管、快速二极管等;特殊二极管包括变容二极管、发光二极管、隧道二极管、触发二极管等。二 .半导体二极管的主要参数1.反向饱和漏电流 IR指在二极管两端加入反向电压时,流过二极管的电流,该电流与半导体材料和温度有关。在常温下,硅管的 IR 为纳安(10-9A 级,锗管的 IR为微安(10-6A级。2.额定整流电流 IF指二极管长期运行时,根据允许温升折算出来的平均电流值。目前大功率整流二极管的 I值可达 1000A。3.最大平均整流电流 IO在半波整流电路中,流过负载电阻的平均整流电流的最大值。这是设计时非常重要的值。4.最大浪涌电流 IFSM允许流过的过量的正向电流...
