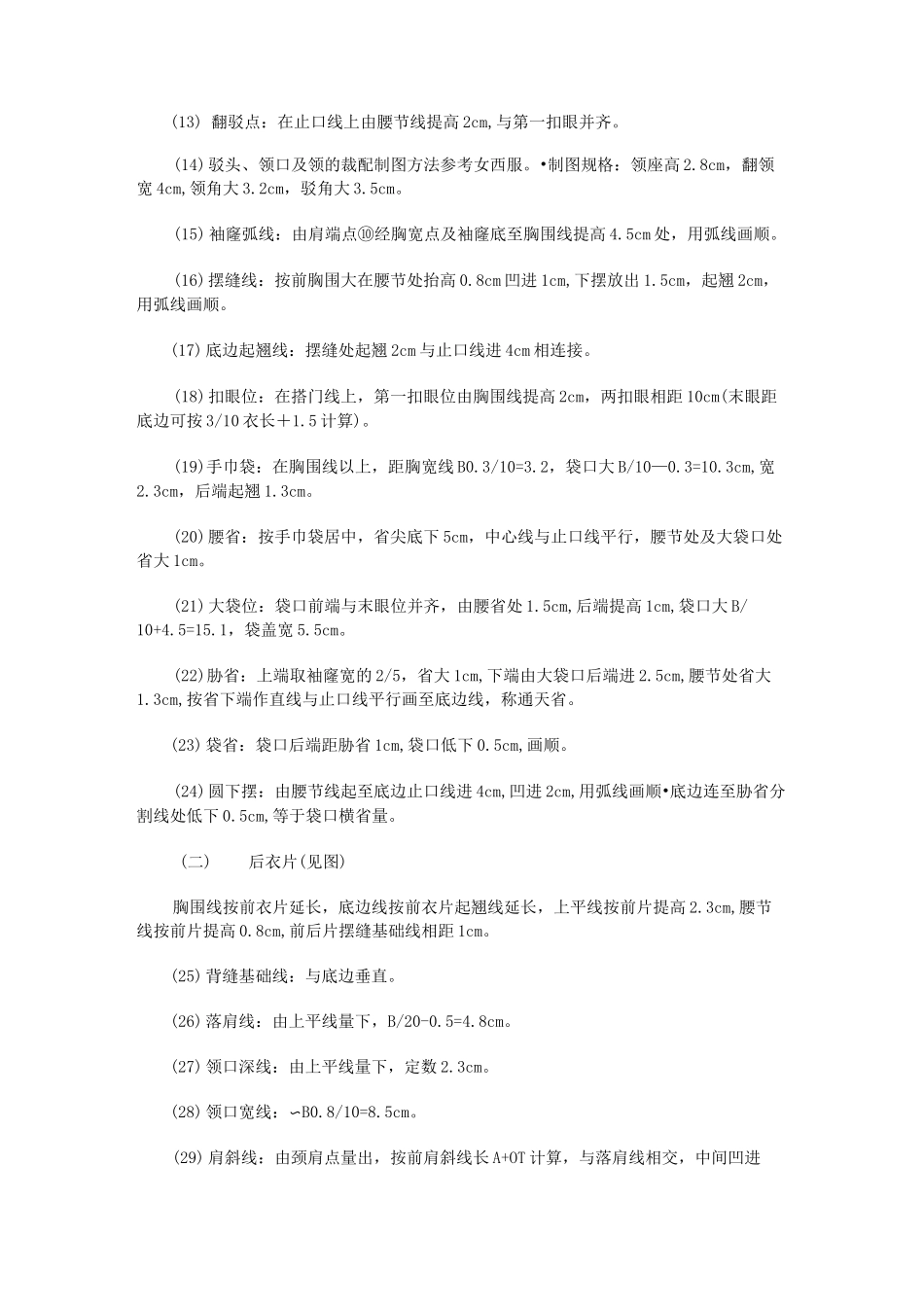

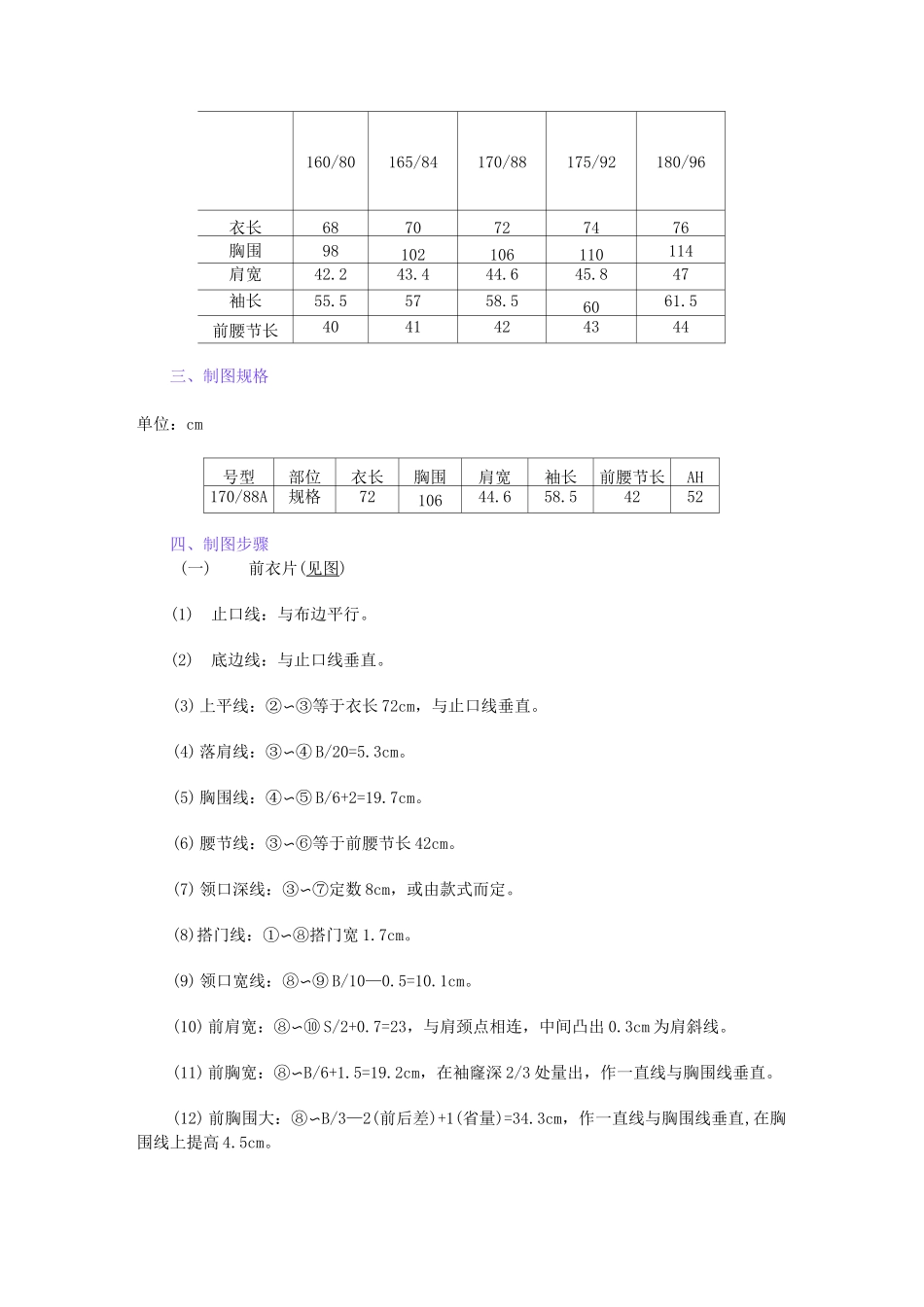

男西服成品规格参考表（5・4A）单位：cm男西服结构制图教案学习和掌握男衬衫的结构制图步骤及方法。技能目标使学生学会男衬衫的结构制图，培养学生对男衬衫的了解和掌握能力。重点难点重点男西服的结构制图。难点各部位的画顺。、款式特点及外形单排扣、平驳领男西服是常见西服基本款式。前衣片大袋为双嵌线有盖开袋，左胸一只手巾袋，门襟单排两粒扣，左驳头有一插花眼，腰节处胸省及胁省，胁省为通省，圆角下摆,后片中缝开背缝，腰节以下开背衩（也可不开衩）。袖型为圆装袖，袖口处开衩，钉装饰扣各 3 粒（见图）。、成品规格（见表）160/80165/84170/88175/92180/96衣长6870727476胸围98102106110114肩宽42.243.444.645.847袖长55.55758.56061.5前腰节长4041424344三、制图规格单位：cm号型部位衣长胸围肩宽袖长前腰节长AH170/88A规格7210644.658.54252四、制图步骤(一)前衣片(见图)(1)止口线：与布边平行。(2)底边线：与止口线垂直。(3) 上平线：②〜③等于衣长 72cm，与止口线垂直。(4) 落肩线：③〜④ B/20=5.3cm。(5) 胸围线：④〜⑤ B/6+2=19.7cm。(6) 腰节线：③〜⑥等于前腰节长 42cm。(7) 领口深线：③〜⑦定数 8cm，或由款式而定。(8)搭门线：①〜⑧搭门宽 1.7cm。(9) 领口宽线：⑧〜⑨ B/10—0.5=10.1cm。(10) 前肩宽：⑧〜⑩ S/2+0.7=23，与肩颈点相连，中间凸出 0.3cm 为肩斜线。(11) 前胸宽：⑧〜B/6+1.5=19.2cm，在袖窿深 2/3 处量出，作一直线与胸围线垂直。(12) 前胸围大：⑧〜B/3—2(前后差)+1(省量)=34.3cm，作一直线与胸围线垂直,在胸围线上提高 4.5cm。(13) 翻驳点：在止口线上由腰节线提高 2cm,与第一扣眼并齐。(14)驳头、领口及领的裁配制图方法参考女西服。•制图规格：领座高 2.8cm，翻领宽 4cm,领角大 3.2cm，驳角大 3.5cm。(15) 袖窿弧线：由肩端点⑩经胸宽点及袖窿底至胸围线提高 4.5cm 处，用弧线画顺。(16)摆缝线：按前胸围大在腰节处抬高 0.8cm 凹进 1cm,下摆放出 1.5cm，起翘 2cm，用弧线画顺。(17) 底边起翘线：摆缝处起翘 2cm 与止口线进 4cm 相连接。(18)扣眼位：在搭门线上，第一扣眼位由胸围线提高 2cm，两扣眼相距 10cm(末眼距底边可按 3/10 衣长＋1.5 计算)。(19)手巾袋：在胸围线以上，距胸宽线 B0.3/10=3.2，袋口大 B/10—0.3=10.3cm,宽2.3cm，后端起翘 1.3cm。(20)腰省：按手巾袋居中，省尖底下 5cm，中心线与止口线平行，腰节处及大袋口处省大...
