太阳能光伏并网逆变器的设计原理框图概要

太阳能光伏并网逆变器的设计原理框图概要_第1页
1/8
太阳能光伏并网逆变器的设计原理框图概要_第2页
2/8

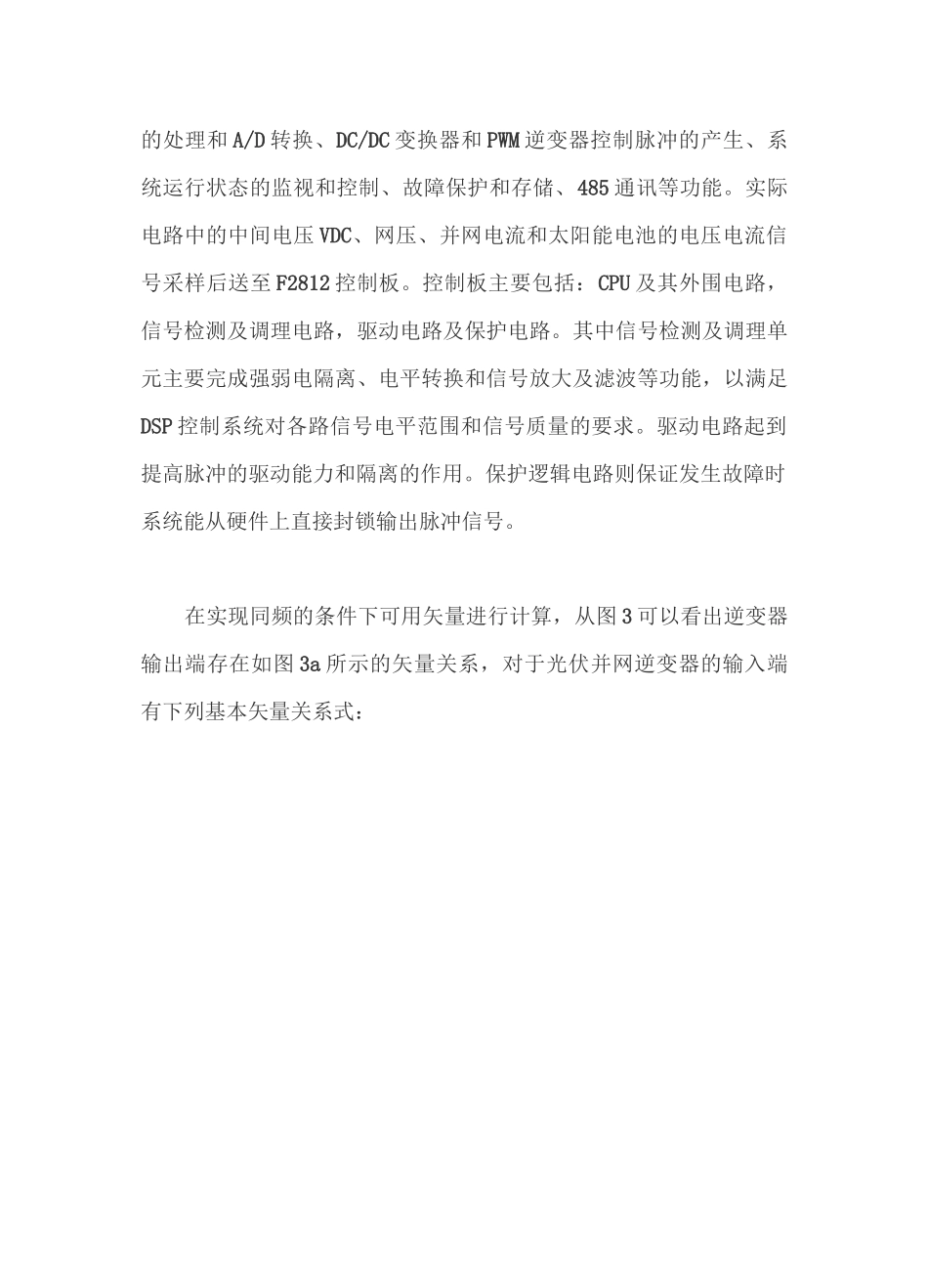

太阳能光伏并网逆变器的设计原理框图概要_第3页
3/8
(K7JHJJMPJTICMS2S12 为 H 匕的控肿 12 跻辅助山Delink[MJ/AC太阳 fig电池网i 虑图 1 光伏并网系统结构图太阳能光伏并网逆变器的设计原理框图随着生态环境的日益恶化,人们逐渐认识到必须走可持续发展的道路,太阳能必须完成从补充能源向替代能源的过渡。光伏并网是太阳能利用的发展趋势,光伏发电系统将主要用于调峰电站和屋顶光伏系统。在光伏并网系统中,并网逆变器是核心部分。目前并网型系统的研究主要集中于 DC-DC 和 DC-AC 两级能量变换的结构。DC-DC 变换环节调整光伏阵列的工作点使其跟踪最大功率点;DC-AC 逆变环节主要使输出电流与电网电压同相位,同时获得单位功率因数。其中 DC-AC 是系统的关键设计。太阳能光伏并网系统结构图如图 1 所示。本系统采用两级式设计,前级为升压斩波器,后级为全桥式逆变器。前级用于最大功率追踪,后级实现对并网电流的控制。控制都是由 DSP 芯片 TMS320F2812 协调完成。逆变器的设计太阳能并网逆变器是并网发电系统的核心部分,其主要功能是将太阳能电池板发出的直流电逆变成单相交流电,并送入电网。同时实现对中间电压的稳定,便于前级升压斩波器对最大功率点的跟踪。并且具有完善的并网保护功能,保证系统能够安全可靠地运行。图 2 是并网逆变器的原理图。图 2 逆变器原理框图控制系统以 TI 公司的 TMS320F2812 为核心,可以实现反馈信号的处理和 A/D 转换、DC/DC 变换器和 PWM 逆变器控制脉冲的产生、系统运行状态的监视和控制、故障保护和存储、485 通讯等功能。实际电路中的中间电压 VDC、网压、并网电流和太阳能电池的电压电流信号采样后送至 F2812 控制板。控制板主要包括:CPU 及其外围电路,信号检测及调理电路,驱动电路及保护电路。其中信号检测及调理单元主要完成强弱电隔离、电平转换和信号放大及滤波等功能,以满足DSP 控制系统对各路信号电平范围和信号质量的要求。驱动电路起到提高脉冲的驱动能力和隔离的作用。保护逻辑电路则保证发生故障时系统能从硬件上直接封锁输出脉冲信号。在实现同频的条件下可用矢量进行计算,从图 3 可以看出逆变器输出端存在如图 3a 所示的矢量关系,对于光伏并网逆变器的输入端有下列基本矢量关系式:uuto图 3 控制矢量图Vac 二 Vs+j3L・IN+RS・IN⑴式中 Vac—电网基波电压幅值,Vs—逆变器输出端基波幅值。在网压 Vac(t)为一定的情况下,IN(t)幅值和相位仅由光伏并网逆变器输出端的脉冲电压中的基波...
