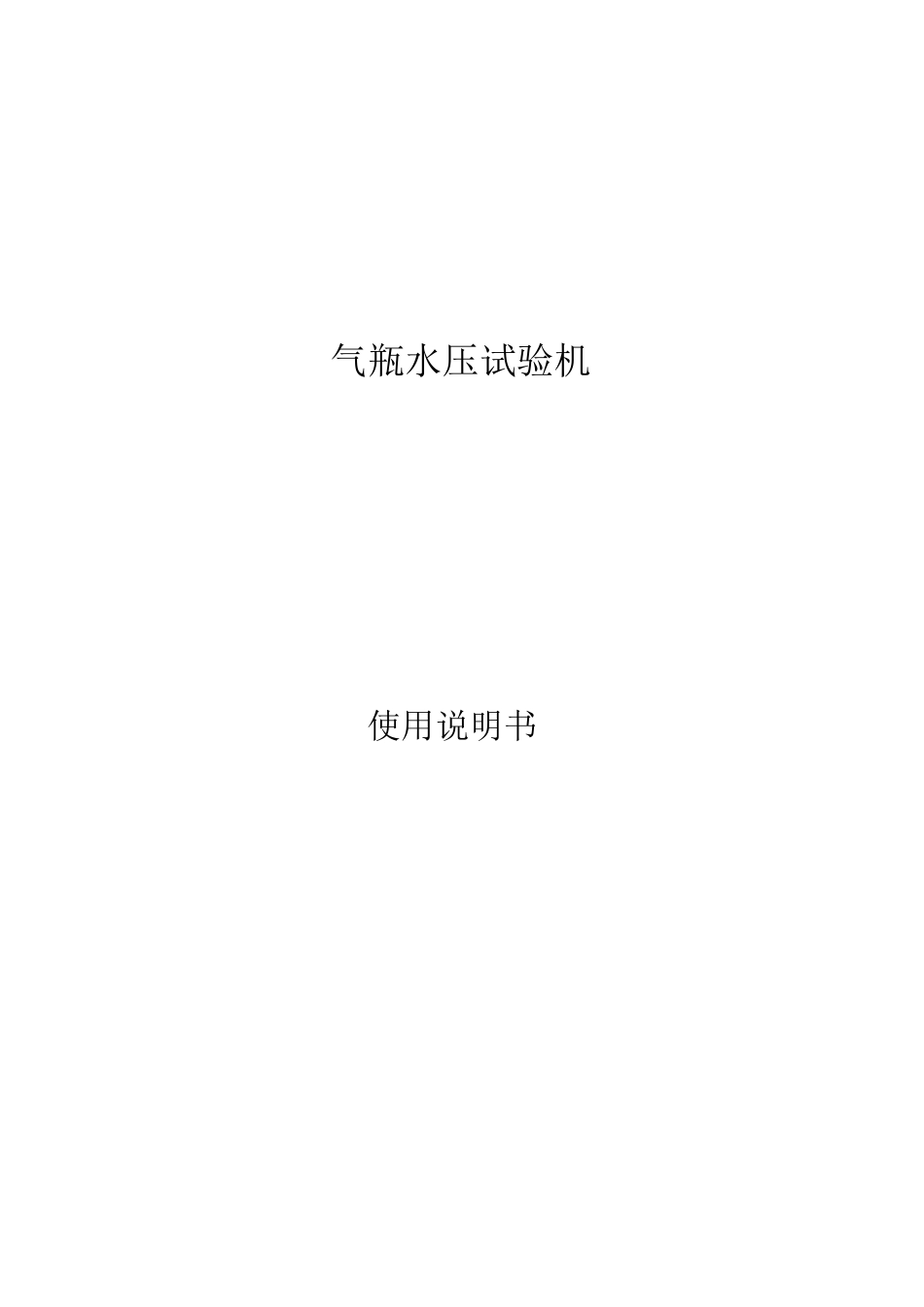

气瓶外侧法水压试验机

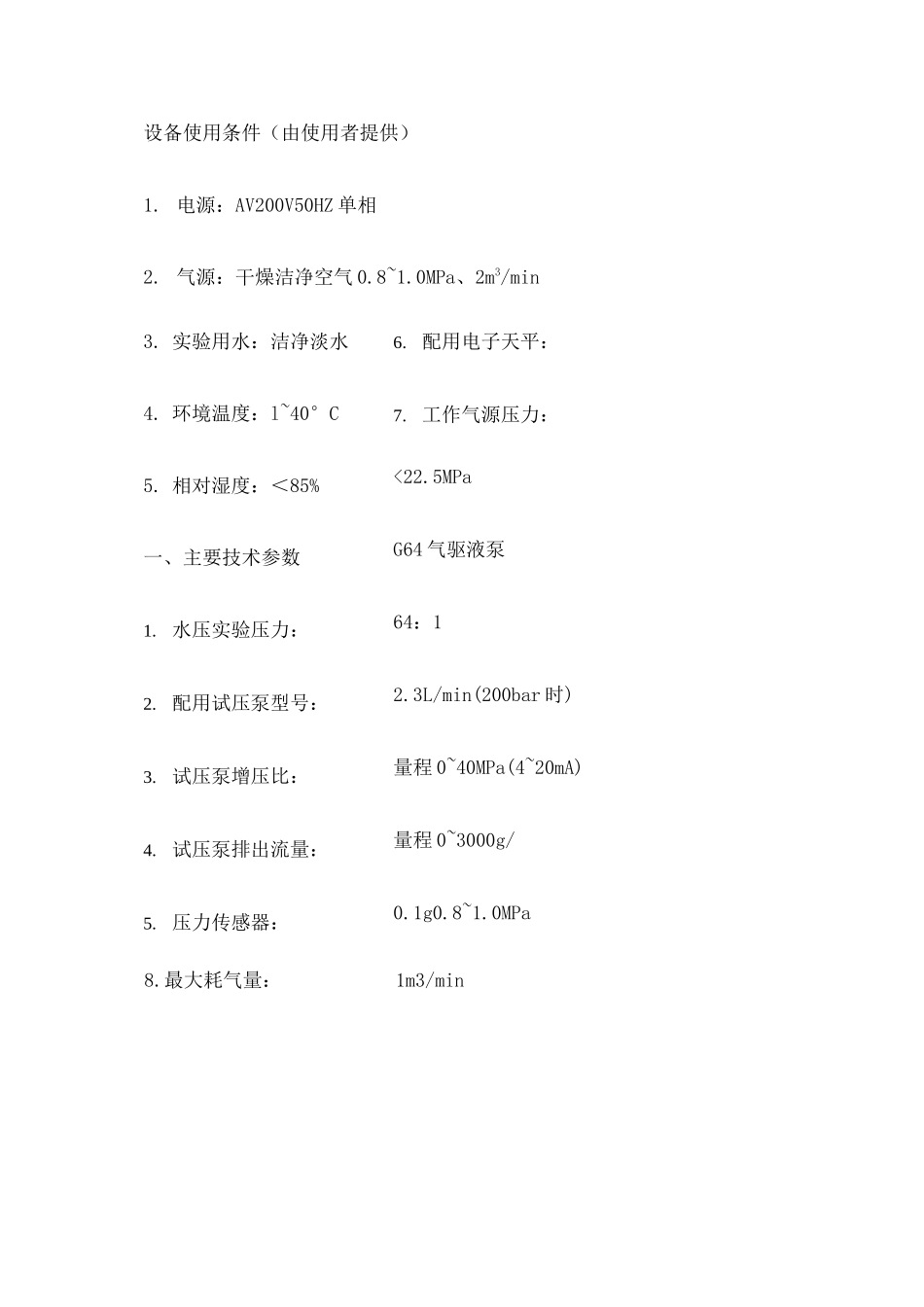

气瓶水压试验机使用说明书设备使用条件（由使用者提供）1. 电源：AV200V50HZ 单相2. 气源：干燥洁净空气 0.8~1.0MPa、2m3/min3. 实验用水：洁净淡水4. 环境温度：l~40°C5. 相对湿度：＜85%一、主要技术参数1. 水压实验压力：2. 配用试压泵型号：3. 试压泵增压比：4. 试压泵排出流量：5. 压力传感器：6. 配用电子天平：7. 工作气源压力：<22.5MPaG64 气驱液泵64：12.3L/min(200bar 时)量程 0~40MPa(4~20mA)量程 0~3000g/0.1g0.8~1.0MPa8.最大耗气量：1m3/min9.工作电源：AC220V/50HZ数显表气体压力表高压压力表11.控制台外形尺寸一、实验方法1100X1300X800mm10.重量：~60kg9.工作电源：AC220V/50HZ数显表气体压力表高压压力表急停气体调压阀气体开关密封囊气体开关泄压阀数显表：显示当前重量值气体压力表：显示高压泵驱动气体压力值高压压力表：显示当前高压输出压力值急停：紧急停车按钮气体调压阀：调节驱动进气压力，沿“+”旋转为增大进气压力，沿“一”旋转为降低进气压力，进而控制高压输出的大小密封囊气体开关：打开关闭水套盖密封囊气体开关，通过调节控制台右侧调压阀可调节密封囊进气压力（出厂时已经调好，压力在 0.4MPa 内，压力表在机箱内测）（二）操作步骤1.试压桶冲洗干净后关闭排水阀 FO 打开水套进水阀 Fl、FB,将水注到适当高度，以放入受试瓶后水不满出为合适。2.将待试瓶上所标记的出厂编号、公称工作压力、实验压力、气瓶质量、气瓶容积、制造厂商、出厂日期、气瓶所属单位等记入记录。测量并记录实验温度（一般测试用水及室内温度应大于 5°C）。3.安装受试瓶将受试瓶专用接头 R 旋紧至已装满的受试瓶 I 上，并与水套盖 L 连接，吊起受试瓶，将其悬入水套 U,将水套盖 L 紧固在水套 U 上。打开阀 FA、FB，将承压软管 W 流出的水加入活接头 S 至满，再与活接头 S 紧密连接后关闭阀 FA。为了确保系统无泄漏，必要时可在受试瓶吊入水套前先接上承压管加压检漏。4.水套排气，量杯注水开启阀 FA，将三通阀 F3 切向排水位置，再开启阀 F1,当水从阀 FA 流出后关闭阀 F1、FA。将三通阀 F3 切向注水位置，略微打开阀 F1，试验用水被注入量杯H,调整量杯内储水量在 250〜300g 之间，并保证注水管口被浸入水平面以下 20mm左右，关闭 F1.5.静置读取天平 G 的示值，静置 30S 后观察示值是否有变化。若不变则记录值 A。若示值下降说明水套系统有泄漏，若示值上升则水阀内部...
