结构力学求解器使用指引

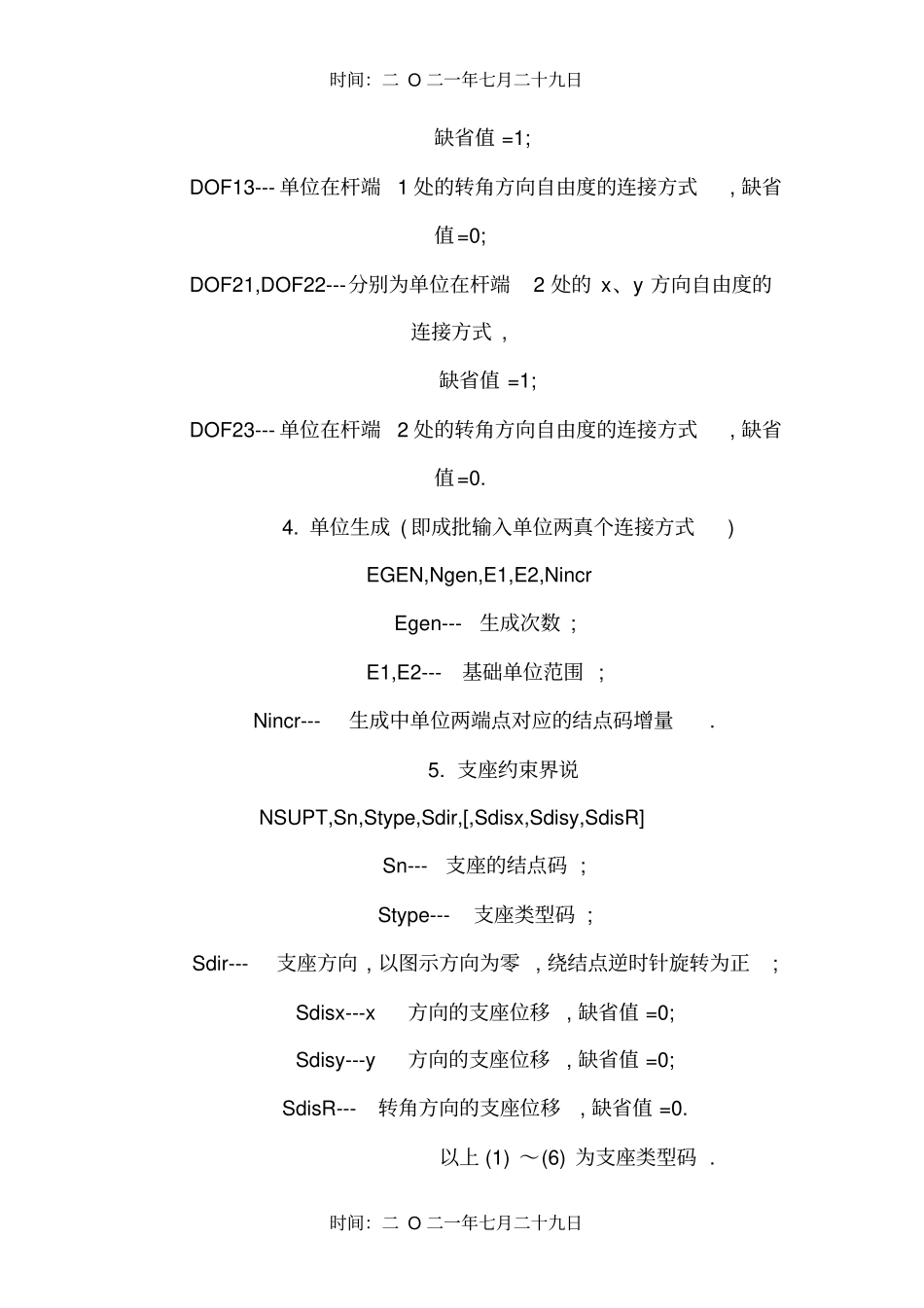

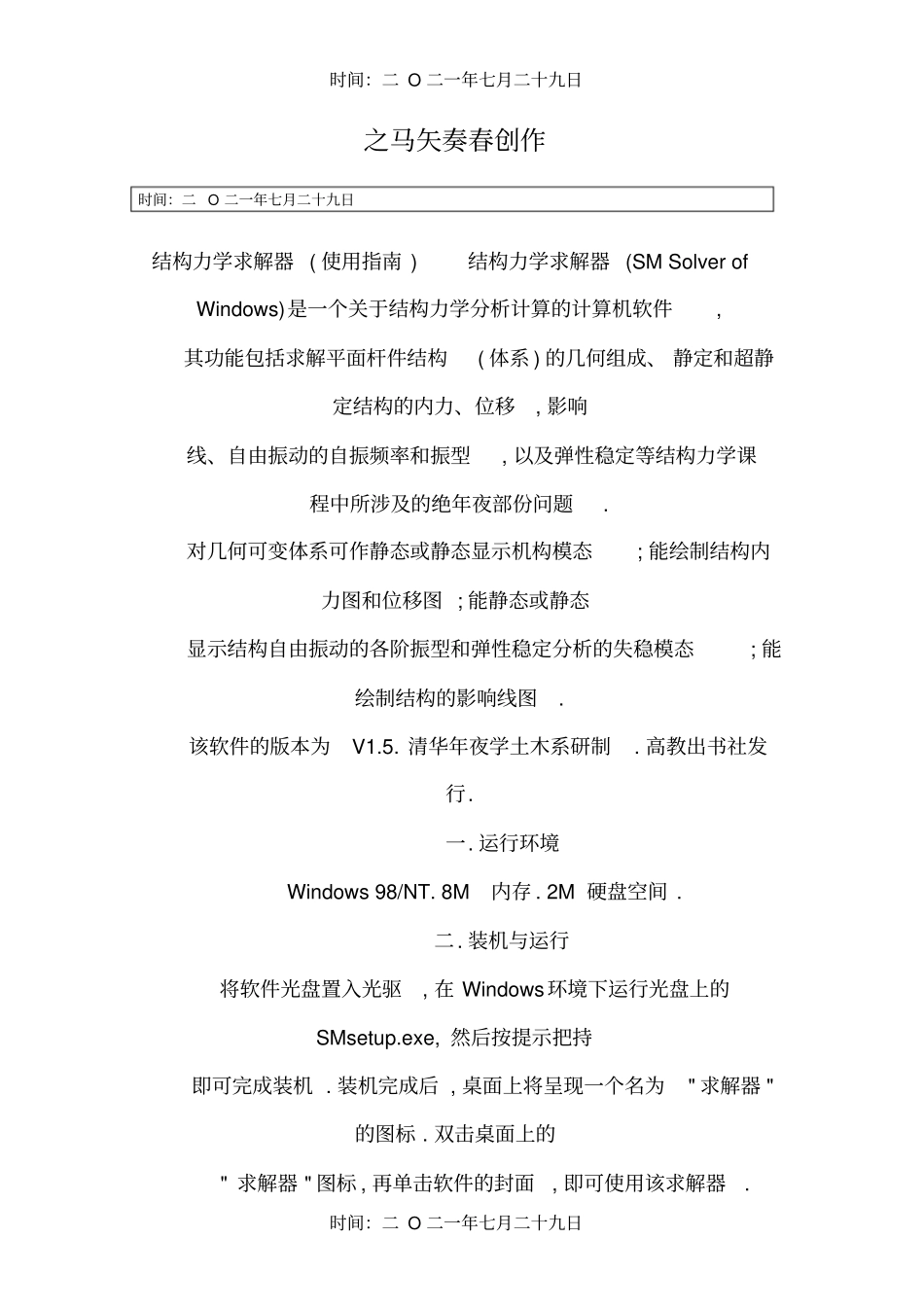

时间：二 O 二一年七月二十九日时间：二 O 二一年七月二十九日之马矢奏春创作时间：二 O 二一年七月二十九日结构力学求解器 ( 使用指南 )结构力学求解器 (SM Solver of Windows)是一个关于结构力学分析计算的计算机软件, 其功能包括求解平面杆件结构( 体系 ) 的几何组成、 静定和超静定结构的内力、位移, 影响线、自由振动的自振频率和振型, 以及弹性稳定等结构力学课程中所涉及的绝年夜部份问题. 对几何可变体系可作静态或静态显示机构模态; 能绘制结构内力图和位移图 ; 能静态或静态显示结构自由振动的各阶振型和弹性稳定分析的失稳模态; 能绘制结构的影响线图. 该软件的版本为V1.5. 清华年夜学土木系研制. 高教出书社发行. 一. 运行环境 Windows 98/NT. 8M内存 . 2M 硬盘空间 . 二. 装机与运行将软件光盘置入光驱, 在 Windows环境下运行光盘上的SMsetup.exe, 然后按提示把持即可完成装机 . 装机完成后 , 桌面上将呈现一个名为" 求解器 "的图标 . 双击桌面上的 " 求解器 " 图标 , 再单击软件的封面, 即可使用该求解器. 时间：二 O 二一年七月二十九日时间：二 O 二一年七月二十九日三. 输入数椐先对结构的结点及单位进行编码, 然后按以下诸项输入数椐: 1. 结点界说 N,Nn,x,y Nn--- 结点编码 ; x---结点的 x 坐标 ; y---结点的 y 坐标 . 结构整体坐标系为xoy, 一般取结构左下支座结点为坐标原点(0,0). 2. 结点生成 ( 即成批输入结点坐标) NGEN,Ngen,Nincr,N1,N2,N12incr,Dx,DY Ngen---结点生成的次数 ; Nincr---每次生成的结点码增量; N1、N2--- 基础结点范围 ; N12incr---基础结点的编码增量; Dx,DY---生成结点的x ,y坐标增量 . 3. 单位界说 E,N1,N2[,DOF11,DOF12,DOF13,DOF21,DOF22,DOF23] N1,N2---单位两真个结点码; 以下连接方式 :1 为连接 ,0 为不连接 ; DOF11,DOF12---分别为单位在杆端1 处的 x、y 方向自由度的连接方式 , 时间：二 O 二一年七月二十九日时间：二 O 二一年七月二十九日缺省值 =1; DOF13--- 单位在杆端1 处的转角方向自由度的连接方式, 缺省值=0; DOF21,DOF22---分别为单位在杆端2 处的 x、y 方向自由度的连接方式 , 缺省值 =1; DOF23--- 单位在杆端2 处的转角方向自由度的连接方式, 缺省值=0. 4. 单位生成 ( 即成批输入单位两真个连接方式) EGEN,Ngen,E1,E2,Nincr Egen---生成...
