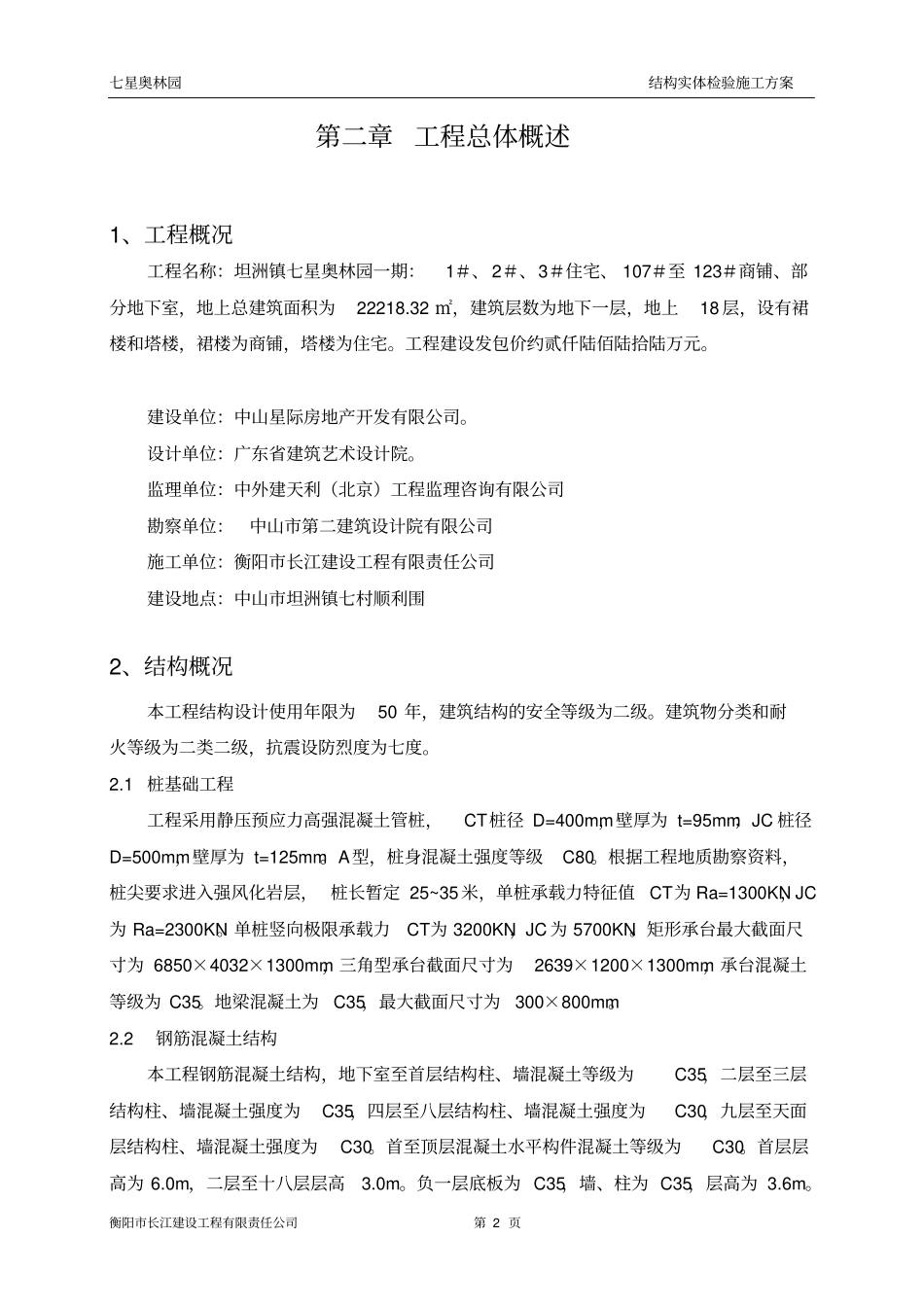

结构实体检验施工方案_第2页
2/21

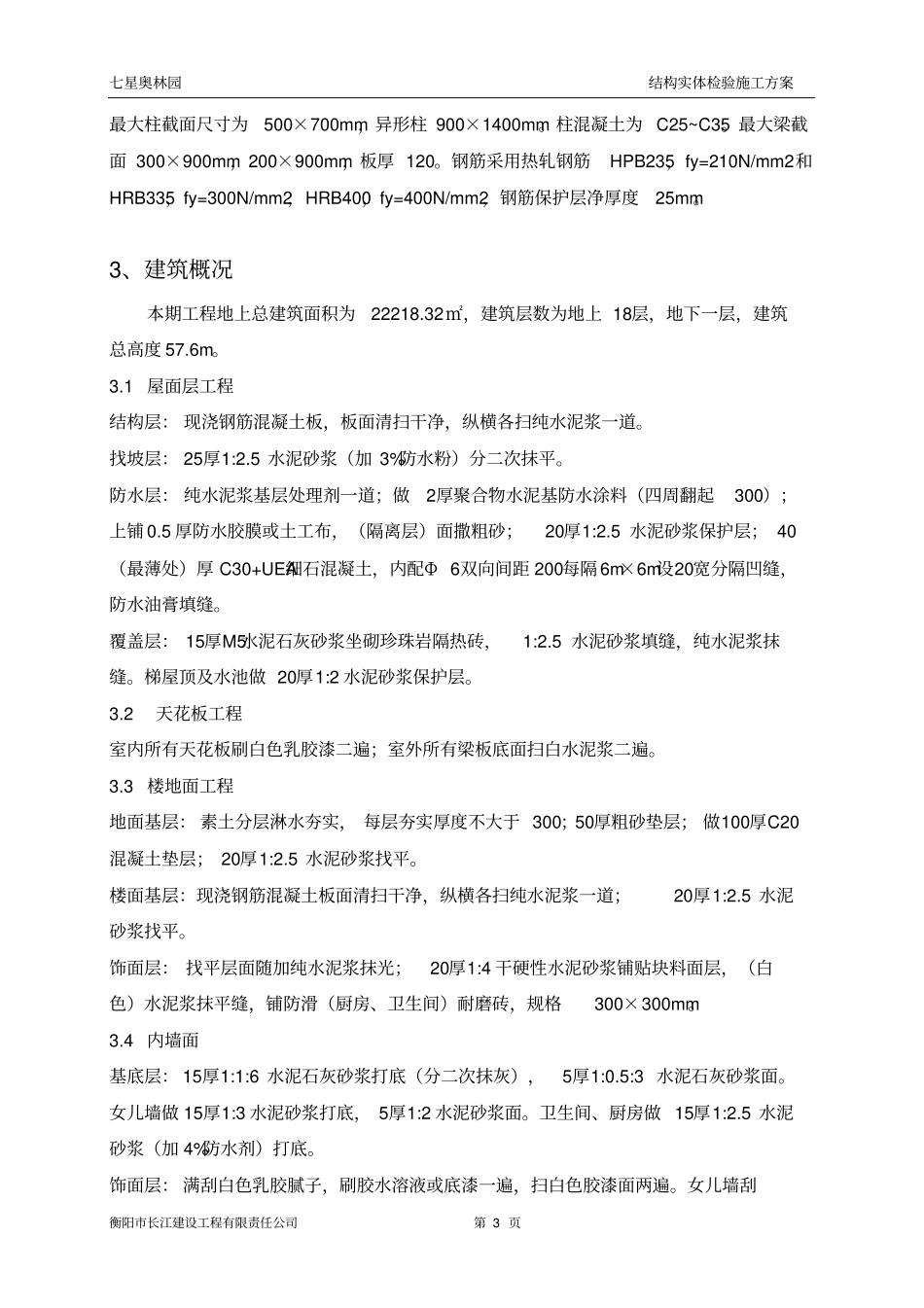

结构实体检验施工方案_第3页
3/21
七星奥林园结构实体检验施工方案衡阳市长江建设工程有限责任公司第页1 第一章 编制依据1、国家现行的建筑工程施工及验收规范、标准及广东省和中山市有关规定;2、广东省、中山市政府颁布的有关工程建设法规、法令;3、《混凝土结构工程施工质量验收规范》GB50204-2002;4、七星奥林园工程建筑、结构及其它相应专业的施工图;5、业主、监理的有关要求;6、施工单位以往的施工经验。七星奥林园结构实体检验施工方案衡阳市长江建设工程有限责任公司第页2 第二章 工程总体概述1、工程概况工程名称:坦洲镇七星奥林园一期:1#、 2#、3#住宅、 107#至 123#商铺、部分地下室,地上总建筑面积为22218.32 ㎡,建筑层数为地下一层,地上18 层,设有裙楼和塔楼,裙楼为商铺,塔楼为住宅。工程建设发包价约贰仟陆佰陆拾陆万元。建设单位:中山星际房地产开发有限公司。设计单位:广东省建筑艺术设计院。监理单位:中外建天利(北京)工程监理咨询有限公司勘察单位:中山市第二建筑设计院有限公司施工单位:衡阳市长江建设工程有限责任公司建设地点:中山市坦洲镇七村顺利围2、结构概况本工程结构设计使用年限为50 年,建筑结构的安全等级为二级。建筑物分类和耐火等级为二类二级,抗震设防烈度为七度。2.1 桩基础工程工程采用静压预应力高强混凝土管桩,CT桩径 D=400mm,壁厚为 t=95mm;JC 桩径D=500mm,壁厚为 t=125mm。A型,桩身混凝土强度等级C80。根据工程地质勘察资料,桩尖要求进入强风化岩层, 桩长暂定 25~35米,单桩承载力特征值CT为 Ra=1300KN,JC为 Ra=2300KN。单桩竖向极限承载力CT为 3200KN,JC 为 5700KN。矩形承台最大截面尺寸为 6850×4032×1300mm,三角型承台截面尺寸为2639×1200×1300mm,承台混凝土等级为 C35。地梁混凝土为C35,最大截面尺寸为300×800mm。2.2 钢筋混凝土结构本工程钢筋混凝土结构,地下室至首层结构柱、墙混凝土等级为C35,二层至三层结构柱、墙混凝土强度为C35,四层至八层结构柱、墙混凝土强度为C30,九层至天面层结构柱、墙混凝土强度为C30。首至顶层混凝土水平构件混凝土等级为C30。首层层高为 6.0m,二层至十八层层高3.0m。负一层底板为 C35,墙、柱为 C35,层高为 3.6m。七星奥林园结构实体检验施工方案衡阳市长江建设工程有限责任公司第页3 最大柱截面尺寸为500×700mm,异形柱 900×1400mm。柱混凝土为 C25~C35。最大梁截面 300×900mm,200×900mm,板厚 120。钢筋采...
