继电保护问答

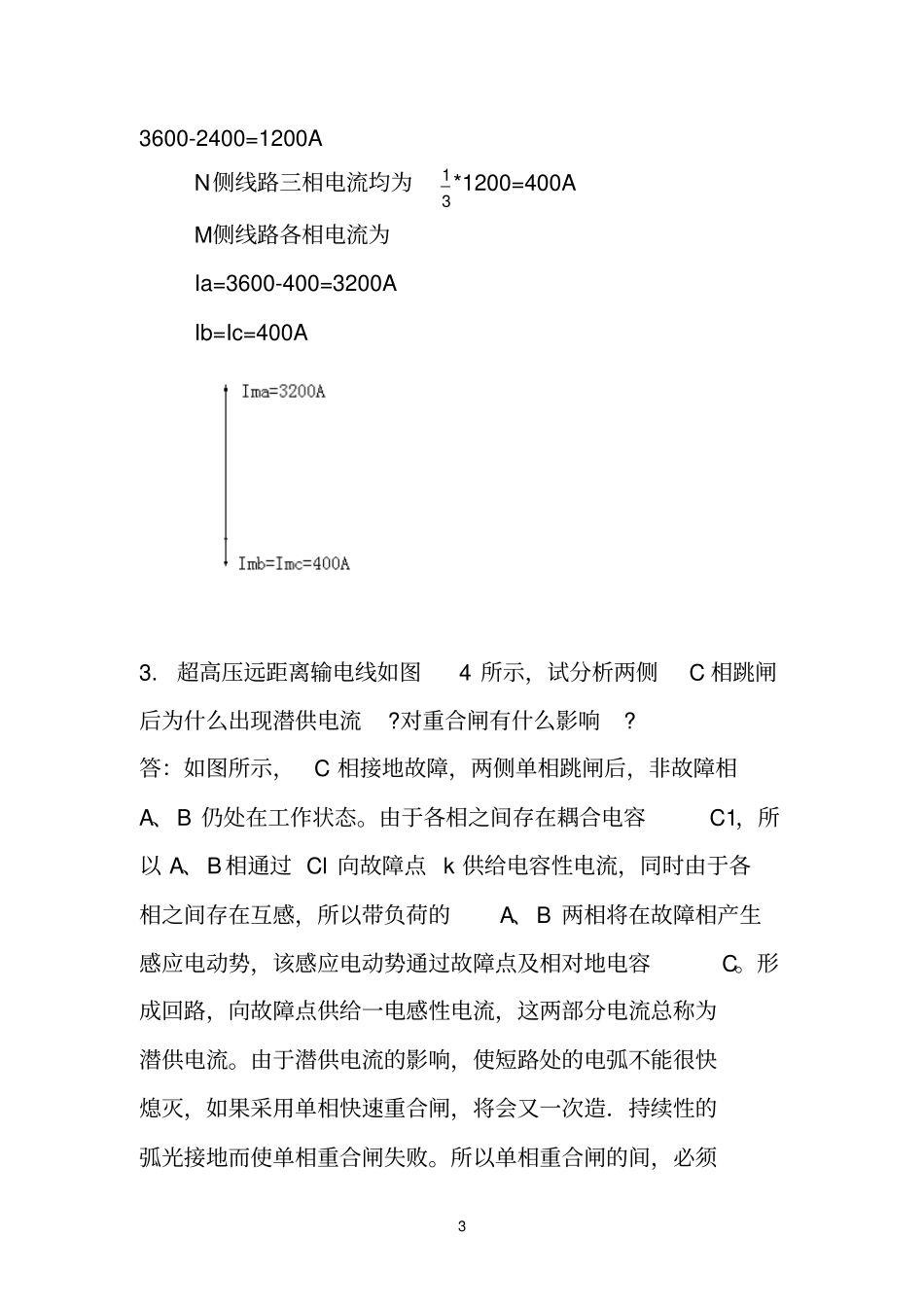

1 1．有一台 Y、d11 接线的变压器， Y 侧电流互感器为Δ 接线，在差动保护带负荷检查时，测得其Y 侧电流互感器电流相位关系为ⅰb超前ⅰ a 150 ，ⅰ a超前ⅰ c 60 ，ⅰ c 超前ⅰ b 150 ，ⅰ b 为 8.65A ，ⅰ a=ⅰ c =5A ，试分析变压器Y 侧电流互感器是否有接线错误，并改正之（用相量图分析）。答：由正常带负荷测得变压器差动保护Y侧三相电流不对称，因此可以断定变压器Y 侧电流互感器接线有误，图1 为测得的三相电流的向量图。图 1 三相不对称时的向量图由于变压器差动保护Y 侧电流互感器通常接成三角形，以消除 Y 侧零序电流对差动保护的影响。在接线的过程中最易出线的问题是电流互感器的极性接反，因此可从极性接反的角度进行考虑。正常接线时三角形接法的电流为：?a＝?A－?B?b＝?B－?C ?c＝?C－?A 由于只有一相电流的极性与另两相不同，所以仅考虑某一相?b ?a ?c 2 的极性反的情况。 从电流的幅值分析：?b 的幅值为 ?a、?c的3倍，而 ?b是由 ?B与 ?C产生的，因此可初步判断B、C 两相的极性相同，而A 相的极性可能相反。从图 2 的向量图分析可知，A 相极性接反时电流的相位关系和大小与测量情况相吻合，因此可以断定A 相 CT 的极性接反，应将 A 相 CT两端的引出线对换。图 2 三相不对称时分析图2. 电力系统如图3 示， T2 空载，线路上K 点 A 相经 Rg=100Ω 单相接地， 若已知单相接地电流Ik（1）=3600A,T1 中性点电流 In=2400A ，求线路M、N 侧的三相电流，并画出各相电流矢量图。图 3 答 ： T1 中 性 点 电 流 为2400A ， 故T2 中 性 点 电 流 为?A ?B ?C ?b ?a ?c 3 3600-2400=1200A N侧线路三相电流均为31*1200=400A M侧线路各相电流为Ia=3600-400=3200A Ib=Ic=400A 3. 超高压远距离输电线如图4 所示，试分析两侧C 相跳闸后为什么出现潜供电流?对重合闸有什么影响? 答：如图所示，C 相接地故障，两侧单相跳闸后，非故障相A、B 仍处在工作状态。由于各相之间存在耦合电容C1，所以 A、B 相通过 Cl 向故障点 k 供给电容性电流，同时由于各相之间存在互感，所以带负荷的A、B 两相将在故障相产生感应电动势，该感应电动势通过故障点及相对地电容C。形成回路，向故障点供给一电感性电流，这两部分电流总称为潜供电流。由于潜供电流的影响，使短路处的电弧不能很快熄灭，如果采用单相快速重合闸，将会又一次造．持续性的弧...
