维修电工高级操作技能考核试卷

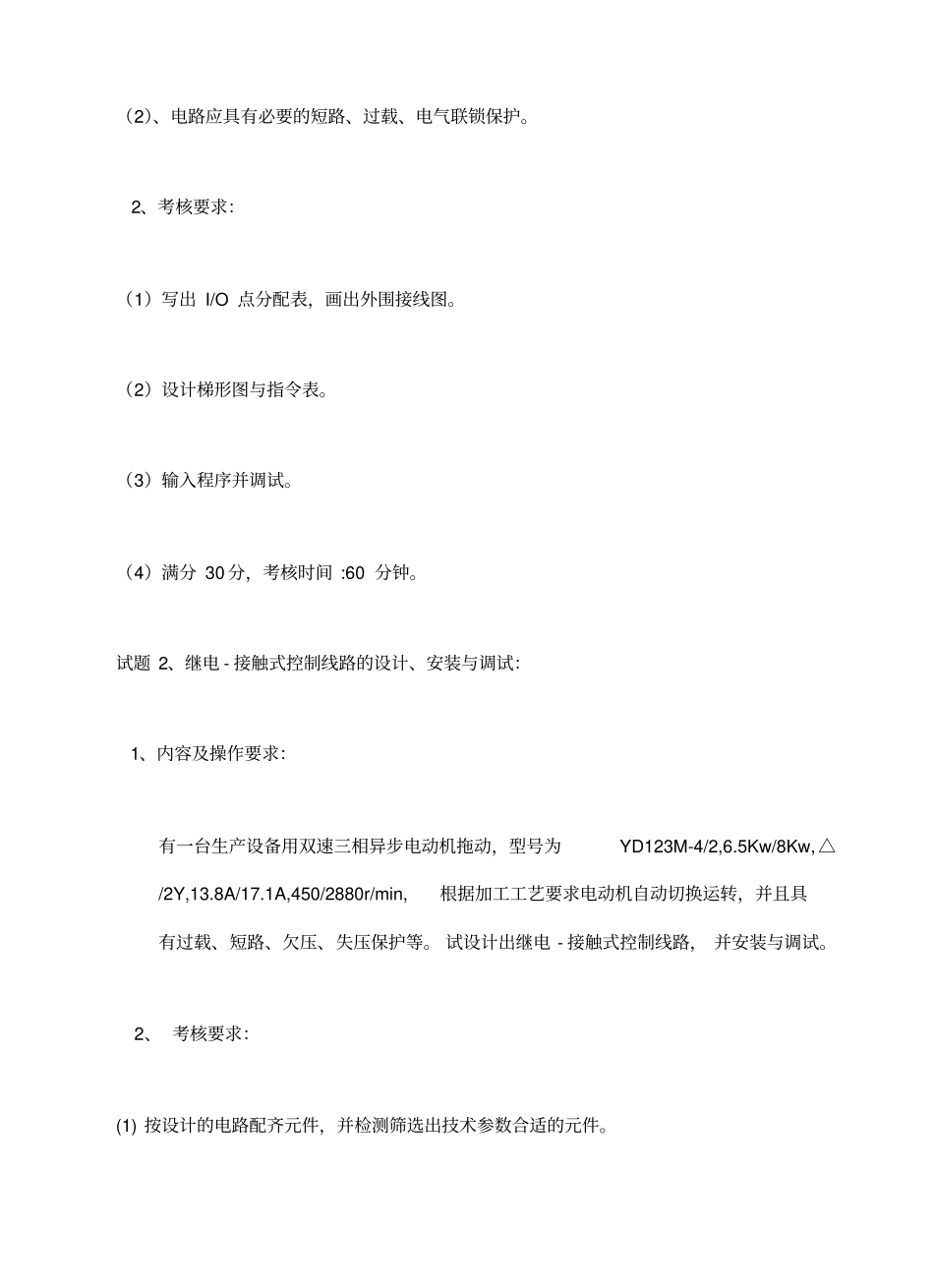

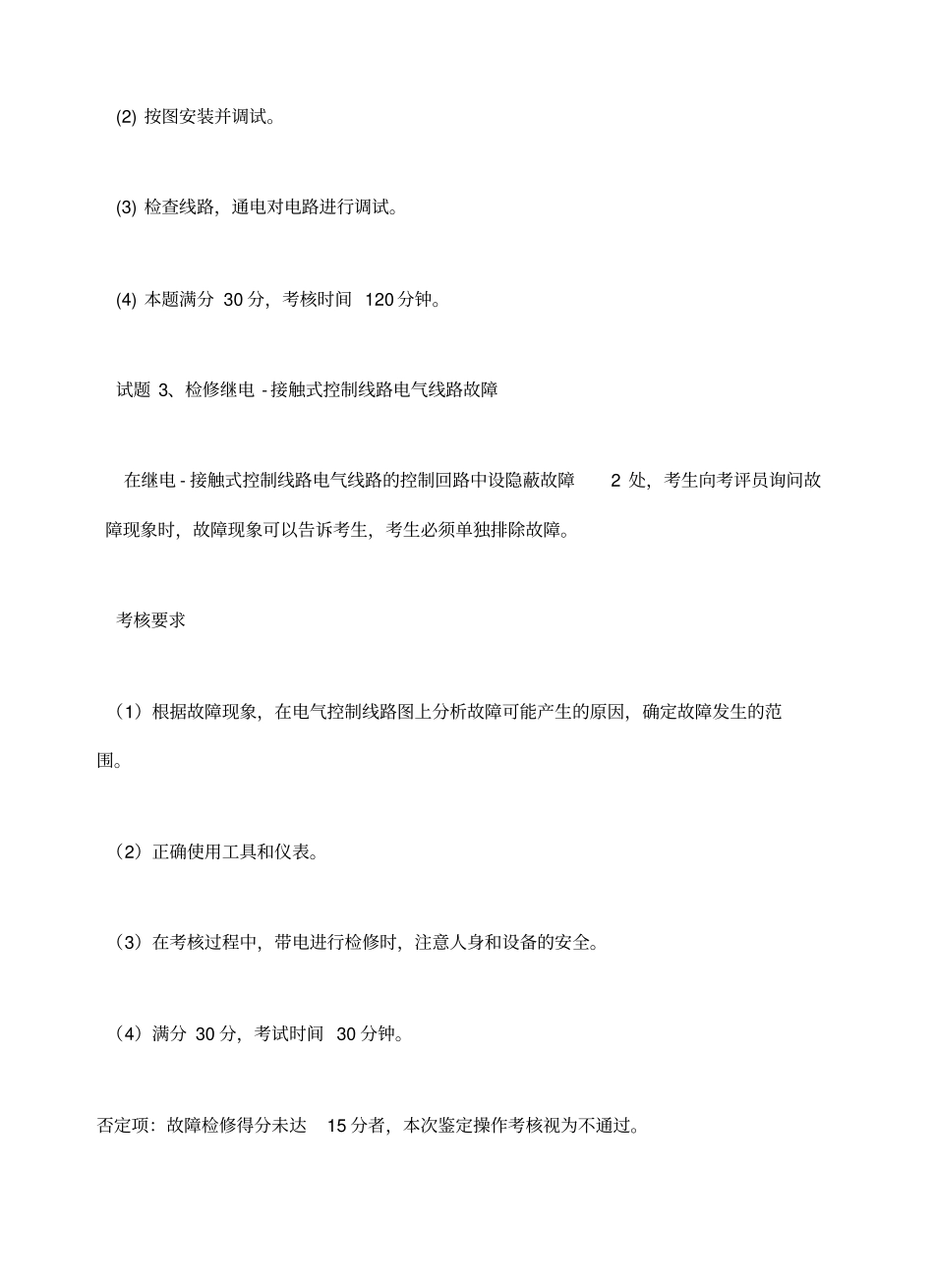

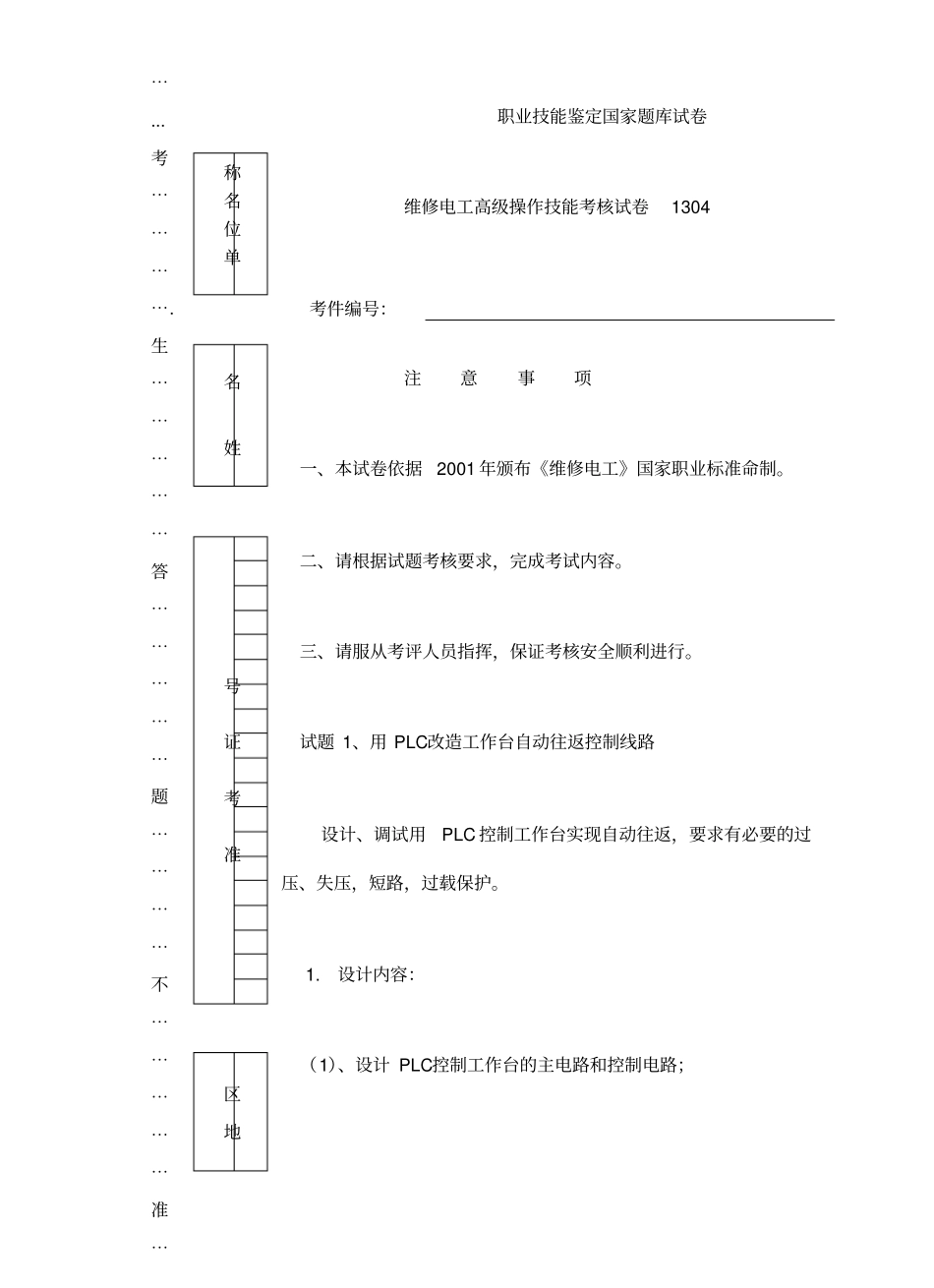

职业技能鉴定国家题库试卷维修电工高级操作技能考核试卷1304考件编号：注意事项一、本试卷依据2001 年颁布《维修电工》国家职业标准命制。二、请根据试题考核要求，完成考试内容。三、请服从考评人员指挥，保证考核安全顺利进行。试题 1、用 PLC改造工作台自动往返控制线路设计、调试用PLC 控制工作台实现自动往返，要求有必要的过压、失压，短路，过载保护。 1.设计内容：（1）、设计 PLC控制工作台的主电路和控制电路；⋯...考⋯⋯⋯⋯.生⋯⋯⋯⋯⋯答⋯⋯⋯⋯⋯题⋯⋯⋯⋯不⋯⋯⋯⋯⋯准⋯单位名称姓名准考证号地区（2）、电路应具有必要的短路、过载、电气联锁保护。2、考核要求：（1）写出 I/O 点分配表，画出外围接线图。（2）设计梯形图与指令表。（3）输入程序并调试。（4）满分 30 分，考核时间 :60 分钟。试题 2、继电 - 接触式控制线路的设计、安装与调试：1、内容及操作要求：有一台生产设备用双速三相异步电动机拖动，型号为YD123M-4/2,6.5Kw/8Kw, △/2Y,13.8A/17.1A,450/2880r/min,根据加工工艺要求电动机自动切换运转，并且具有过载、短路、欠压、失压保护等。 试设计出继电 - 接触式控制线路， 并安装与调试。2、 考核要求：(1) 按设计的电路配齐元件，并检测筛选出技术参数合适的元件。(2) 按图安装并调试。(3) 检查线路，通电对电路进行调试。(4) 本题满分 30 分，考核时间 120 分钟。试题 3、检修继电 - 接触式控制线路电气线路故障在继电 - 接触式控制线路电气线路的控制回路中设隐蔽故障2 处，考生向考评员询问故障现象时，故障现象可以告诉考生，考生必须单独排除故障。考核要求（1）根据故障现象，在电气控制线路图上分析故障可能产生的原因，确定故障发生的范围。（2）正确使用工具和仪表。（3）在考核过程中，带电进行检修时，注意人身和设备的安全。（4）满分 30 分，考试时间 30 分钟。否定项：故障检修得分未达15 分者，本次鉴定操作考核视为不通过。试题 4、进行三相交流异步电动机检修方面的培训指导考核要求：（1）准备工作：教具、演示工具准备齐全。（2）讲课：① 主题明确、重点突出。② 语言清晰、自然，用词正确。③ 演示动作正确无误。（3）满分 10 分，考核时间 15 分钟。否定项：指导内容不正确或不能正确表达其内容，扣10 分。13GS16000000-60706050030001 第 1 页共 1 页职业技能鉴定国家题库试卷维修电工高级操作技能考核评分记录表1304考件编号...
