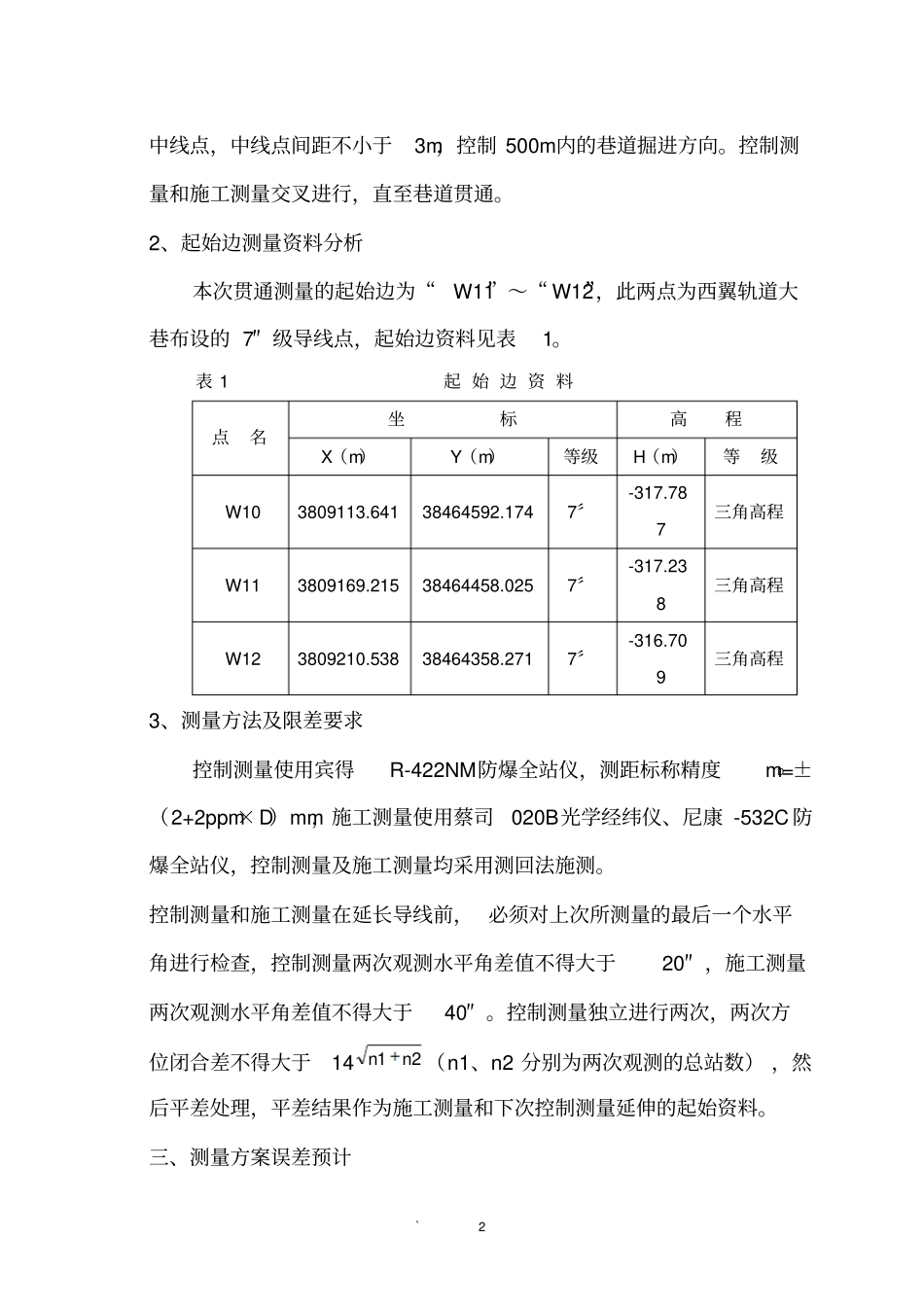

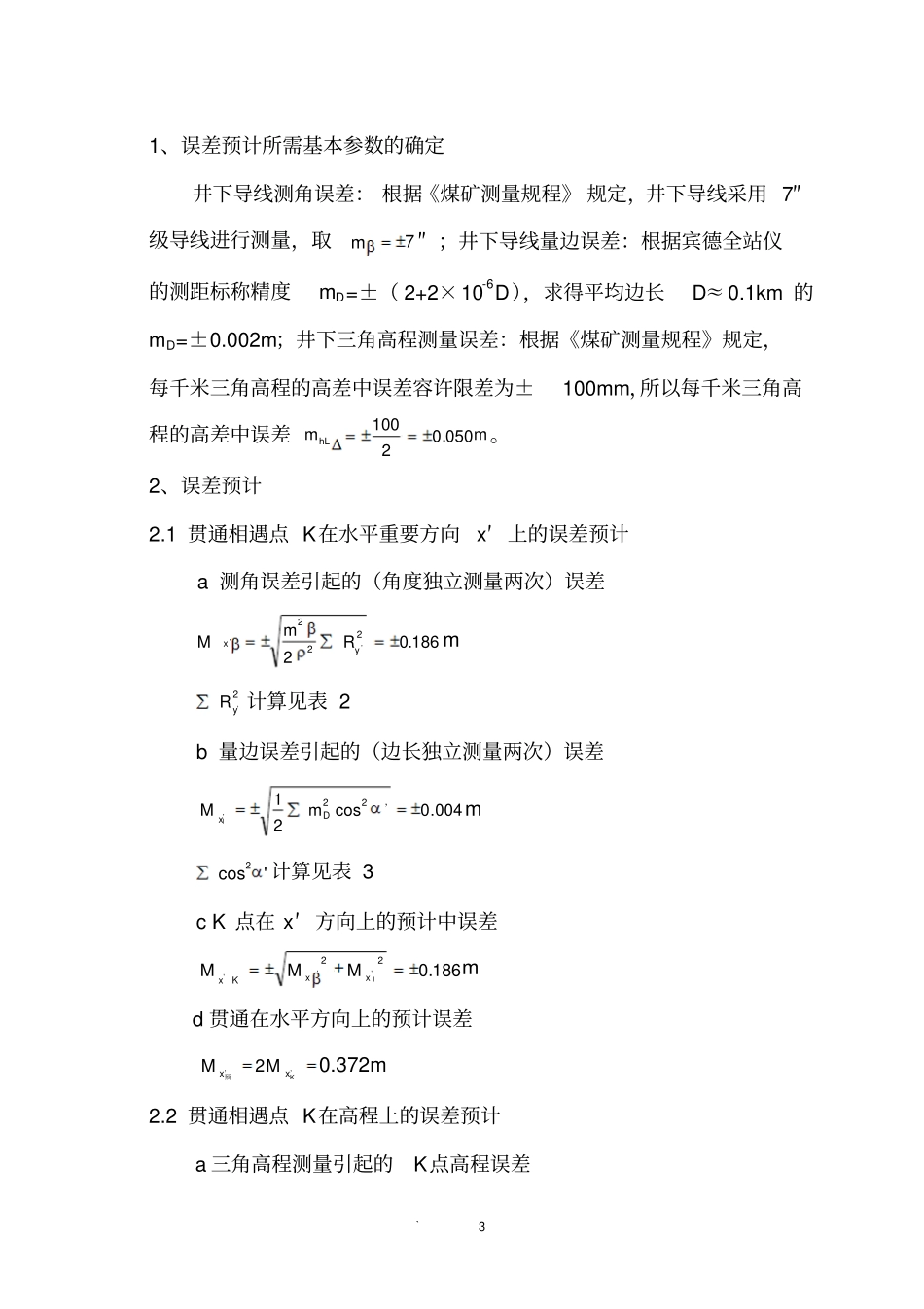

` 1 11201（西）综采工作面贯通测量总结一、工程概况新郑煤电公司 11201（西）综采工作面位于 11采区西翼下部，东邻待掘的 11203（西）工作面，南到 11采区上山保护煤柱，西邻西翼运输大巷、轨道大巷保护煤柱， 北邻 11采区边界，开采二 1煤层，煤层厚度 0～27.29m，倾角1～11度，断层附近倾角变化较大。上付巷长1247m，掘进净断面 14.2m2, 由综掘三队施工， 2011年11月20日开工；下付巷长 1081m，掘进净断面 14.2m2, 由综掘一队施工， 2011年11月5日开工；切巷长 190m，掘进净断面 18m2，上下付巷车场长分别为 295m、272m，上下回风巷分别长39m、67m。上、下付巷均采用 29U型钢支架、塑料网、木椽联合支护，切巷为梯形断面， 采用12#矿用工字钢对棚支护， 巷道掘进方式为综掘。该工作面预计在下付巷切眼附近贯通， 贯通类型为沿导向层相向贯通，导线总长 3500m，属大型相向贯通，要求贯通在水平方向最大偏差0.4m，竖直方向最大偏差 0.3m。二、贯通测量方案的选择1、测量方案平面控制以西轨道大巷的“W10”和“W11”两个 7″ 级导线点开始，分别从 11201(西)工作面上、下车场敷设7″ 级导线延测至上、下付巷，并随着掘进工作面向前每500m延长一次，高程控制随着导线采用三角高程测量（由于沿二1 煤层底板贯通，高程精度可适当放宽） ，控制测量独立进行两次， 两次资料要平差计算； 施工测量以控制测量布设的导线点为基础，采用15″ 级导线施测，每40m延长一次，每次放设4 个` 2 中线点，中线点间距不小于3m，控制 500m内的巷道掘进方向。控制测量和施工测量交叉进行，直至巷道贯通。2、起始边测量资料分析本次贯通测量的起始边为“W11”～“ W12”，此两点为西翼轨道大巷布设的 7″ 级导线点，起始边资料见表1。表 1 起 始 边 资 料点名坐标高程X（m）Y（m）等级H（m）等级W10 3809113.641 38464592.174 7〞-317.787 三角高程W11 3809169.215 38464458.025 7〞-317.238 三角高程W12 3809210.538 38464358.271 7〞-316.709 三角高程3、测量方法及限差要求控制测量使用宾得R-422NM防爆全站仪，测距标称精度mD=±（2+2ppm×D）mm，施工测量使用蔡司020B光学经纬仪、尼康 -532C 防爆全站仪，控制测量及施工测量均采用测回法施测。控制测量和施工测量在延长导线前， 必须对上次所测量的最后一个水平角进行检查，控制测量两次观测水平角差值不得大于20″ ，施工测量两次观测水平角差值...
