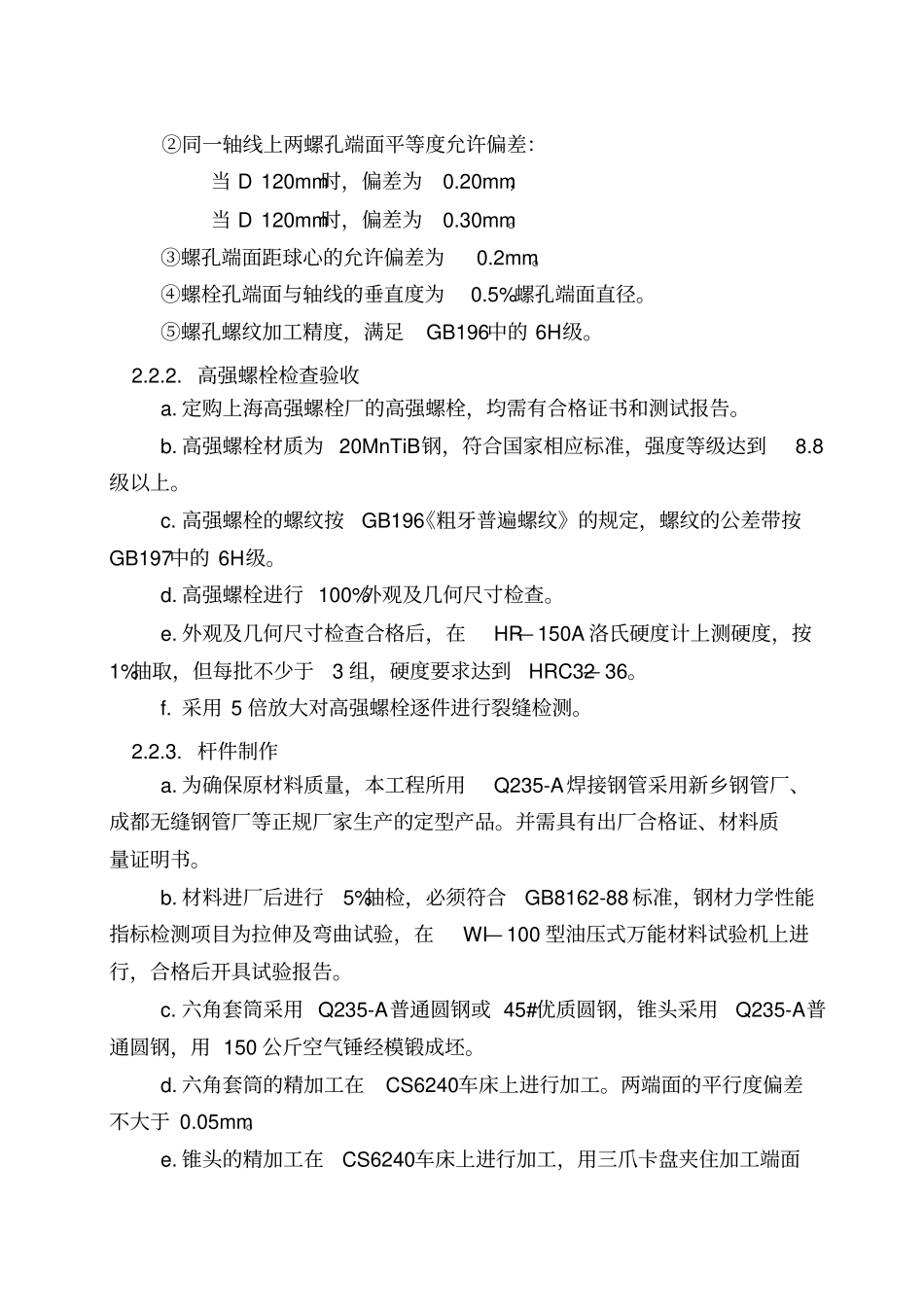

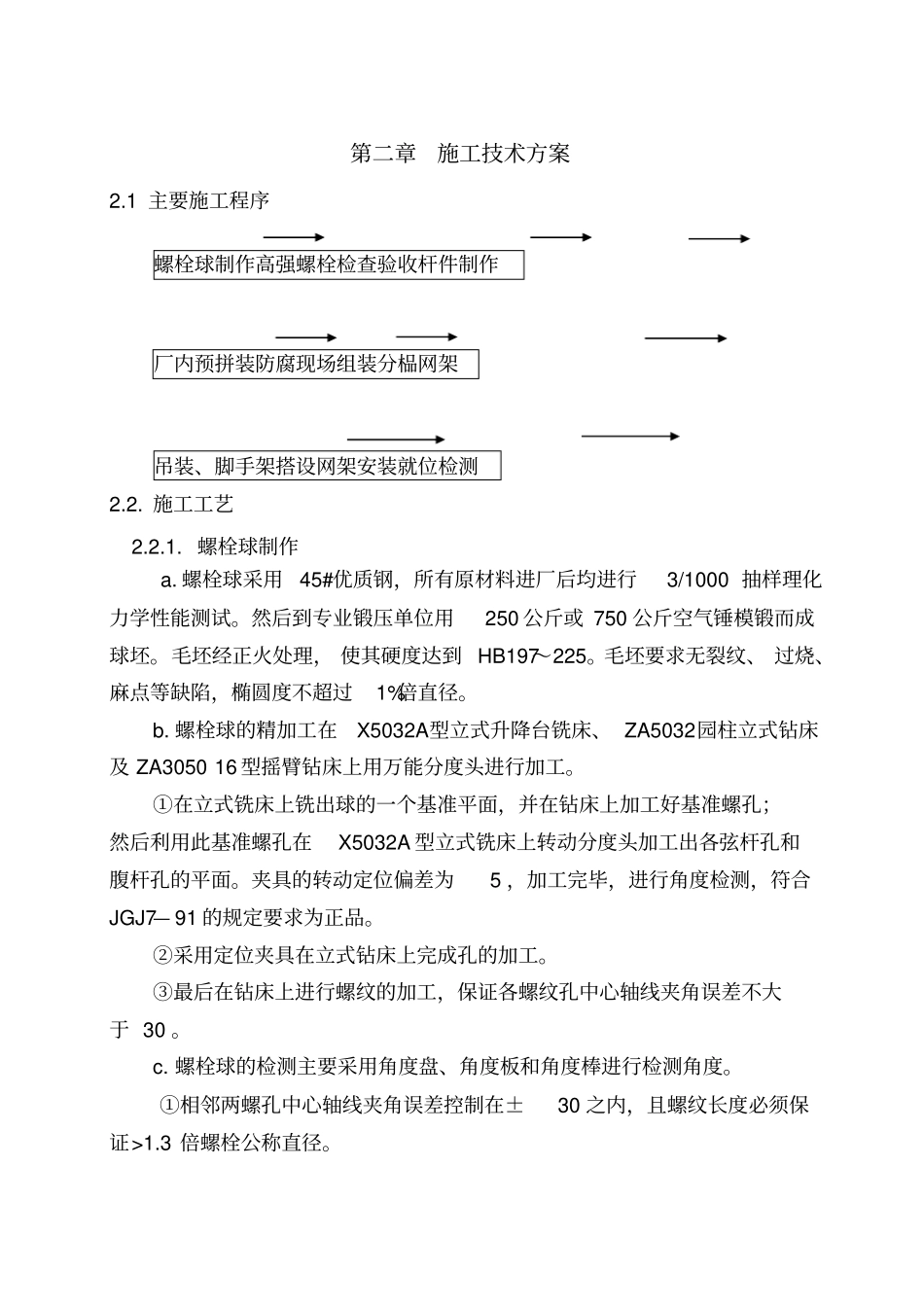

第一章工程概况与特点1.1 工程概况（略）1.2 工程特点本工程呈椭圆形起拱，有跨度大、高度高、水平推力大、高空作业量大，交叉作业量多，交通不便利等特点，高空安装的安全保障是工程施工顺利的一大关键，如何优质，高速完成本工程钢结构是各施工人员必须认真对待的问题。该工程工程量大（ 574t ）、质量要求高、工期 (80 天) 要求紧第二章施工技术方案2.1 主要施工程序螺栓球制作高强螺栓检查验收杆件制作厂内预拼装防腐现场组装分榀网架吊装、脚手架搭设网架安装就位检测2.2. 施工工艺2.2.1. 螺栓球制作a. 螺栓球采用45#优质钢，所有原材料进厂后均进行3/1000 抽样理化力学性能测试。然后到专业锻压单位用250 公斤或 750 公斤空气锤模锻而成球坯。毛坯经正火处理， 使其硬度达到 HB197～225。毛坯要求无裂纹、 过烧、麻点等缺陷，椭圆度不超过1%倍直径。b. 螺栓球的精加工在X5032A型立式升降台铣床、 ZA5032园柱立式钻床及 ZA3050 16 型摇臂钻床上用万能分度头进行加工。①在立式铣床上铣出球的一个基准平面，并在钻床上加工好基准螺孔；然后利用此基准螺孔在X5032A 型立式铣床上转动分度头加工出各弦杆孔和腹杆孔的平面。夹具的转动定位偏差为5 ，加工完毕，进行角度检测，符合JGJ7— 91 的规定要求为正品。②采用定位夹具在立式钻床上完成孔的加工。③最后在钻床上进行螺纹的加工，保证各螺纹孔中心轴线夹角误差不大于 30 。c. 螺栓球的检测主要采用角度盘、角度板和角度棒进行检测角度。①相邻两螺孔中心轴线夹角误差控制在±30 之内，且螺纹长度必须保证>1.3 倍螺栓公称直径。②同一轴线上两螺孔端面平等度允许偏差：当 D 120mm时，偏差为0.20mm；当 D 120mm时，偏差为0.30mm。③螺孔端面距球心的允许偏差为0.2mm。④螺栓孔端面与轴线的垂直度为0.5%螺孔端面直径。⑤螺孔螺纹加工精度，满足GB196中的 6H级。2.2.2. 高强螺栓检查验收a. 定购上海高强螺栓厂的高强螺栓，均需有合格证书和测试报告。b. 高强螺栓材质为 20MnTiB钢，符合国家相应标准，强度等级达到8.8级以上。c. 高强螺栓的螺纹按GB196《粗牙普遍螺纹》的规定，螺纹的公差带按GB197中的 6H级。d. 高强螺栓进行 100%外观及几何尺寸检查。e. 外观及几何尺寸检查合格后，在HR— 150A 洛氏硬度计上测硬度，按1%抽取，但每批不少于3 组，硬度要求达到HRC32— 36。f. 采用 5 倍放大对高强螺栓逐件进行裂缝检测。2.2.3. 杆件制作a...
