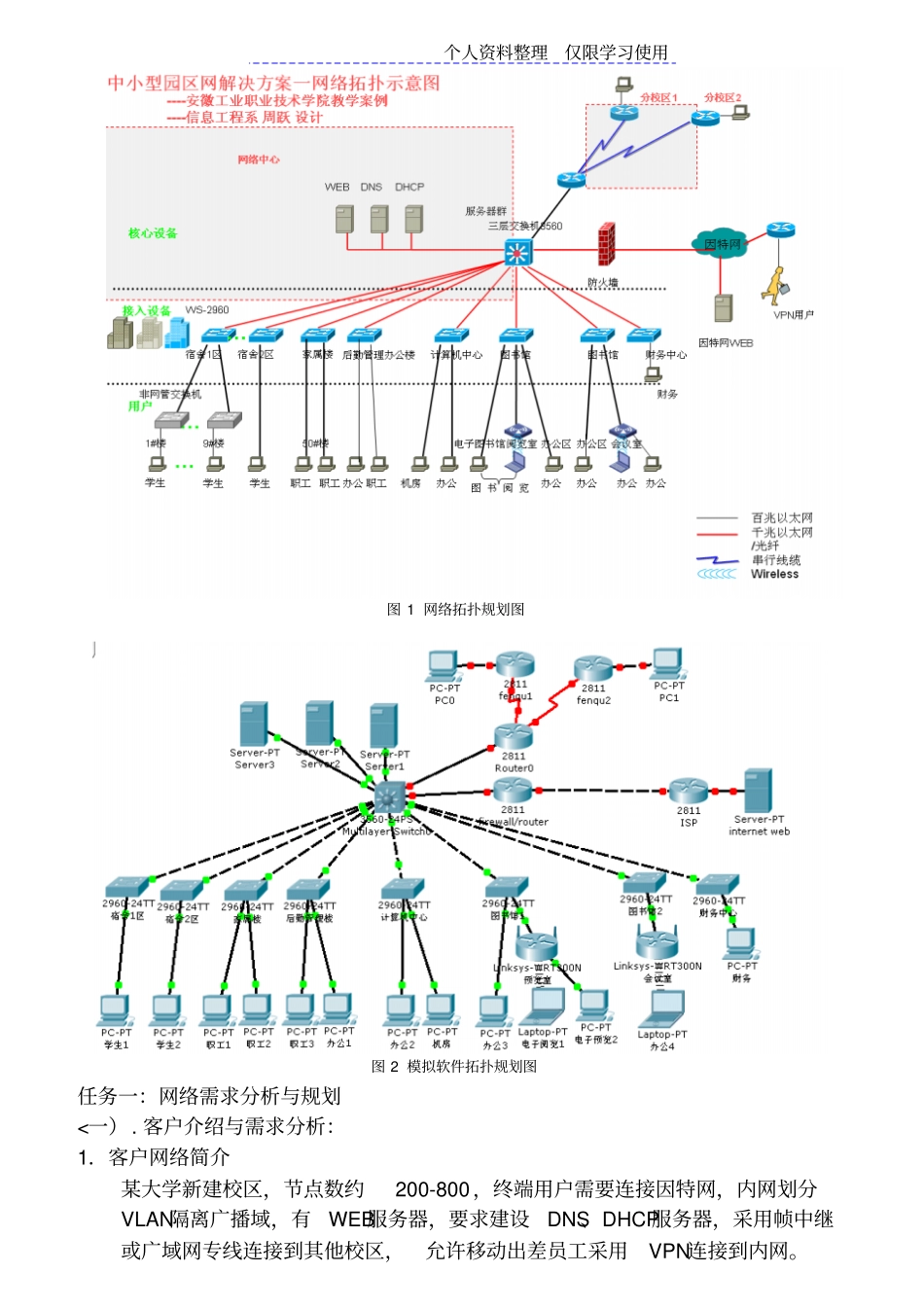

个人资料整理仅限学习使用安徽工业职业技术学院《网络互联技术课程设计》指导书编制系部：信息工程系适用专业：网络技术安徽工业职业技术学院二00 九年编制目录一、 课程目的和任务培养学生利用所学的理论知识去规划、设计和维护基于路由和交换的网络，能根据企业实际需求进行VLAN的划分及安全设计，及广域网中的静态、动态路由的配置，NAT转换和访问控制列表的设计。本课程通过实际的网络案例帮助学生掌握安装、配置和运营LAN、WAN和中小型企业网络的实践技能。学习本课程后学生应达到或高于CCNA的实际动手能力。达到能设计、架设和维护中小型网络的能力。二、课程的要求个人资料整理仅限学习使用本课程通过典型的网络案例，分析从设备的选择、安装、配置、调试、管理的网络工程实施步骤。通过本课程的学习，学生需要掌握CCNA所具有的规划、设计、安装、配置和管理中小行企业网络的动手能力。熟练的把课堂所学的内容，包括VLAN的划分及安全设计，及广域网中的静态、动态路由的配置， NAT转换和访问控制列表的设计，广域网协议的配置等运用到实际当中。从而成为一名合格的毕业生和一名合格的网络工程师。三、 实训设备、工具、材料CISCO路由器、 CISCO交换机、电脑、网线、 CONSLE电缆、串型线缆、网络设备仿真软件等 .四、课程的内容课题一：中小型企业网解决方案----小型 园区网1、模拟小型校园网，根据客户实际情况，选择合适的CISCO网络设备，规划基本网络拓扑图。提出网络的需求，将网络进行规划、设计、及配置2、企业网概要情况：接入：申请四个公网IP ，一个供 WEB服务器使用，一个供企业上网用户使用，其余备用。要求以光纤接入，内网服务器3 个。范围：企业网络节点数在200-800 左右，位于不同建筑物，有不同部门。VLAN：部门划分在不同的VLAN中：为增加内部网广播域数量和关键部门网络安全性，按照部门和不同终端群体分类划分VLAN。部分 VLAN之间允许通信。安全： WEB服务器配置私有地址，外网访问WEB的公用地址时，在接入路由器中转换成 WEB服务器的私有地址，部分部门在上班时间段不允许上外网，防黑客入侵。 WLAN：对于网络布线高密度覆盖无法实施环境，如会议室、图书电子阅览室大厅采用无线接入方式部署WLAN。根据企业实际情况需求，设计网络，拓扑图如下：个人资料整理仅限学习使用图 1 网络拓扑规划图图 2 模拟软件拓扑规划图任务一：网络需求分析与规划<一）. 客户介绍与需求分析：1．客户网络简介某大学新...
