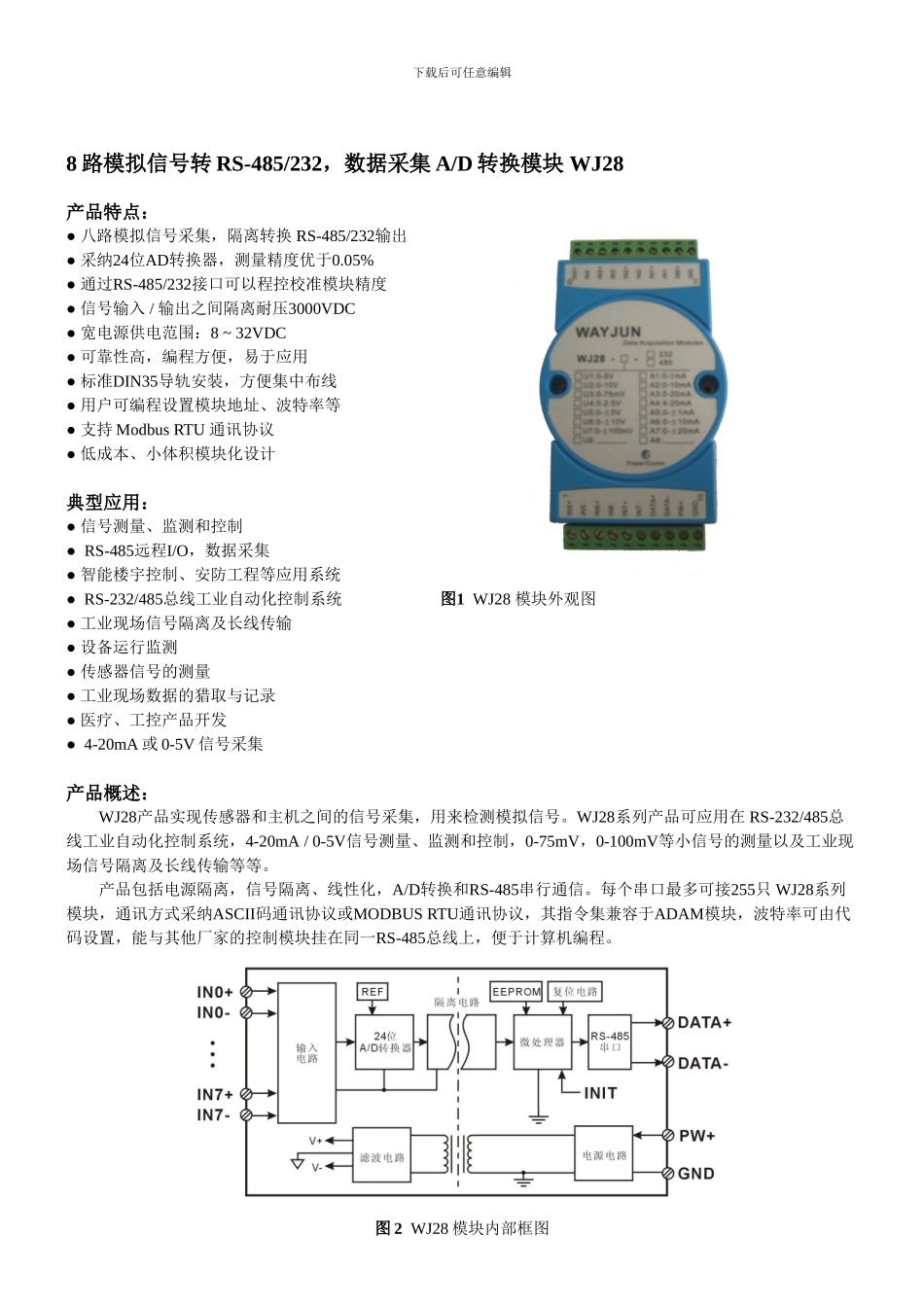

下载后可任意编辑8 路模拟信号转 RS-485/232，数据采集 A/D 转换模块 WJ28产品特点：● 八路模拟信号采集，隔离转换 RS-485/232输出● 采纳24位AD转换器，测量精度优于0.05%● 通过RS-485/232接口可以程控校准模块精度● 信号输入 / 输出之间隔离耐压3000VDC ● 宽电源供电范围：8 ~ 32VDC● 可靠性高，编程方便，易于应用● 标准DIN35导轨安装，方便集中布线● 用户可编程设置模块地址、波特率等● 支持 Modbus RTU 通讯协议● 低成本、小体积模块化设计典型应用：● 信号测量、监测和控制● RS-485远程I/O，数据采集● 智能楼宇控制、安防工程等应用系统● RS-232/485总线工业自动化控制系统 图1 WJ28 模块外观图● 工业现场信号隔离及长线传输● 设备运行监测● 传感器信号的测量 ● 工业现场数据的猎取与记录● 医疗、工控产品开发● 4-20mA 或 0-5V 信号采集产品概述：WJ28产品实现传感器和主机之间的信号采集，用来检测模拟信号。WJ28系列产品可应用在 RS-232/485总线工业自动化控制系统，4-20mA / 0-5V信号测量、监测和控制，0-75mV，0-100mV等小信号的测量以及工业现场信号隔离及长线传输等等。产品包括电源隔离，信号隔离、线性化，A/D转换和RS-485串行通信。每个串口最多可接255只 WJ28系列模块，通讯方式采纳ASCII码通讯协议或MODBUS RTU通讯协议，其指令集兼容于ADAM模块，波特率可由代码设置，能与其他厂家的控制模块挂在同一RS-485总线上，便于计算机编程。图 2 WJ28 模块内部框图下载后可任意编辑WJ28系列产品是基于单片机的智能监测和控制系统，所有的用户设定的校准值，地址，波特率，数据格式，校验和状态等配置信息都储存在非易失性存储器EEPROM里。WJ28系列产品按工业标准设计、制造，信号输入 / 输出之间隔离，可承受3000VDC隔离电压，抗干扰能力强，可靠性高。工作温度范围- 45℃～+85℃。功能简介：WJ28 信号隔离采集模块，可以用来测量八路电压或电流信号。1、 模拟信号输入24 位采集精度，8 路模拟信号输入。产品出厂前所有信号输入范围已全部校准。在使用时，用户也可以很方便的自行编程校准。具体电流或电压输入量程请看产品选型。2、 通讯协议通讯接口： 1 路标准的 RS-485 通讯接口或 1 路标准的 RS-232 通讯接口，订货选型时注明。通讯协议：支持两种协议，命令集定义的字符协议和 MODBUS RTU 通讯协议。可通过编程设定使用那种通讯协议，能实...
