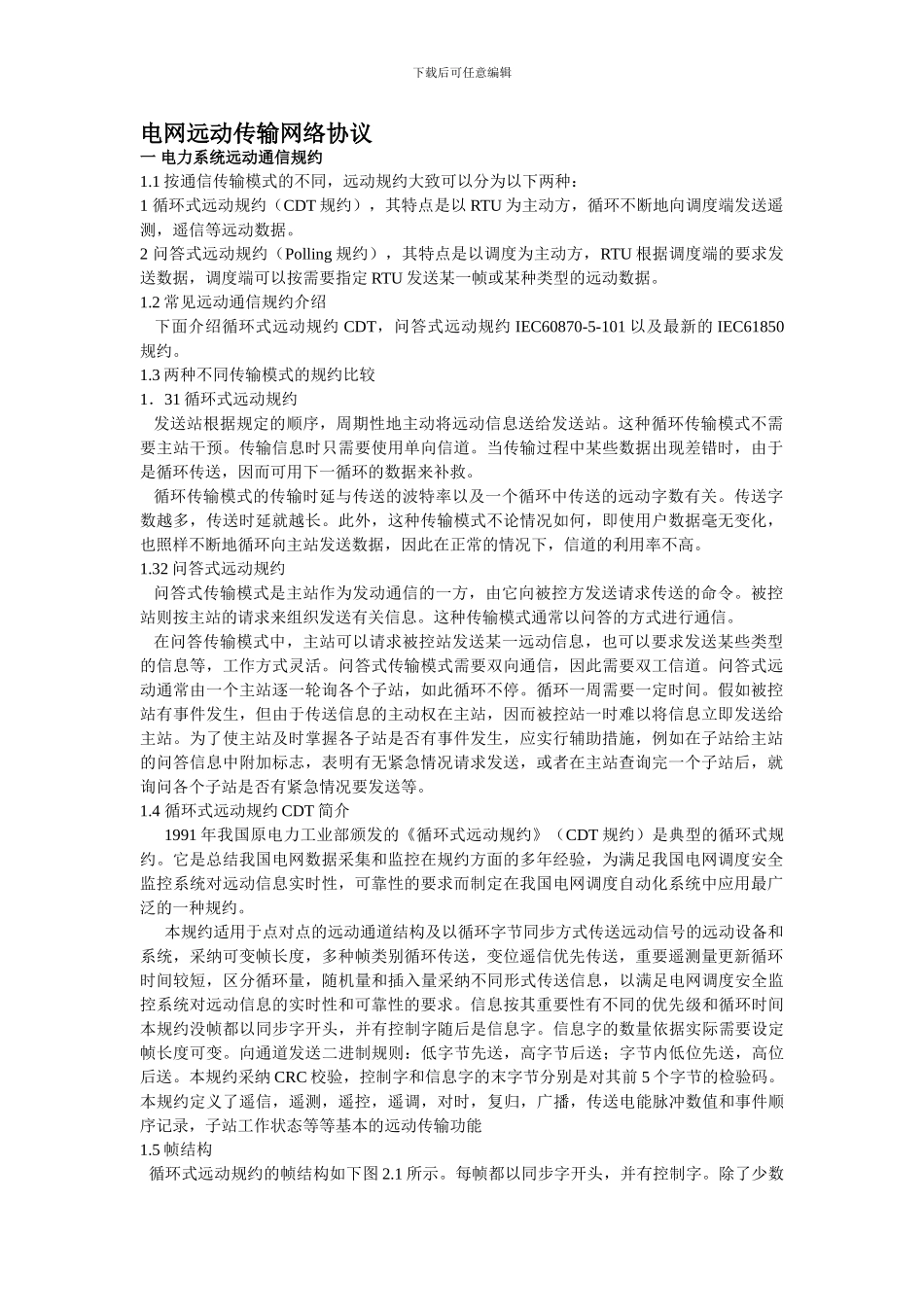

下载后可任意编辑电网远动传输网络协议一 电力系统远动通信规约1.1 按通信传输模式的不同,远动规约大致可以分为以下两种:1 循环式远动规约(CDT 规约),其特点是以 RTU 为主动方,循环不断地向调度端发送遥测,遥信等远动数据。2 问答式远动规约(Polling 规约),其特点是以调度为主动方,RTU 根据调度端的要求发送数据,调度端可以按需要指定 RTU 发送某一帧或某种类型的远动数据。1.2 常见远动通信规约介绍 下面介绍循环式远动规约 CDT,问答式远动规约 IEC60870-5-101 以及最新的 IEC61850规约。1.3 两种不同传输模式的规约比较1.31 循环式远动规约 发送站根据规定的顺序,周期性地主动将远动信息送给发送站。这种循环传输模式不需要主站干预。传输信息时只需要使用单向信道。当传输过程中某些数据出现差错时,由于是循环传送,因而可用下一循环的数据来补救。 循环传输模式的传输时延与传送的波特率以及一个循环中传送的远动字数有关。传送字数越多,传送时延就越长。此外,这种传输模式不论情况如何,即使用户数据毫无变化,也照样不断地循环向主站发送数据,因此在正常的情况下,信道的利用率不高。1.32 问答式远动规约 问答式传输模式是主站作为发动通信的一方,由它向被控方发送请求传送的命令。被控站则按主站的请求来组织发送有关信息。这种传输模式通常以问答的方式进行通信。 在问答传输模式中,主站可以请求被控站发送某一远动信息,也可以要求发送某些类型的信息等,工作方式灵活。问答式传输模式需要双向通信,因此需要双工信道。问答式远动通常由一个主站逐一轮询各个子站,如此循环不停。循环一周需要一定时间。假如被控站有事件发生,但由于传送信息的主动权在主站,因而被控站一时难以将信息立即发送给主站。为了使主站及时掌握各子站是否有事件发生,应实行辅助措施,例如在子站给主站的问答信息中附加标志,表明有无紧急情况请求发送,或者在主站查询完一个子站后,就询问各个子站是否有紧急情况要发送等。1.4 循环式远动规约 CDT 简介1991 年我国原电力工业部颁发的《循环式远动规约》(CDT 规约)是典型的循环式规约。它是总结我国电网数据采集和监控在规约方面的多年经验,为满足我国电网调度安全监控系统对远动信息实时性,可靠性的要求而制定在我国电网调度自动化系统中应用最广泛的一种规约。本规约适用于点对点的远动通道结构及以循环字节同步方式传送远动信号的远动设备和系统,采...
