2024年智能化工程机房工程施工方案VIP免费

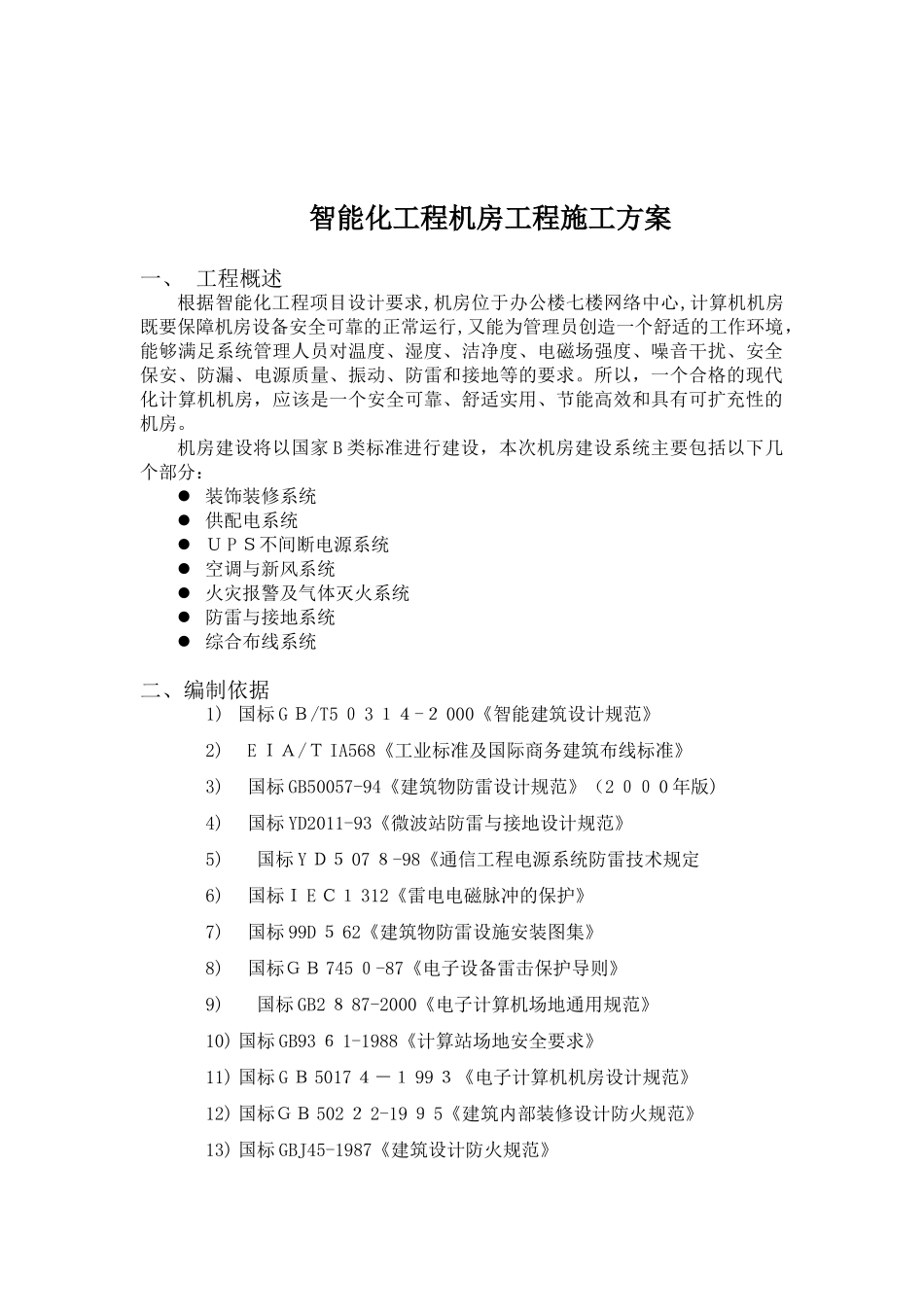

智能化工程机房工程施工方案编制人：审核人:审批人：编制单位：编制时间:智能化工程机房工程施工方案一、工程概述根据智能化工程项目设计要求,机房位于办公楼七楼网络中心,计算机机房既要保障机房设备安全可靠的正常运行,又能为管理员创造一个舒适的工作环境，能够满足系统管理人员对温度、湿度、洁净度、电磁场强度、噪音干扰、安全保安、防漏、电源质量、振动、防雷和接地等的要求。所以，一个合格的现代化计算机机房，应该是一个安全可靠、舒适实用、节能高效和具有可扩充性的机房。机房建设将以国家B类标准进行建设，本次机房建设系统主要包括以下几个部分：装饰装修系统供配电系统ＵPＳ不间断电源系统空调与新风系统火灾报警及气体灭火系统防雷与接地系统综合布线系统二、编制依据1)国标GＢ/T5０3１４-２000《智能建筑设计规范》2)EＩＡ/ＴIA568《工业标准及国际商务建筑布线标准》3)国标GB50057-94《建筑物防雷设计规范》（2００0年版)4)国标YD2011-93《微波站防雷与接地设计规范》5)国标YＤ５07８-98《通信工程电源系统防雷技术规定6)国标ＩEＣ１312《雷电电磁脉冲的保护》7)国标99D５62《建筑物防雷设施安装图集》8)国标ＧＢ745０-87《电子设备雷击保护导则》9)国标GB2８87-2000《电子计算机场地通用规范》10)国标GB93６1-1988《计算站场地安全要求》11)国标GＢ5017４－１99３《电子计算机机房设计规范》12)国标ＧＢ502２2-19９5《建筑内部装修设计防火规范》13)国标GBJ45-1987《建筑设计防火规范》14)国标GB６６50-1986《计算机机房用活动地板技术条件》15)国标ＧB５0０５4-１995《低压配电设计规范》16)国标GBＪ５4-1983《低压配电装置及线路设计规范》17)国标GB50052－1995《供配电系统设计规范》18)国标GBJ116-198８《火灾自动报警系统设计规范》19)ＳＪ/300０３－１99３《计算机机房施工及验收规范》20)国标GBJ2３2－198３《电气装置安装工程及验收规范》21)ＧＡ/T7５-１99４《安全防范工程程序与要求》22)公安部编印的《计算机信息系统安全法规汇编》23)YD50０3-19９4《电信专用房屋设计规范》的有关部门规定24)ＧＢ5０243－2002《通风与精密空调工程施工及验收规范》25)GB５023１-98《机械设备安装工程施工及验收规范》26)ＧBＪ242-8２《采暖与卫生工程施工及验收规范》27)ＪGJ４6-8８《施工现场临时用电安全技术规范》三、施工工艺方法及施工方案(一）装饰装修系统装修效果:舒适、明快、简洁。装修选用绿色环保以及吸音效果好、不易变色、变形、易清洁、防静电、防磁干扰、防火性能强的耐用材料。整个机房区域的装饰装修部分主要内容包括：微孔铝板吊顶、抗静电活动地板、乳胶漆墙、柱面、乳胶漆顶面及墙面、玻璃隔断、门窗的设计安装等整体规划。１．顶面网络机房、安防监控机房吊顶材料采用60０*６０0＊微孔铝质吊顶板，网络机房的吊顶层距地板面净高设计为,监控机房净高设计不低于。,天花安装前清理天棚底面、梁及墙沿上部并刷环保防尘漆进行防尘处理，精密空调制冷区域的梁及墙沿上部做保温层。(1)工艺流程:放线→安装主龙骨吊杆→安装主龙骨→安装固定联结件→安装骨架→安装金属装饰面板。(2)操作要点：1)放线：a．根据设计标高沿墙面和柱面弹出吊顶标高线,弹线应清楚，位置准确，水平允许偏差士5mm。b.根据施工图纸，在结构顶棚上弹出主龙骨位置线并详细标注出吊挂点的位置。２）安装主龙骨吊杆:a.吊杆的规格应符合设计要求并在安装前做防锈处理。b.用膨胀螺栓将吊杆固定到结构顶棚上,固定应结实牢固；吊杆间距应满足设计要求,不应大于1200mm。3)主龙骨安装:a.主龙骨间距应满足设计要求,应小于１200mm。ｂ.主龙骨安装后，及时校正其位置、标高和起拱高度。４)吊顶骨架的校正与检查:a.龙骨安装完毕后,全面校正各类龙骨的位置及整体的水平度。ｂ.检查吊顶骨架，确保牢固可靠。５)吊顶板安装：吊顶专其他专业的项目施工完毕,隐蔽工程验收合格后,进行吊顶板的安装作业。(3)质量标准。暗龙骨吊顶工程执行《建筑装饰装修工程质量验收规范》(GB５0210一2０01)第条和第条的规定。２.地面机房地面全部采用6０0*６０0*3５mｍ抗静电全钢无边活动地板,网...
