贵州大学计算机网络实验报告-实验七-分析TCP协议数据报格式1

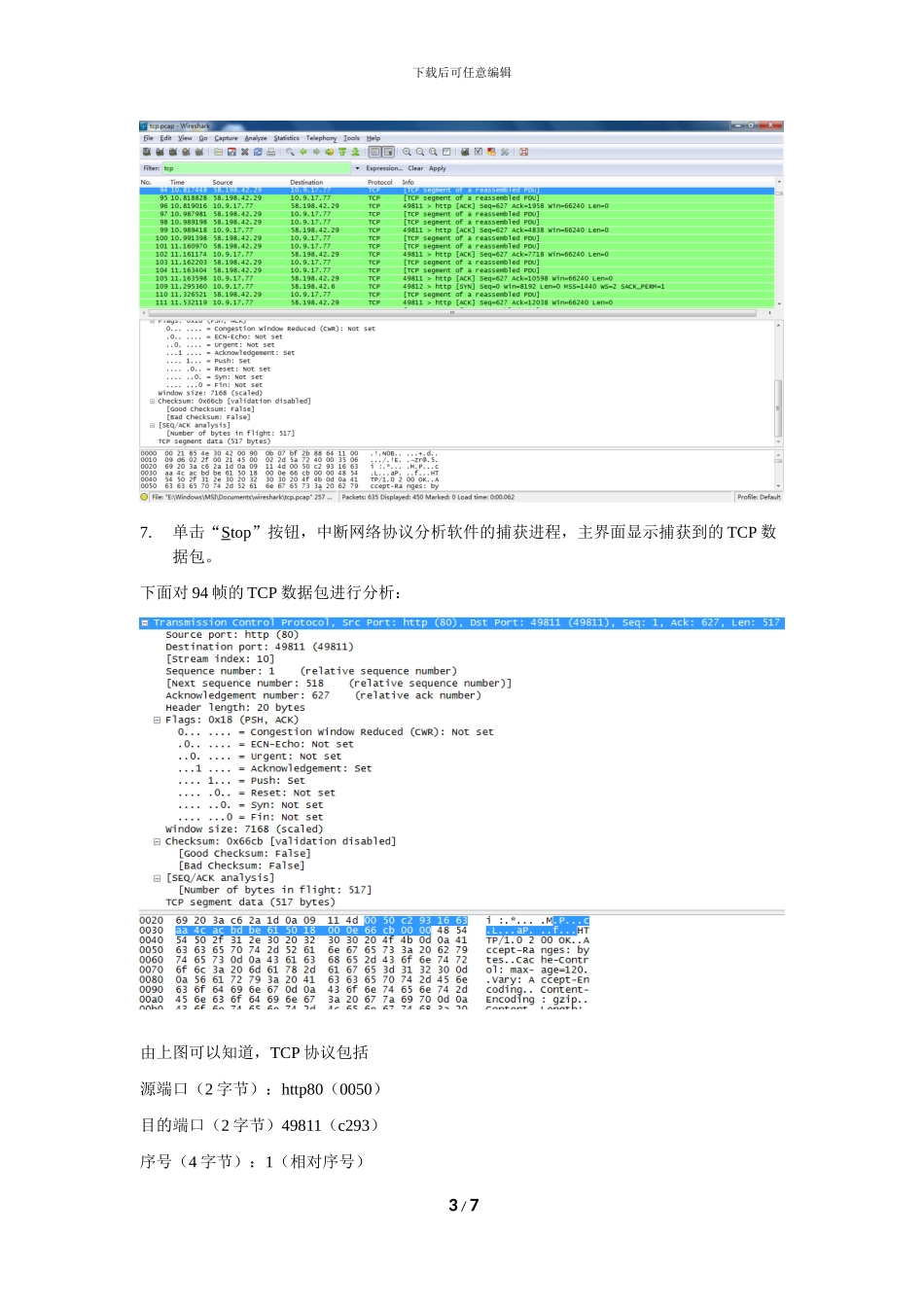

下载后可任意编辑实验课程名称 计算机网络实验报告 实验项目名称 分析 TCP 协议数据报格式 专 业 班 级 电子信息科学与技术 08 级 1 班 学 生 姓 名 学 号 指 导 教 师 理 学 院实验时间：2024 年 5 月 25 日一、实验名称实验七 分析 TCP 协议数据包格式 1 / 7下载后可任意编辑二、实验目的掌握 TCP 协议的作用和格式；分析数据报各字段的含义及作用；理解三次握手的过程；学会计算 TCP 校验和的方法；了解 TCP 的标志字段的作用。三、实验器材计算机及以太网环境。 四、实验内容（步骤）1.打开“命令提示符”窗口，输入：netstat –n 回车。2.观察 TCP 状态，记录 Local Address 、Foreign Address 和 State。可以通过上图观察到，现在的 TCP 状态为空。3.在浏览器输入：www.zhjnc.edu.cn ，在“命令提示符”窗口输入：netstat –n 回车。4.观察 TCP 状态，记录 Local Address 、Foreign Address 和 State。通过上图可以观察到，在 TCP 协议下，本地地址套接字、外部地址套接字、状态，依次列于图中。5.比较两次记录的不同之处。第一次由于未建立任何连接，因此没有任何 TCP 信息，而第二次则成功建立了 TCP 连接，因此有相应的 TCP 连接信息得到。6.打开 Wireshark，选择菜单命令“Capture”“Interfaces…”子菜单项。弹出“Wireshark: Capture Interfaces”对话框。单击“Options”按钮，弹出“Wireshark: Capture Options”对话框。单击“Start”按钮开始网络数据包捕获。 2 / 7下载后可任意编辑7.单击“Stop”按钮，中断网络协议分析软件的捕获进程，主界面显示捕获到的 TCP 数据包。下面对 94 帧的 TCP 数据包进行分析：由上图可以知道，TCP 协议包括源端口（2 字节）：http80（0050）目的端口（2 字节）49811（c293）序号（4 字节）：1（相对序号） 3 / 7下载后可任意编辑期望得到的下一分组序号：518确认号（4 字节）：首部长度：20 字节标志（2 字节）：0x18（推送，确认）数据偏移（4 位）保留（4 位）紧急 URG：0确认 ACK：1推送 PSH：1复位 RST：0同步 SYN：0终止 FIN：0窗口（2 字节）：7168检验和：0x66cb序号确认分析：正在网络中传输的序号 517TCP 数据报数据分组 517 字节经过上述分析可知，捕获到的 TCP 数据包是符合 TCP 协议格式的，TCP 协议格式如下：TCP 协议是面对连接的、端到端的可靠传输协...
