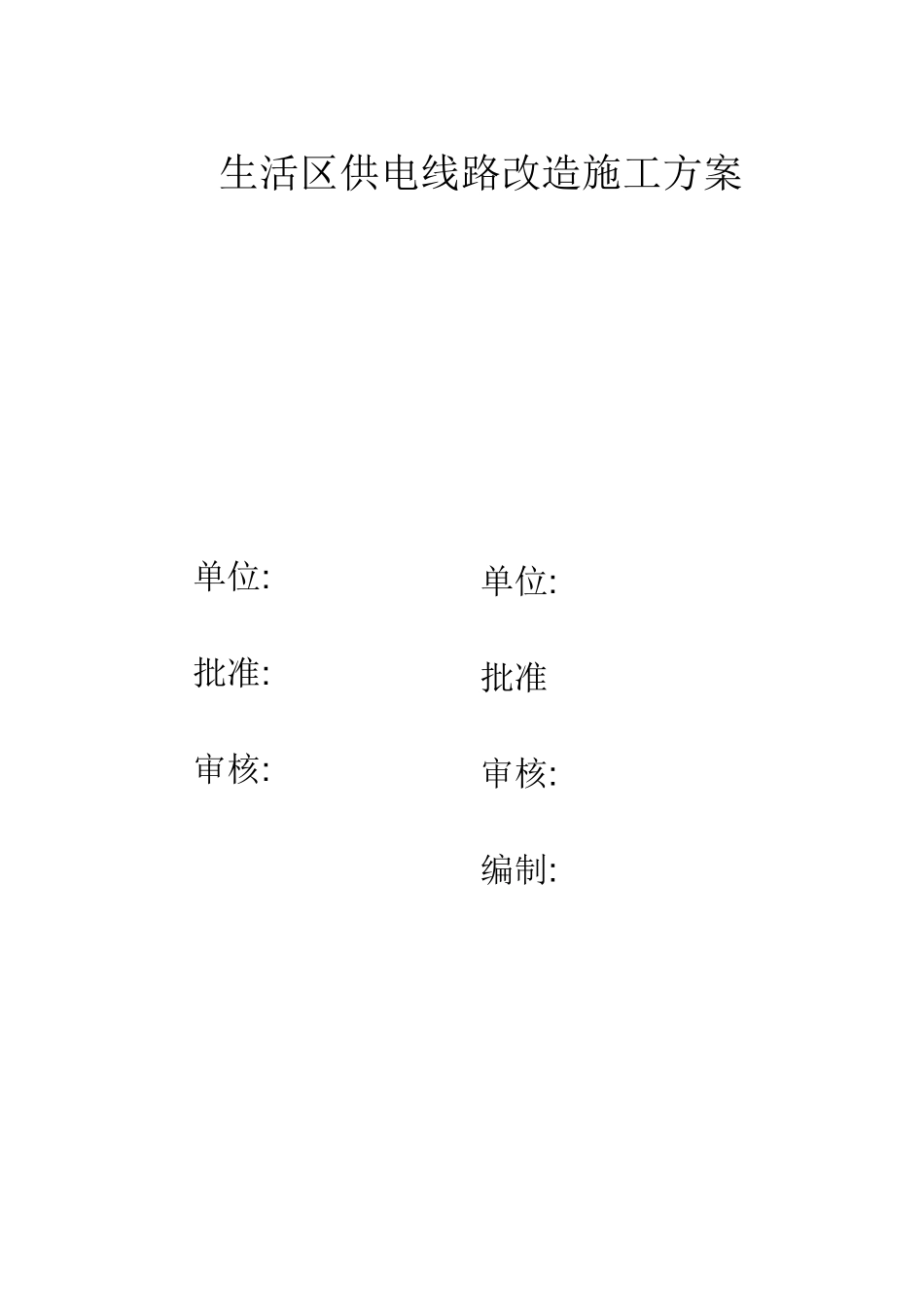

生活区供电线路改造施工方案VIP专享

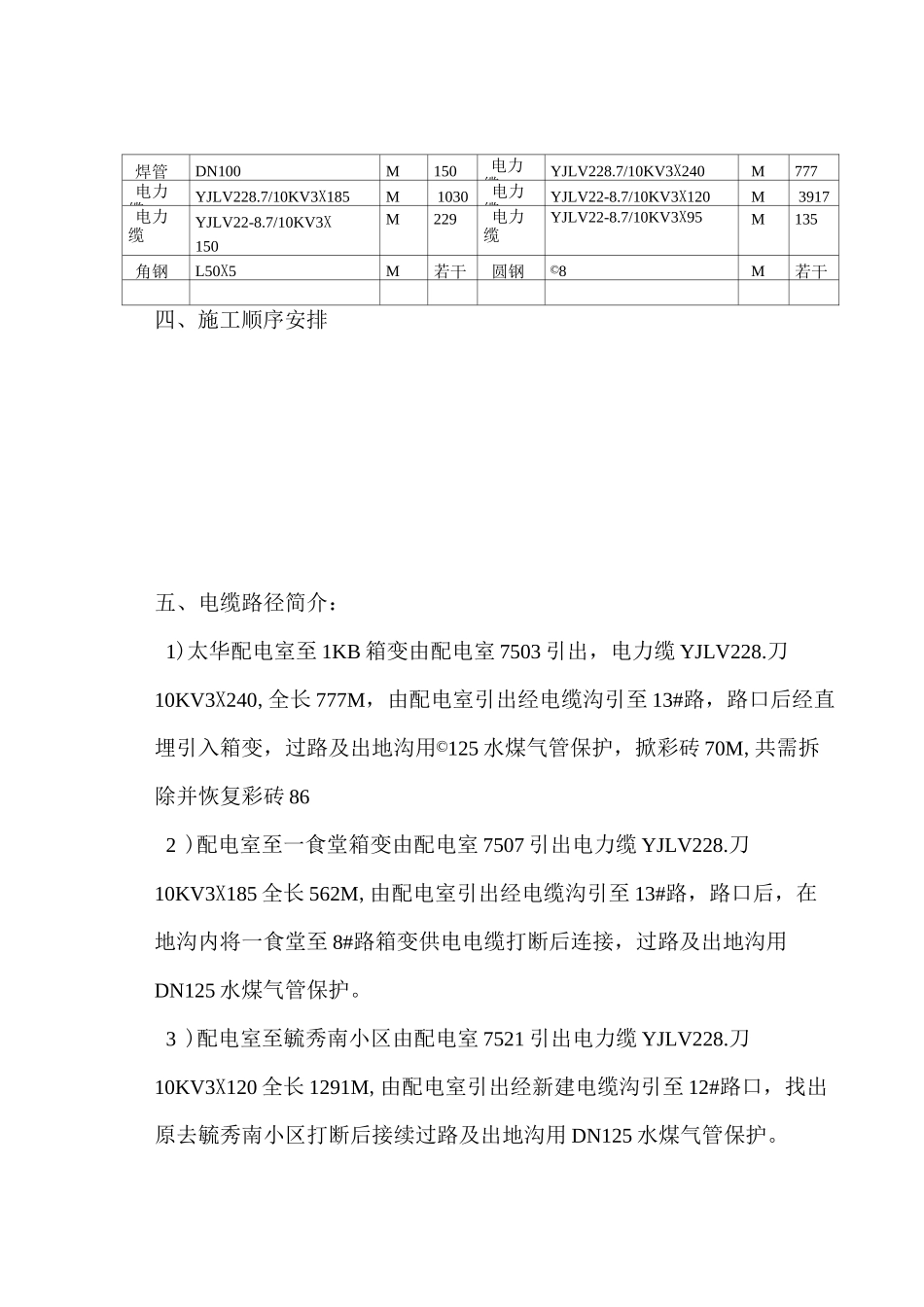

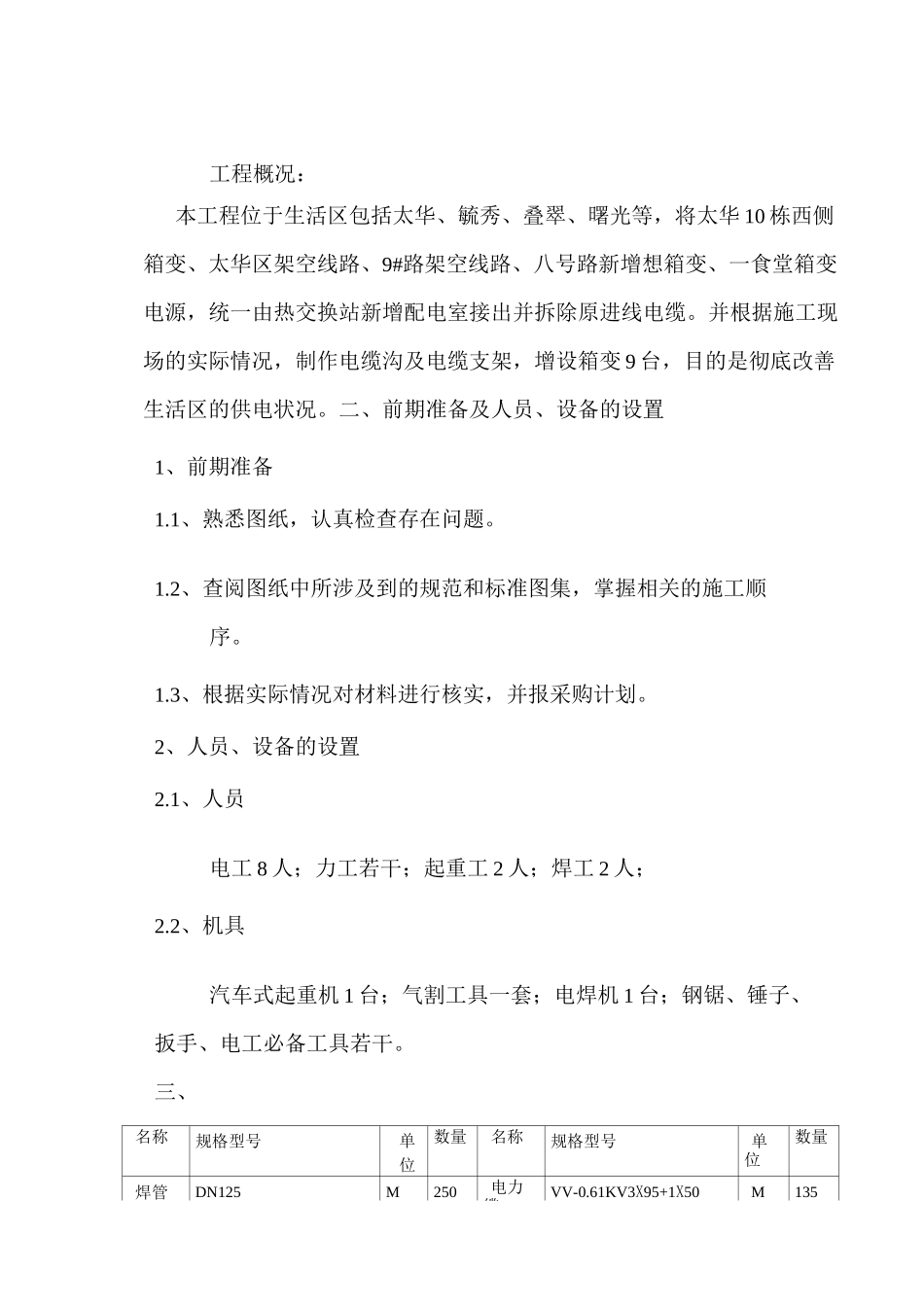

单位:批准审核:编制:生活区供电线路改造施工方案单位:批准:审核:工程概况：本工程位于生活区包括太华、毓秀、叠翠、曙光等，将太华 10 栋西侧箱变、太华区架空线路、9#路架空线路、八号路新增想箱变、一食堂箱变电源，统一由热交换站新增配电室接出并拆除原进线电缆。并根据施工现场的实际情况，制作电缆沟及电缆支架，增设箱变 9 台，目的是彻底改善生活区的供电状况。二、前期准备及人员、设备的设置1、前期准备1.1、熟悉图纸，认真检查存在问题。1.2、查阅图纸中所涉及到的规范和标准图集，掌握相关的施工顺序。1.3、根据实际情况对材料进行核实，并报采购计划。2、人员、设备的设置2.1、人员电工 8 人；力工若干；起重工 2 人；焊工 2 人；2.2、机具汽车式起重机 1 台；气割工具一套；电焊机 1 台；钢锯、锤子、扳手、电工必备工具若干。三、名称规格型号单位数量名称规格型号单位数量焊管DN125M250电力缆VV-0.61KV3X95+1X50M135焊管DN100M150电力缆YJLV228.7/10KV3X240M777电力缆YJLV228.7/10KV3X185M1030电力缆YJLV22-8.7/10KV3X120M3917电力缆YJLV22-8.7/10KV3X150M229电力缆YJLV22-8.7/10KV3X95M135角钢L50X5M若干圆钢©8M若干四、施工顺序安排五、电缆路径简介：1)太华配电室至 1KB 箱变由配电室 7503 引出，电力缆 YJLV228.刀10KV3X240,全长 777M，由配电室引出经电缆沟引至 13#路，路口后经直埋引入箱变，过路及出地沟用©125 水煤气管保护，掀彩砖 70M,共需拆除并恢复彩砖 862 )配电室至一食堂箱变由配电室 7507 引出电力缆 YJLV228.刀10KV3X185 全长 562M,由配电室引出经电缆沟引至 13#路，路口后，在地沟内将一食堂至 8#路箱变供电电缆打断后连接，过路及出地沟用DN125 水煤气管保护。3 )配电室至毓秀南小区由配电室 7521 引出电力缆 YJLV228.刀10KV3X120 全长 1291M,由配电室引出经新建电缆沟引至 12#路口，找出原去毓秀南小区打断后接续过路及出地沟用 DN125 水煤气管保护。4）配电室至 3KB 由配电室 7518 引来，电力缆 YJLV228.7/10KV3X240 全长 229M,在热交换站内是否做电缆沟请设计及改制开发部决定是做沟还是直埋，过墙后掀彩砖 20m?,直埋后恢复。5）配电室至 4KB 由配电室 7519 引出电力缆 YJLV228.刀 10KV3X185 在三市场前开始直埋至 9#,沿路掀彩砖 273m,直埋后恢复过路穿 DN125 水煤气管。6）配电室至热交换站箱变，电力缆 YJLV228.刀 10KV3X95 全长 135...
