高压旋喷灌浆施工措施

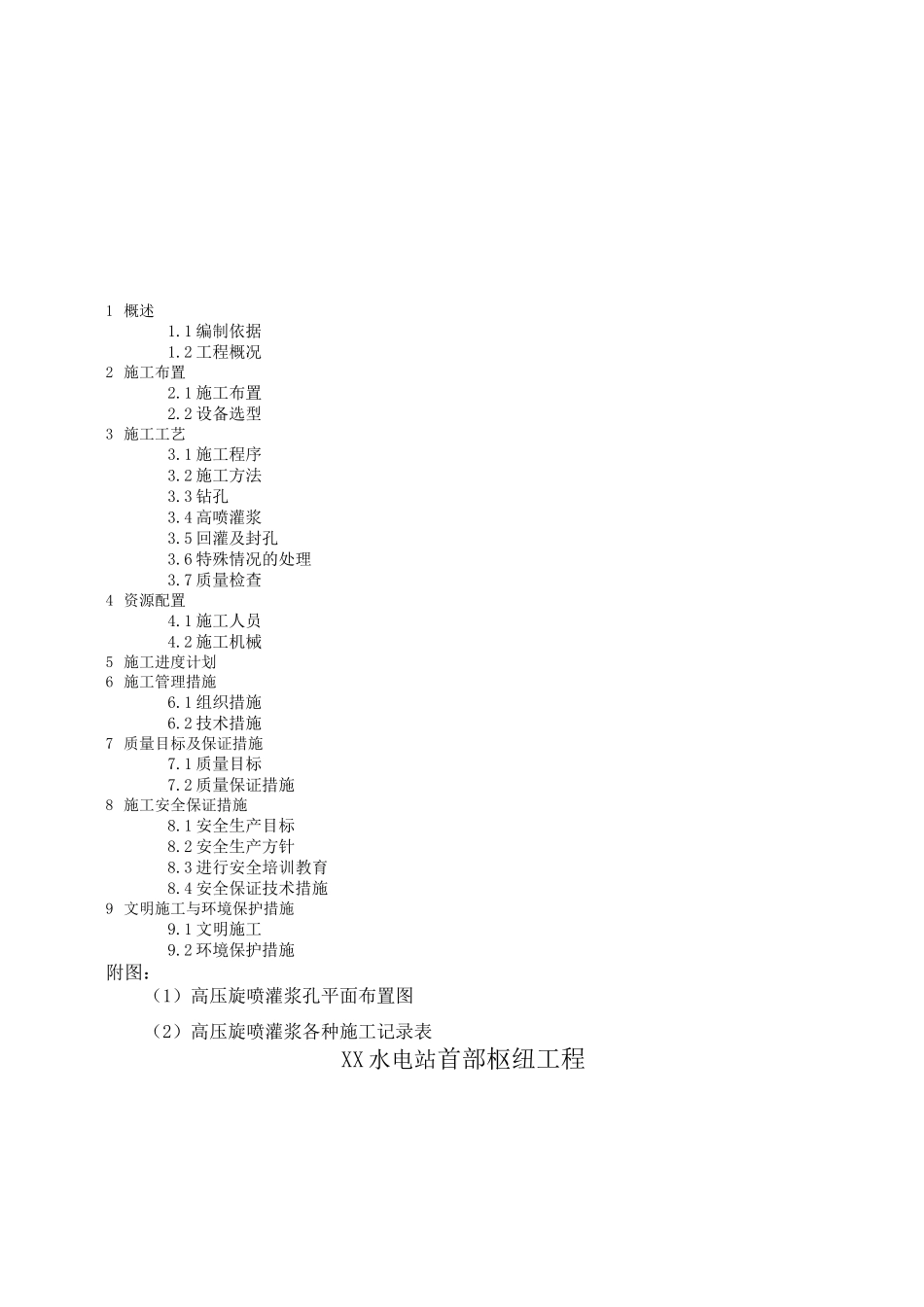

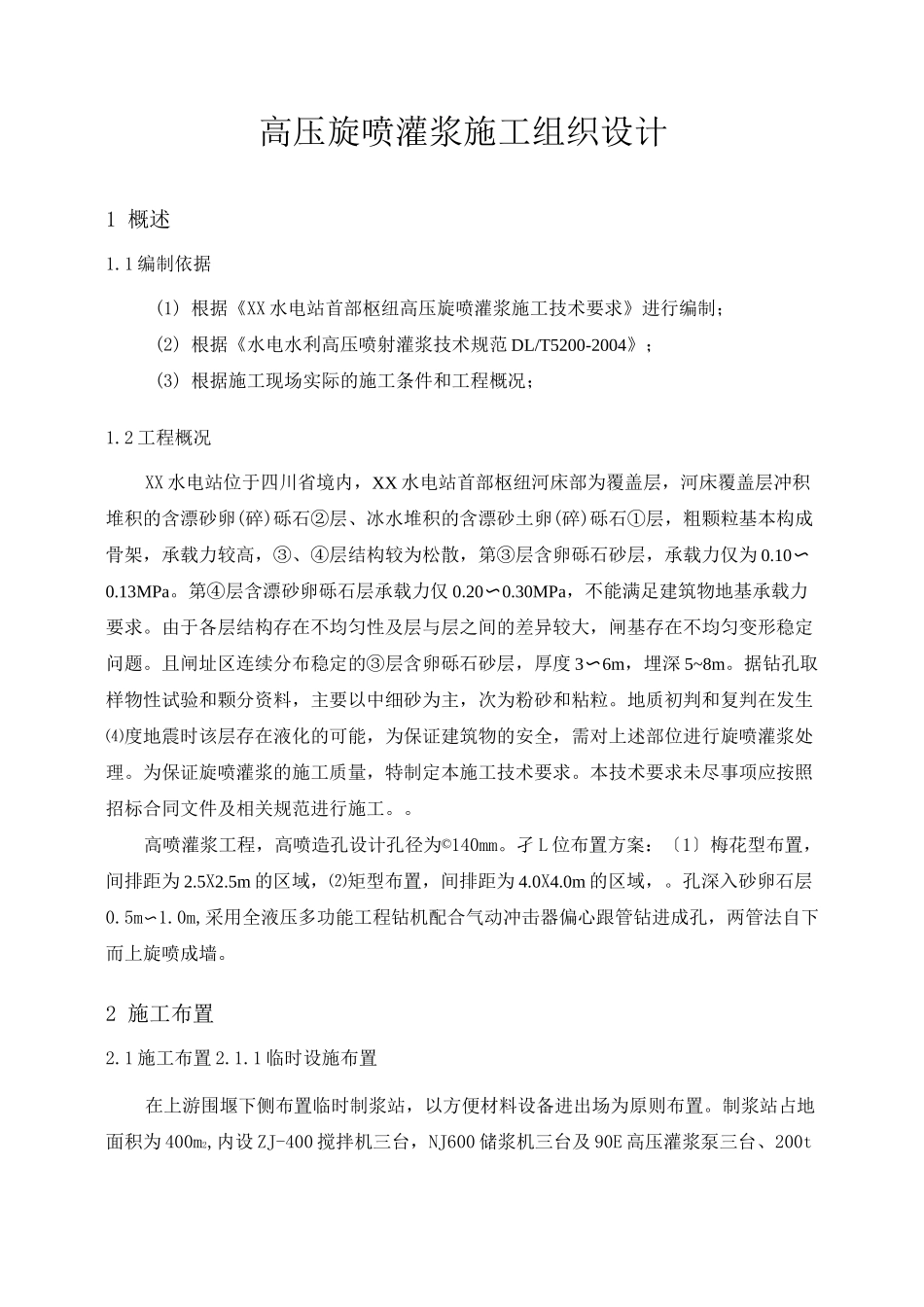

1 概述1.1 编制依据1.2 工程概况2 施工布置2.1 施工布置2.2 设备选型3 施工工艺3.1 施工程序3.2 施工方法3.3 钻孔3.4 高喷灌浆3.5 回灌及封孔3.6 特殊情况的处理3.7 质量检查4 资源配置4.1 施工人员4.2 施工机械5 施工进度计划6 施工管理措施6.1 组织措施6.2 技术措施7 质量目标及保证措施7.1 质量目标7.2 质量保证措施8 施工安全保证措施8.1 安全生产目标8.2 安全生产方针8.3 进行安全培训教育8.4 安全保证技术措施9 文明施工与环境保护措施9.1 文明施工9.2 环境保护措施附图：（1）高压旋喷灌浆孔平面布置图（2）高压旋喷灌浆各种施工记录表XX 水电站首部枢纽工程高压旋喷灌浆施工组织设计1 概述1.1 编制依据(1) 根据《XX 水电站首部枢纽高压旋喷灌浆施工技术要求》进行编制；(2) 根据《水电水利高压喷射灌浆技术规范 DL/T5200-2004》；(3) 根据施工现场实际的施工条件和工程概况；1.2 工程概况XX 水电站位于四川省境内，XX 水电站首部枢纽河床部为覆盖层，河床覆盖层冲积堆积的含漂砂卵(碎)砾石②层、冰水堆积的含漂砂土卵(碎)砾石①层，粗颗粒基本构成骨架，承载力较高，③、④层结构较为松散，第③层含卵砾石砂层，承载力仅为 0.10〜0.13MPa。第④层含漂砂卵砾石层承载力仅 0.20〜0.30MPa，不能满足建筑物地基承载力要求。由于各层结构存在不均匀性及层与层之间的差异较大，闸基存在不均匀变形稳定问题。且闸址区连续分布稳定的③层含卵砾石砂层，厚度 3〜6m，埋深 5~8m。据钻孔取样物性试验和颗分资料，主要以中细砂为主，次为粉砂和粘粒。地质初判和复判在发生⑷度地震时该层存在液化的可能，为保证建筑物的安全，需对上述部位进行旋喷灌浆处理。为保证旋喷灌浆的施工质量，特制定本施工技术要求。本技术要求未尽事项应按照招标合同文件及相关规范进行施工。。高喷灌浆工程，高喷造孔设计孔径为©140mm。孑 L 位布置方案：〔1〕梅花型布置，间排距为 2.5X2.5m 的区域，⑵矩型布置，间排距为 4.0X4.0m 的区域，。孔深入砂卵石层0.5m〜1.0m,采用全液压多功能工程钻机配合气动冲击器偏心跟管钻进成孔，两管法自下而上旋喷成墙。2 施工布置2.1 施工布置 2.1.1 临时设施布置在上游围堰下侧布置临时制浆站，以方便材料设备进出场为原则布置。制浆站占地面积为 400m2,内设 ZJ-400 搅拌机三台，NJ600 储浆机三台及 90E 高压灌浆泵三台、200t储灰台等。现场值班室布置在围堰上，紧邻...
