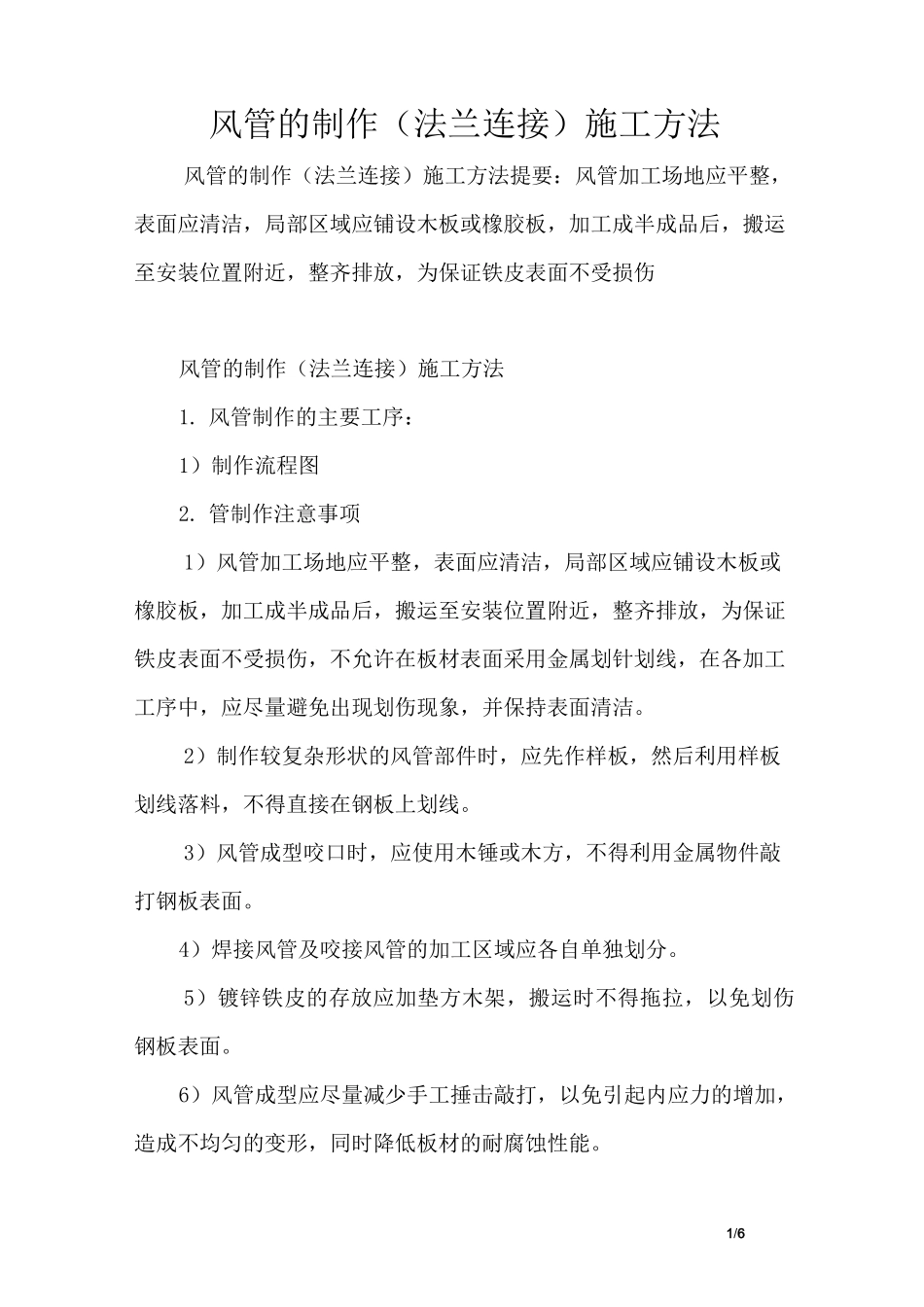

风管的制作(法兰连接)施工方法

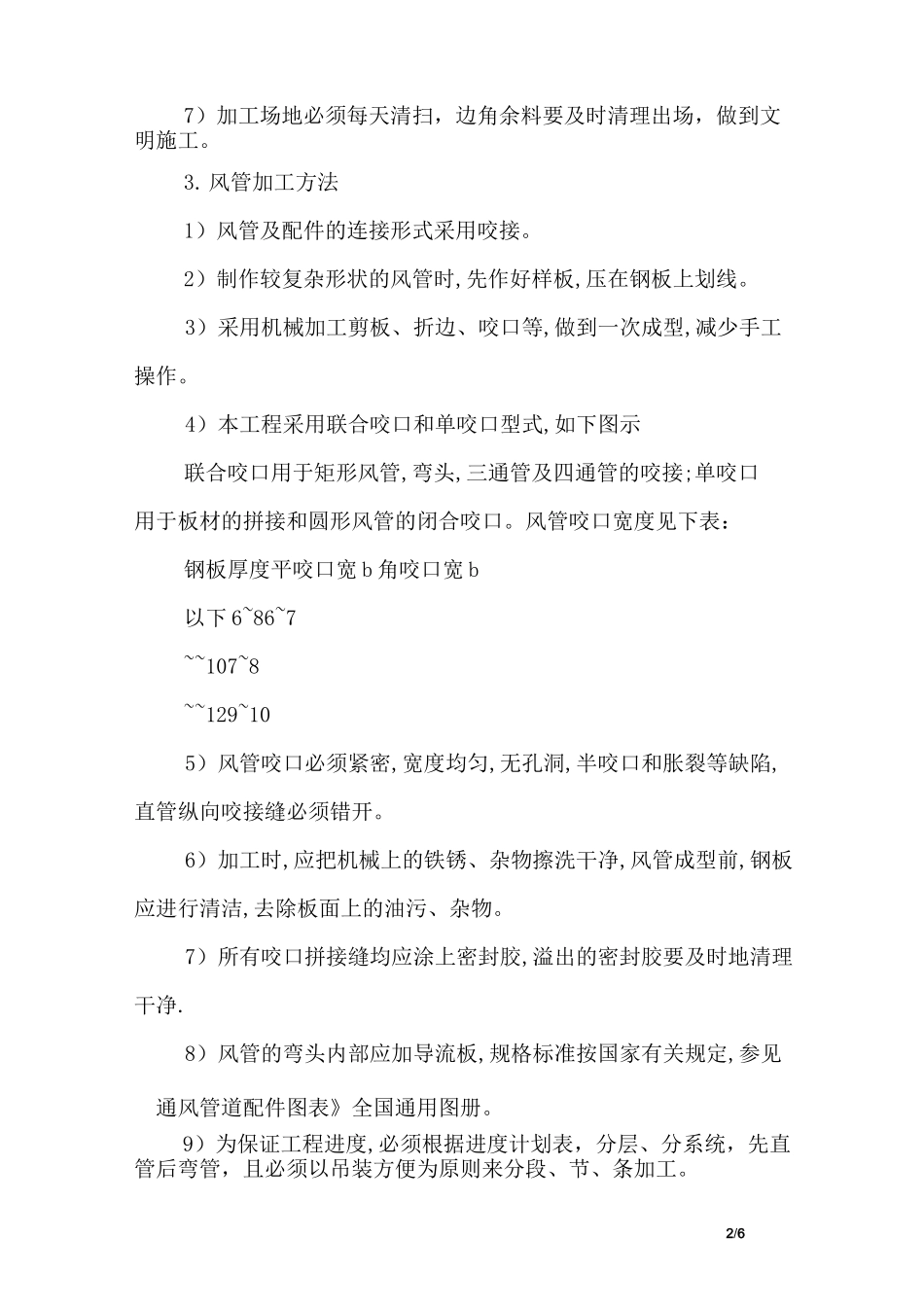

1/6风管的制作（法兰连接）施工方法风管的制作（法兰连接）施工方法提要：风管加工场地应平整，表面应清洁，局部区域应铺设木板或橡胶板，加工成半成品后，搬运至安装位置附近，整齐排放，为保证铁皮表面不受损伤风管的制作（法兰连接）施工方法1. 风管制作的主要工序：1）制作流程图2. 管制作注意事项1）风管加工场地应平整，表面应清洁，局部区域应铺设木板或橡胶板，加工成半成品后，搬运至安装位置附近，整齐排放，为保证铁皮表面不受损伤，不允许在板材表面采用金属划针划线，在各加工工序中，应尽量避免出现划伤现象，并保持表面清洁。2）制作较复杂形状的风管部件时，应先作样板，然后利用样板划线落料，不得直接在钢板上划线。3）风管成型咬口时，应使用木锤或木方，不得利用金属物件敲打钢板表面。4）焊接风管及咬接风管的加工区域应各自单独划分。5）镀锌铁皮的存放应加垫方木架，搬运时不得拖拉，以免划伤钢板表面。6）风管成型应尽量减少手工捶击敲打，以免引起内应力的增加，造成不均匀的变形，同时降低板材的耐腐蚀性能。2/67）加工场地必须每天清扫，边角余料要及时清理出场，做到文明施工。3.风管加工方法1）风管及配件的连接形式采用咬接。2）制作较复杂形状的风管时,先作好样板,压在钢板上划线。3）采用机械加工剪板、折边、咬口等,做到一次成型,减少手工操作。4）本工程采用联合咬口和单咬口型式,如下图示联合咬口用于矩形风管,弯头,三通管及四通管的咬接;单咬口用于板材的拼接和圆形风管的闭合咬口。风管咬口宽度见下表：钢板厚度平咬口宽 b 角咬口宽 b以下 6~86~7~~107~8~~129~105）风管咬口必须紧密,宽度均匀,无孔洞,半咬口和胀裂等缺陷,直管纵向咬接缝必须错开。6）加工时,应把机械上的铁锈、杂物擦洗干净,风管成型前,钢板应进行清洁,去除板面上的油污、杂物。7）所有咬口拼接缝均应涂上密封胶,溢出的密封胶要及时地清理干净.8）风管的弯头内部应加导流板,规格标准按国家有关规定,参见通风管道配件图表》全国通用图册。9）为保证工程进度,必须根据进度计划表，分层、分系统，先直管后弯管，且必须以吊装方便为原则来分段、节、条加工。3/610）所有风管分节加工,每节的长度应在规定范围内,两边法兰连接,角铁加固,规定如下表:最大加固间距圆形风管直径非保温风管$630 非保温风管 V630 矩形风管大边长或保温风管$800 或保温风管 V800 一般风管排烟风管11）制作法兰表面应平整，其内径应比风管外径略大 2-3mm。12...
