切削刀具-工艺流程VIP免费

切削刀具-工艺流程_第1页
1/6
切削刀具-工艺流程_第2页
2/6
切削刀具-工艺流程_第3页
3/6

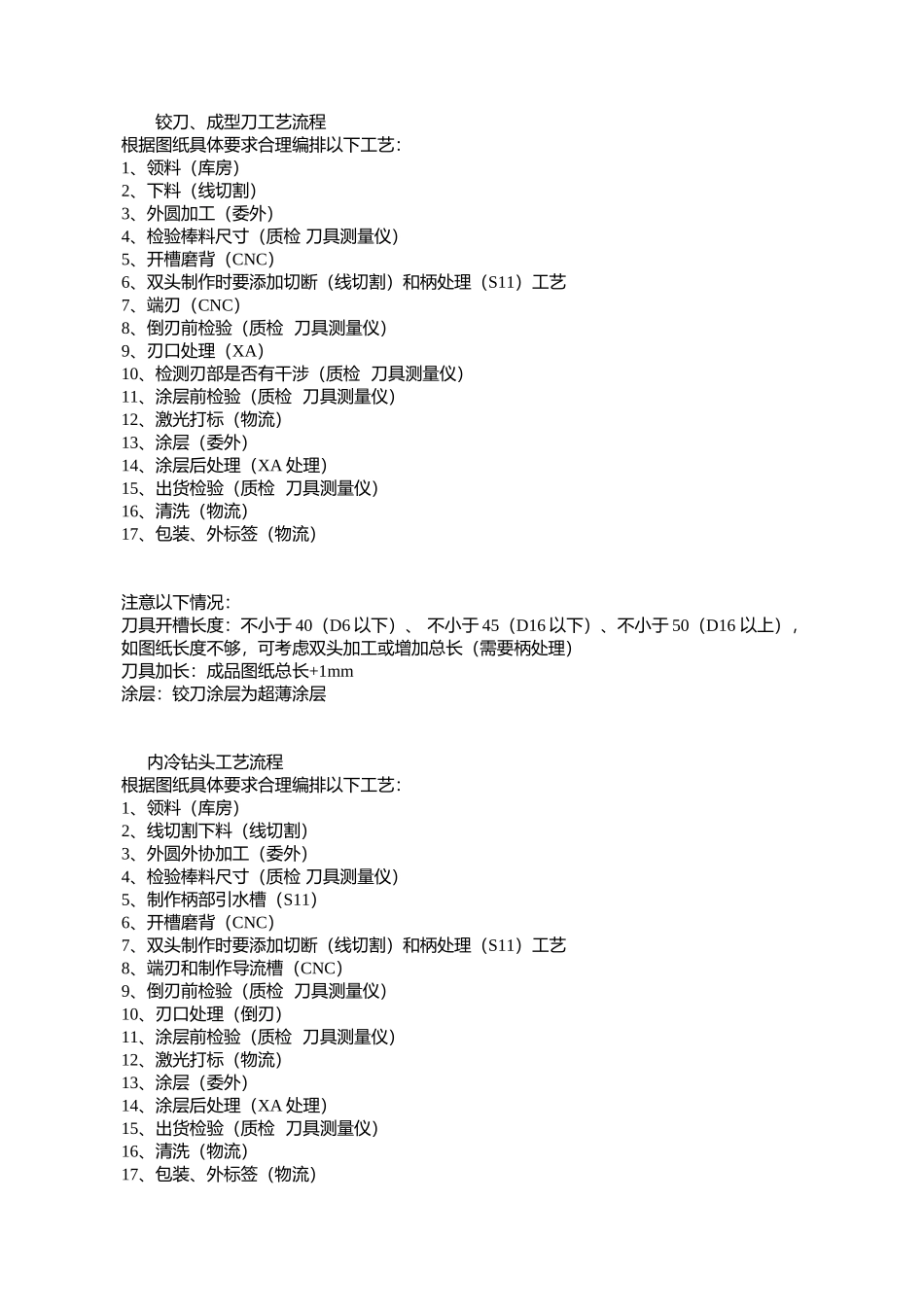

铰刀、成型刀工艺流程根据图纸具体要求合理编排以下工艺:1、领料(库房)2、下料(线切割)3、外圆加工(委外)4、检验棒料尺寸(质检刀具测量仪)5、开槽磨背(CNC)6、双头制作时要添加切断(线切割)和柄处理(S11)工艺7、端刃(CNC)8、倒刃前检验(质检刀具测量仪)9、刃口处理(XA)10、检测刃部是否有干涉(质检刀具测量仪)11、涂层前检验(质检刀具测量仪)12、激光打标(物流)13、涂层(委外)14、涂层后处理(XA处理)15、出货检验(质检刀具测量仪)16、清洗(物流)17、包装、外标签(物流)注意以下情况:刀具开槽长度:不小于40(D6以下)、不小于45(D16以下)、不小于50(D16以上),如图纸长度不够,可考虑双头加工或增加总长(需要柄处理)刀具加长:成品图纸总长+1mm涂层:铰刀涂层为超薄涂层内冷钻头工艺流程根据图纸具体要求合理编排以下工艺:1、领料(库房)2、线切割下料(线切割)3、外圆外协加工(委外)4、检验棒料尺寸(质检刀具测量仪)5、制作柄部引水槽(S11)6、开槽磨背(CNC)7、双头制作时要添加切断(线切割)和柄处理(S11)工艺8、端刃和制作导流槽(CNC)9、倒刃前检验(质检刀具测量仪)10、刃口处理(倒刃)11、涂层前检验(质检刀具测量仪)12、激光打标(物流)13、涂层(委外)14、涂层后处理(XA处理)15、出货检验(质检刀具测量仪)16、清洗(物流)17、包装、外标签(物流)注意以下情况:刀具开槽长度:不小于40(D6以下)、不小于45(D16以下)、不小于50(D16以上),如图纸长度不够,可考虑双头加工或增加总长(需要柄处理)刀具加长:D6以下成品图纸总长+5mmD6以上成品图纸总长+3mm涂层:D3以下为超薄涂层平头、阶梯铣刀(精)工艺流程根据图纸具体要求合理编排以下工艺:1、领料(库房)2、下料(线切割)3、外圆加工(委外)4、检验棒料尺寸(质检刀具测量仪)5、开槽磨背(CNC)6、双头制作时要添加切断(线切割)和柄处理(S11)工艺7、端刃(CNC)8、倒刃前检验(质检刀具测量仪)9、刃口处理(XA)10、涂层前检验(质检刀具测量仪)11、激光打标(物流)12、涂层(委外)13、涂层后处理(XA处理)14、出货检验(质检刀具测量仪)15、清洗(物流)16、包装、外标签(物流)注意以下情况:刀具开槽长度:不小于40(D6以下)、不小于45(D16以下)、不小于50(D16以上),如图纸长度不够,可考虑双头加工或增加总长(需要柄处理)刀具加长:成品图纸总长+1mm涂层:铣刀涂层为超薄涂层平头阶梯铣刀(粗)工艺流程根据图纸具体要求合理编排以下工艺:1、精磨棒料领料(库房)2、下料(线切割)3、外圆加工留余量0.05(委外)4、检验棒料尺寸(质检刀具测量仪)5、开槽磨背(CNC)6、双头制作时要添加切断(线切割)和柄处理(S11)工艺7、端刃(CNC)8、倒刃前检验(质检刀具测量仪)9、刃口处理(XA)10、涂层前检验(质检刀具测量仪)11、激光打标(物流)12、涂层(委外)13、涂层后处理(XA处理)14、出货检验(质检刀具测量仪)15、清洗(物流)16、包装、外标签(物流)注意以下情况:刀具开槽长度:不小于40(D6以下)、不小于45(D16以下)、不小于50(D16以上),如图纸长度不够,可考虑双头加工或增加总长(需要柄处理)刀具加长:成品图纸总长+1mm涂层:铣刀涂层为超薄涂层平头铣刀(粗)工艺流程根据图纸具体要求合理编排以下工艺:1、精磨棒料领料(库房)2、检验棒料尺寸(质检刀具测量仪)3、开槽磨背(CNC)4、双头制作时要添加切断(线切割)和柄处理(S11)工艺5、端刃(CNC)6、倒刃前检验(质检刀具测量仪)7、刃口处理(XA)8、涂层前检验(质检刀具测量仪)9、激光打标(物流)10、涂层(委外)11、涂层后处理(XA处理)12、出货检验(质检刀具测量仪)13、清洗(物流)14、包装、外标签(物流)注意以下情况:刀具开槽长度:不小于40(D6以下)、不小于45(D16以下)、不小于50(D16以上),如图纸长度不够,可考虑双头加工或增加总长(需要柄处理)刀具加长:成品图纸总长+1mm涂层:铣刀涂层为超薄涂层球头、阶梯铣刀(精)工艺流程根据图纸具体要求合理编排以下工艺:1、领料(库房)2、下料...
