农网配电营业工技能鉴定技师部分VIP免费

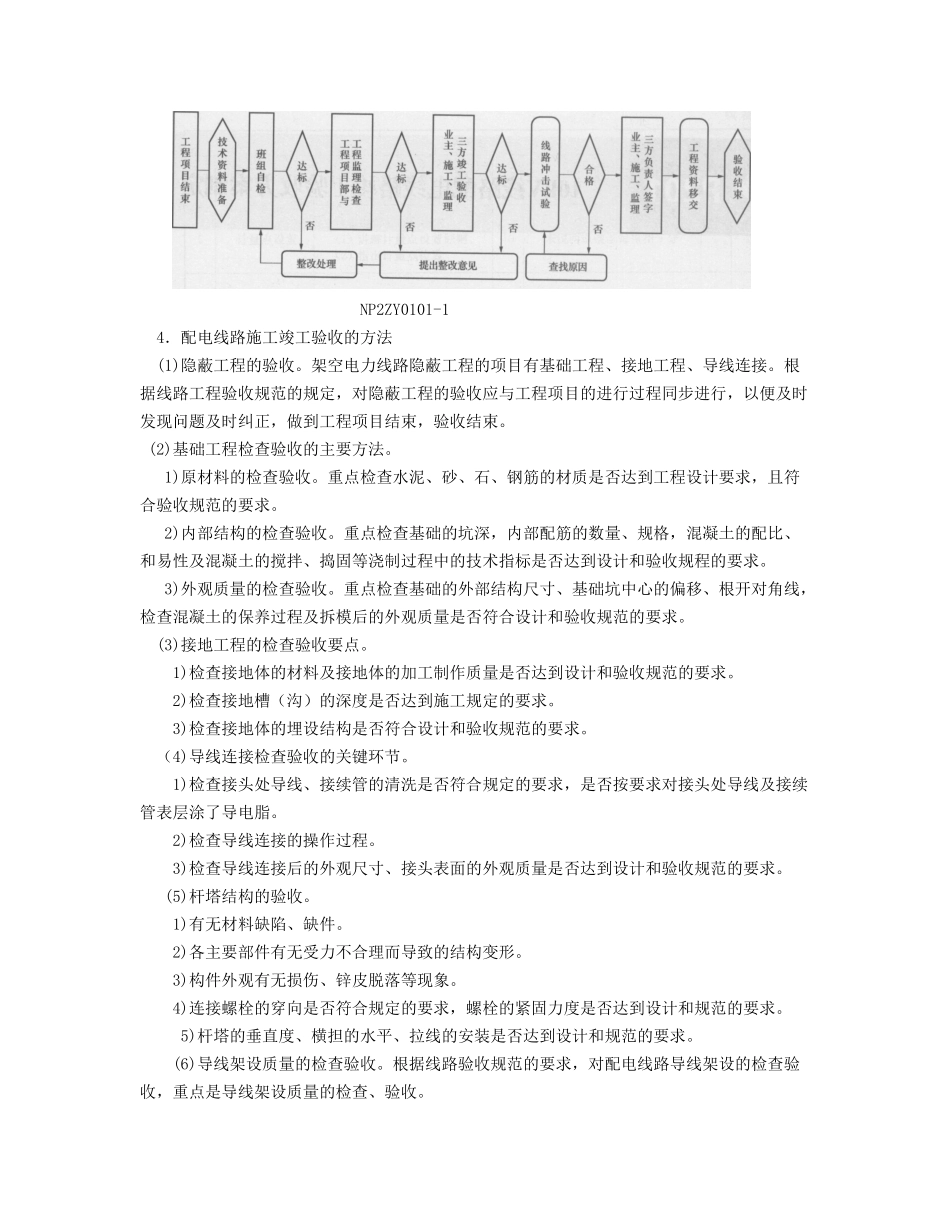

农网配电营业工技能鉴定技师部分_第1页
1/48
农网配电营业工技能鉴定技师部分_第2页
2/48

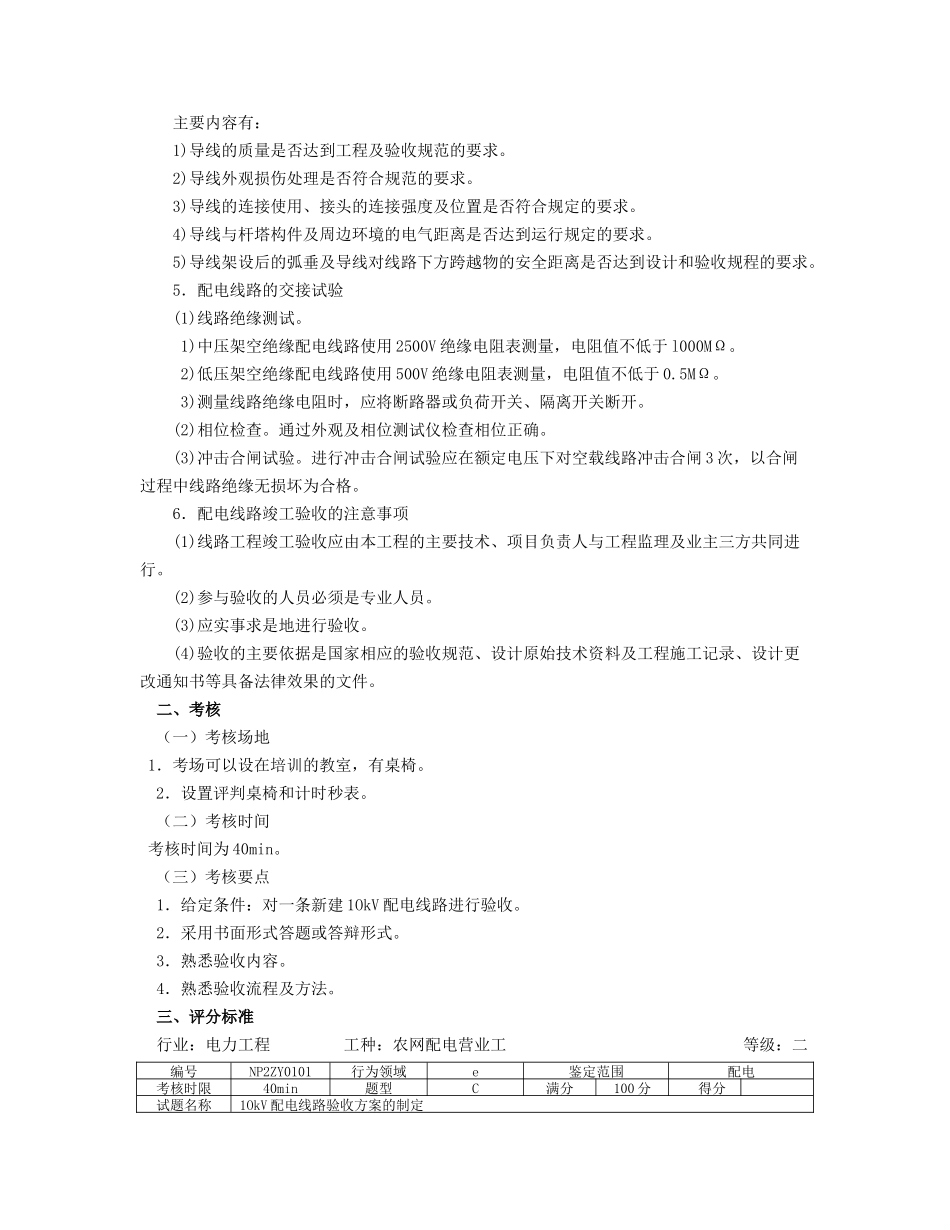

农网配电营业工技能鉴定技师部分_第3页
3/48
2.2技能操作项目2.2.1NP2ZY010110kV配电线路验收方案的制定一、作业(一)工器具、材料、设备1.工器具:笔1支,纸若干。2.材料:无3.设备:无(二)安全要求无(三)操作步骤及工艺要求(含注意事项)1.1OkV线路配电线路竣工验收内容(1)导线型号、规格应符合设计要求。(2)电杆组合的各项误差应符合规定。(3)电气设备外观完整无缺损,线路设备标志齐全。(4)拉线的制作和安装应符合规定。(5)导线的弧垂、相间距离、对地距离及交叉跨越距离符合规定。(6)导线上无异物。(7)配套的金具、卡具应符合规定的要求。(8)工程资料的交接。2.线路工程结束后,需要移交的工程资料主要有:(1)施工中的有关协议及文件。(2)设计变更通知单及在原图上修改的变更设计部分的实际施工图、竣工图。(3)施工记录图。(4)安装技术记录。(5)接地记录,记录中应有接地电阻值、测试时间、测验人姓名。(6)导线弧垂施工记录,记录中应明确施工线段、弧垂、观测人姓名、观测日期、气候条件。(7)交叉跨越记录,记录中应明确跨越物设施、跨越距离、工作质量负责人。(8)施工中所使用器材的试验合格证明。(9)交接试验记录。(10)隐蔽工程记录。3.配电线路施工竣工验收的基本流程配电线路施工竣工验收的基本操作流程如图NP2ZY0301-1所示。NP2ZY0101-14.配电线路施工竣工验收的方法(1)隐蔽工程的验收。架空电力线路隐蔽工程的项目有基础工程、接地工程、导线连接。根据线路工程验收规范的规定,对隐蔽工程的验收应与工程项目的进行过程同步进行,以便及时发现问题及时纠正,做到工程项目结束,验收结束。(2)基础工程检查验收的主要方法。1)原材料的检查验收。重点检查水泥、砂、石、钢筋的材质是否达到工程设计要求,且符合验收规范的要求。2)内部结构的检查验收。重点检查基础的坑深,内部配筋的数量、规格,混凝土的配比、和易性及混凝土的搅拌、捣固等浇制过程中的技术指标是否达到设计和验收规程的要求。3)外观质量的检查验收。重点检查基础的外部结构尺寸、基础坑中心的偏移、根开对角线,检查混凝土的保养过程及拆模后的外观质量是否符合设计和验收规范的要求。(3)接地工程的检查验收要点。1)检查接地体的材料及接地体的加工制作质量是否达到设计和验收规范的要求。2)检查接地槽(沟)的深度是否达到施工规定的要求。3)检查接地体的埋设结构是否符合设计和验收规范的要求。(4)导线连接检查验收的关键环节。1)检查接头处导线、接续管的清洗是否符合规定的要求,是否按要求对接头处导线及接续管表层涂了导电脂。2)检查导线连接的操作过程。3)检查导线连接后的外观尺寸、接头表面的外观质量是否达到设计和验收规范的要求。(5)杆塔结构的验收。1)有无材料缺陷、缺件。2)各主要部件有无受力不合理而导致的结构变形。3)构件外观有无损伤、锌皮脱落等现象。4)连接螺栓的穿向是否符合规定的要求,螺栓的紧固力度是否达到设计和规范的要求。5)杆塔的垂直度、横担的水平、拉线的安装是否达到设计和规范的要求。(6)导线架设质量的检查验收。根据线路验收规范的要求,对配电线路导线架设的检查验收,重点是导线架设质量的检查、验收。主要内容有:1)导线的质量是否达到工程及验收规范的要求。2)导线外观损伤处理是否符合规范的要求。3)导线的连接使用、接头的连接强度及位置是否符合规定的要求。4)导线与杆塔构件及周边环境的电气距离是否达到运行规定的要求。5)导线架设后的弧垂及导线对线路下方跨越物的安全距离是否达到设计和验收规程的要求。5.配电线路的交接试验(1)线路绝缘测试。1)中压架空绝缘配电线路使用2500V绝缘电阻表测量,电阻值不低于l000MΩ。2)低压架空绝缘配电线路使用500V绝缘电阻表测量,电阻值不低于0.5MΩ。3)测量线路绝缘电阻时,应将断路器或负荷开关、隔离开关断开。(2)相位检查。通过外观及相位测试仪检查相位正确。(3)冲击合闸试验。进行冲击合闸试验应在额定电压下对空载线路冲击合闸3次,以合闸过程中线路绝缘无损坏为合格。6.配电线路竣工验收的注意事项(1)线路工程竣工验收应由本工程的主要技术、项目负责人与工程监理及业主三方共同进行。(2)参与验收的人员必须是专业人员。(3)应实事求是...
